5.4.1.2 Plaats de geforceerde convectiekoeling (zoals vereist) -
koelventilator, beschermingen en kap
569F
234A

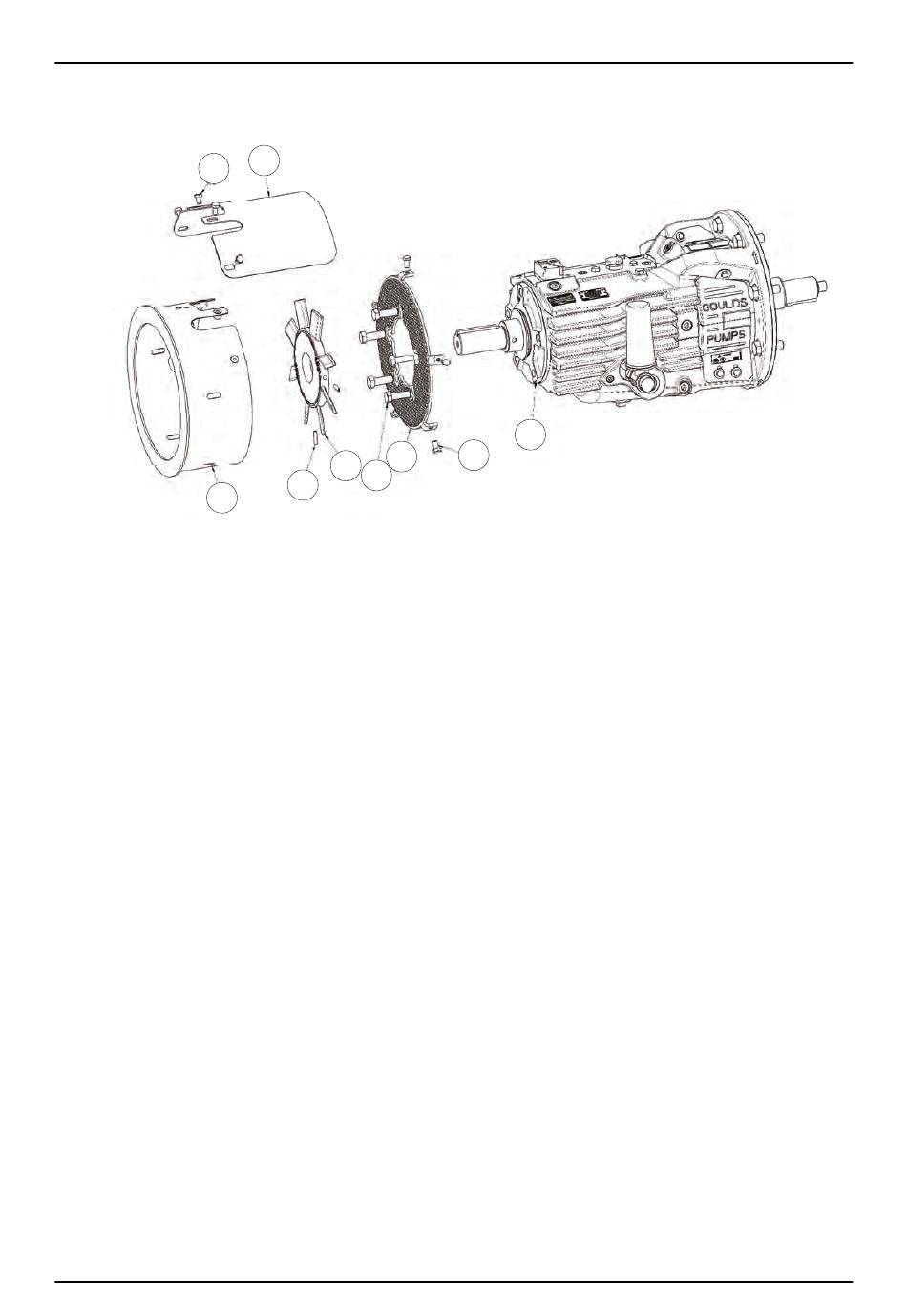

Afbeeldingnr. 29: Plaats de geforceerde convectiekoeling (zoals vereist) - koelventilator, be-
schermingen en kap
Is de staalpijpring van de koelventilatorsteun (234D) al geïnstalleerd?
a) Zo ja, installeer de koelventilator (392B) en draai de (222V) stelschroeven vast. Ga dan verder
met stap 2.
Zo niet: voer deze stappen uit:
•
Verwijder een aantal van 5 bouten (370N) van het einddeksel van het druklagerframe (109A)
•
Lijn de staalpijpring van de koelventilatorsteun (234D) uit op het einddeksel van het druklager-
frame (109A) zodat de gaten in de staalpijpring van de koelventilator van de pomp uitgelijnd zijn
met de gaten in het einddeksel van het druklagerframe en vervang de 5 bouten (370N).
•
Draai de bouten (370N) gelijkmatig aan tot de aanhaalwaarden die zijn aangegeven in de tabel
Maximale aanhaalwaarden voor 3700i bevestigingsmiddelen.
1.
Schuif de koelventilator (392B) op de as, lijn stelschroeven (222V) uit met kuiltje in de as en
monteer een aantal van 2 stelschroeven (222V). Zorg ervoor dat de letters "CCW" en de rotatie-
pijl in de richting van de aandrijving wijzen.
2.
Plaats de staalpijpring van de koelventilator (234A) door 4 sleuven van de staalpijpring van de
koelventilator boven de koelventilator (392B) en de staalpijpring van de koelventilatorsteun
(234D) uit te lijnen. Vastzetten met 5 zeskantschroeven (469Q).
3.
Plaats de koelventilatorkap (785D) over de staalpijpring van de koelventilator (234A) en lijn de
bijbehorende instrumentatie-uitsparingen en bevestigingssleuven van de koelventilatorkap
(785D) uit. Schroef 4 zeskantschroeven (569F) in de schroefdraad inzetstukken van de staal-
pijpring van de koelventilator.
4.
Installeer de koppelingsbescherming per
43.
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
785D
234D
392B
370N
222V
109A
469Q
5.4.1.1 Koppelingsbescherming installeren on page
5.4 Pomp en aandrijving koppelen
