4.4 Pomp-met-aandrijving uitlijning
1.
Zet de indicator (P) voor parallelle uitlijning op nul aan de linkerkant van de aandrijfkoppeling
(Y), 90° vanaf de middenpositie aan de bovenkant (9 uur).
2.
Verstel de meetklok vanaf de beginpositie 180° naar rechts (op 3 uur).
3.
Registreer de afleeswaarde van de meetklok.
Is de afleeswaar-
de...
Negatief
Positief
4.
Schuif de aandrijving voorzichtig in de juiste richting.
OPMERKING:
Zorg dat u de aandrijving gelijkmatig schuift. Wanneer u dat niet doet, kan dit de horizonta-
le hoekcorrectie verstoren.

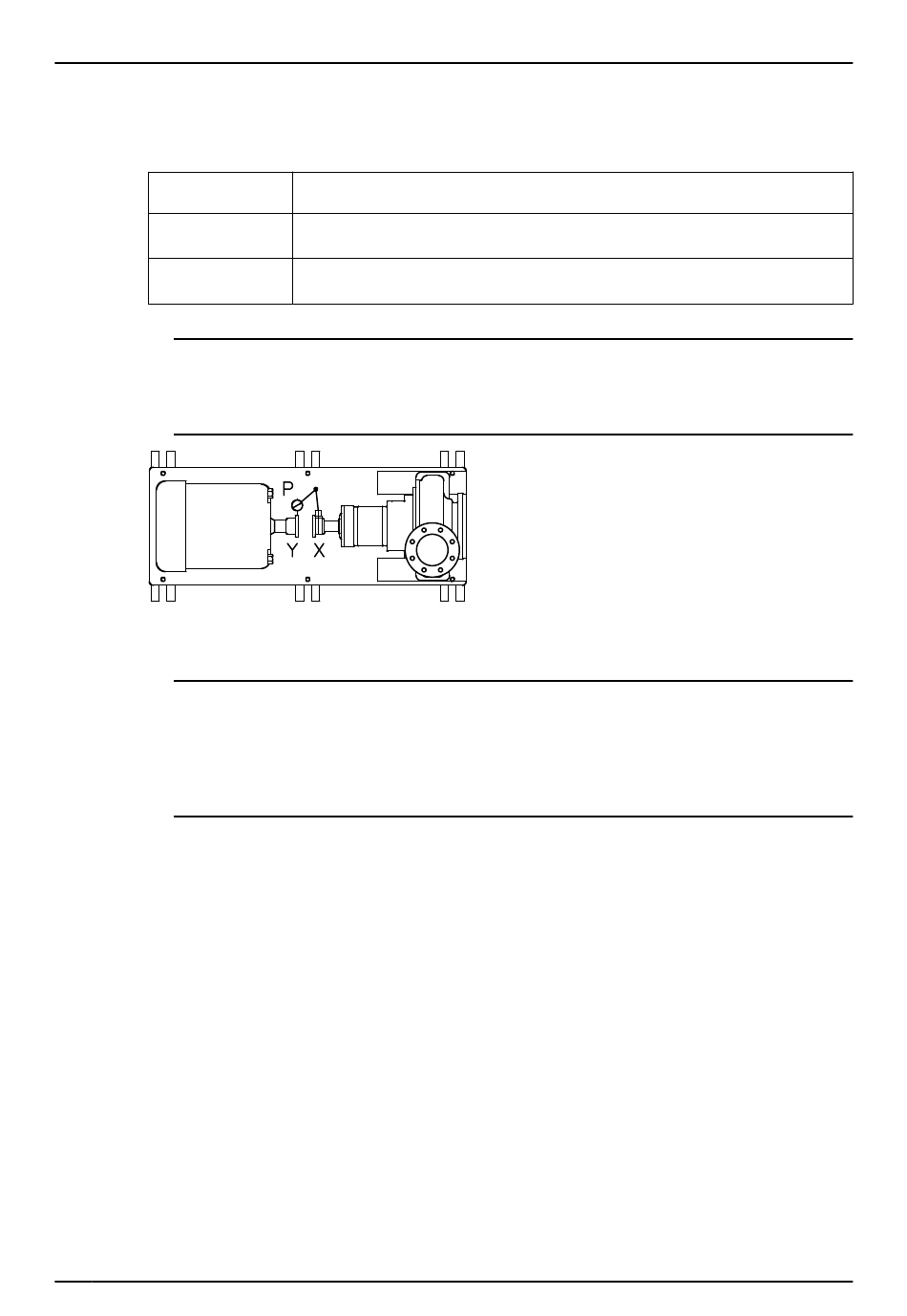

Afbeeldingnr. 19: Voorbeeld van onjuiste horizontale uitlijning (bovenweergave)
5.
Herhaal de vorige stappen totdat de toegestane afleeswaarde is bereikt.
OPMERKING:
De opgegeven toegestane afleeswaarden zijn alleen geldig bij bedrijfstemperatuur. Bij kou-
de instellingen zijn andere waarden toegestaan. Gebruik de juiste toleranties. Wanneer u
dat niet doet, kan dit leiden tot het niet goed afgesteld zijn. Neem contact op met ITT voor
meer informatie.
4.4.5.5 Voer een volledige uitlijning uit voor een verticale correctie
Een apparaat is volledig uitgelijnd wanneer zowel de hoekmeetklok (A) en de parallelle meter (P) niet
meer dan 0,05 mm | 0,002 inch verschillen, zoals gemeten op vier punten die 90° van elkaar liggen.
1.
Stel de meetklokken (hoek en parallel) in op nul op de positie bovenaan in het midden (12 uur)
van het koppelingsgedeelte (Y) van de aandrijving.
2.
Stel de meetklokken nu in op de positie onderaan in het midden (6 uur).
3.
Registreer de afleeswaarden van de meetklokken.
4.
Voer correcties door volgens de afzonderlijke instructies voor hoekuitlijning en parallelle uitlij-
ning totdat u de toegestane afleeswaarden bereikt.
4.4.5.6 Voer een volledige uitlijning uit voor een horizontale correctie
Een apparaat is volledig uitgelijnd wanneer zowel de hoekmeetklok (A) en de parallelle meter (P) niet
meer dan 0,05 mm | 0,002 inch verschillen, zoals gemeten op vier punten die 90° van elkaar liggen.
1.
Stel de meetklokken (hoek en parallel) in op nul links van het koppelingsgedeelte (Y) van de
aandrijving, 90° van de positie bovenaan in het midden (9 uur).
2.
Verstel de meetklokken vanaf de beginpositie 180° naar rechts (op 3 uur).
3.
Registreer de afleeswaarden van de meetklokken.
4.
Voer correcties door volgens de afzonderlijke instructies voor hoekuitlijning en parallelle uitlij-
ning totdat u de toegestane afleeswaarden bereikt.
30
Dan...
De helft van de aandrijfkoppeling (Y) bevindt zich aan de linkerkant van de
helft van de aandrijfkoppeling (X).
De helft van de aandrijfkoppeling (Y) bevindt zich aan de rechterkant van
de helft van de aandrijfkoppeling (X).
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
