3.
Verwijder de moer, bout en ringen van het aandrijvingsgedeelte (508) van de koppelingsbe-
scherming.
4.
Verwijder het aandrijvingsgedeelte (508) van de koppelingsbescherming:
a)
Spreid de onderzijde iets.
b)
Til omhoog.
5.
Verwijder de resterende moer, bout en ringen van het pompgedeelte van de koppelingsbescher-
ming (509).
De eindplaat hoeft niet te worden verwijderd (234A) van de pompzijde van het lager frame. U
kunt de tapbouten van hetdopschroeven van het frame (370N) bereiken zonder deze eindplaat
te verwijderen (234A) als er onderhoud aan de interne pompdelen nodig is.
6.
Verwijder het pompgedeelte van de koppelingsbescherming: (509):
a)
Spreid de onderzijde iets.
b)
Til omhoog.

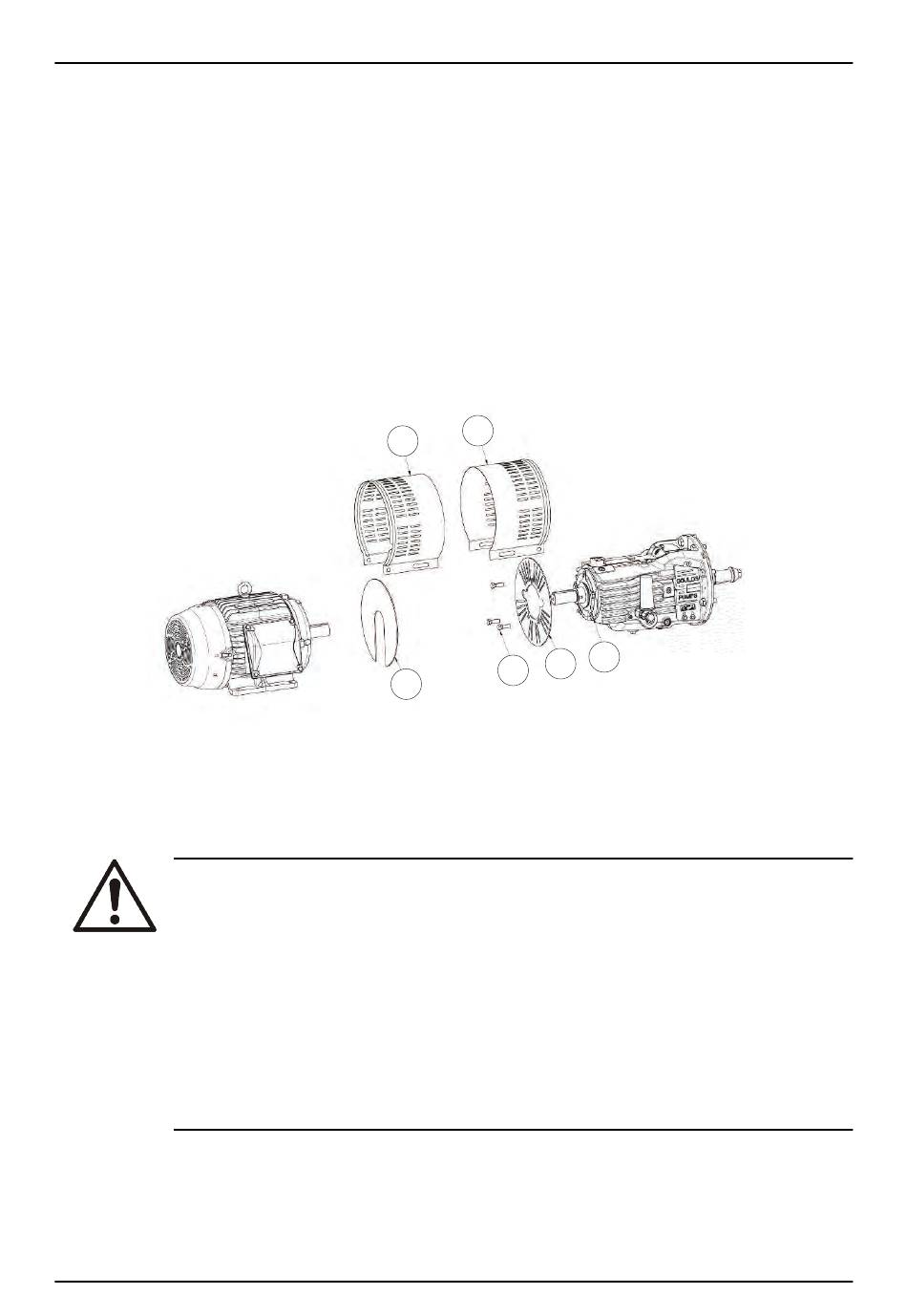

Afbeeldingnr. 21: Verwijdering van koppelingsbescherming
5.3 Rotatie controleren
WAARSCHUWING:
•
Als u de pomp in omgekeerde richting gebruikt, kan dat leiden tot contact met meta-
len onderdelen, warmteontwikkeling en lekkage. Zorg dat de aandrijvingsinstellingen
juist zijn voordat er een pomp opgestart wordt.
•
Als u de netspanning van de aandrijving niet uitschakelt, kan dat leiden tot ernstig of
dodelijk lichamelijk letsel. Schakel altijd de netspanning naar de aandrijving uit voor-
dat u installatie- of onderhoudstaken gaat uitvoeren.
1.
Schakel de netspanning naar de aandrijving uit.
2.
Controleer of de koppelingsnaven stevig bevestigd zijn aan de assen.
3.
Controleer of het koppelingsafstandstuk is verwijderd..
De pomp wordt geleverd met verwijderd koppelingsafstandstuk.
4.
Schakel de netspanning naar de aandrijving in.
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
508
234B
•
Elektrische aansluitingen moeten door gecertificeerde elektriciens worden ge-
maakt conform alle internationale, nationale en plaatselijke regels.
•
Verwijs naar de installatie- en gebruikershandleidingen (IOM) van de motor-/
koppeling-/tandwielfabrikant voor instructies en aanbevelingen.
509
109A
234A
370N
5.3 Rotatie controleren
41
