6.6 Hermontage
6.6.3 Afdichtingskamerdeksel monteren
WAARSCHUWING:
Het tillen en hanteren van zware apparatuur is een verpletteringsgevaar. Wees voorzichtig
tijdens het tillen en hanteren en gebruik geschikte persoonlijke beschermingsmiddelen
(PBM, zoals veiligheidsschoenen, handschoenen, etc.) te allen tijden. Zoek hulp indien no-
dig.
1.
Plaats de oogbout in het getapte gat in het afdichtingskamerdeksel. (184).

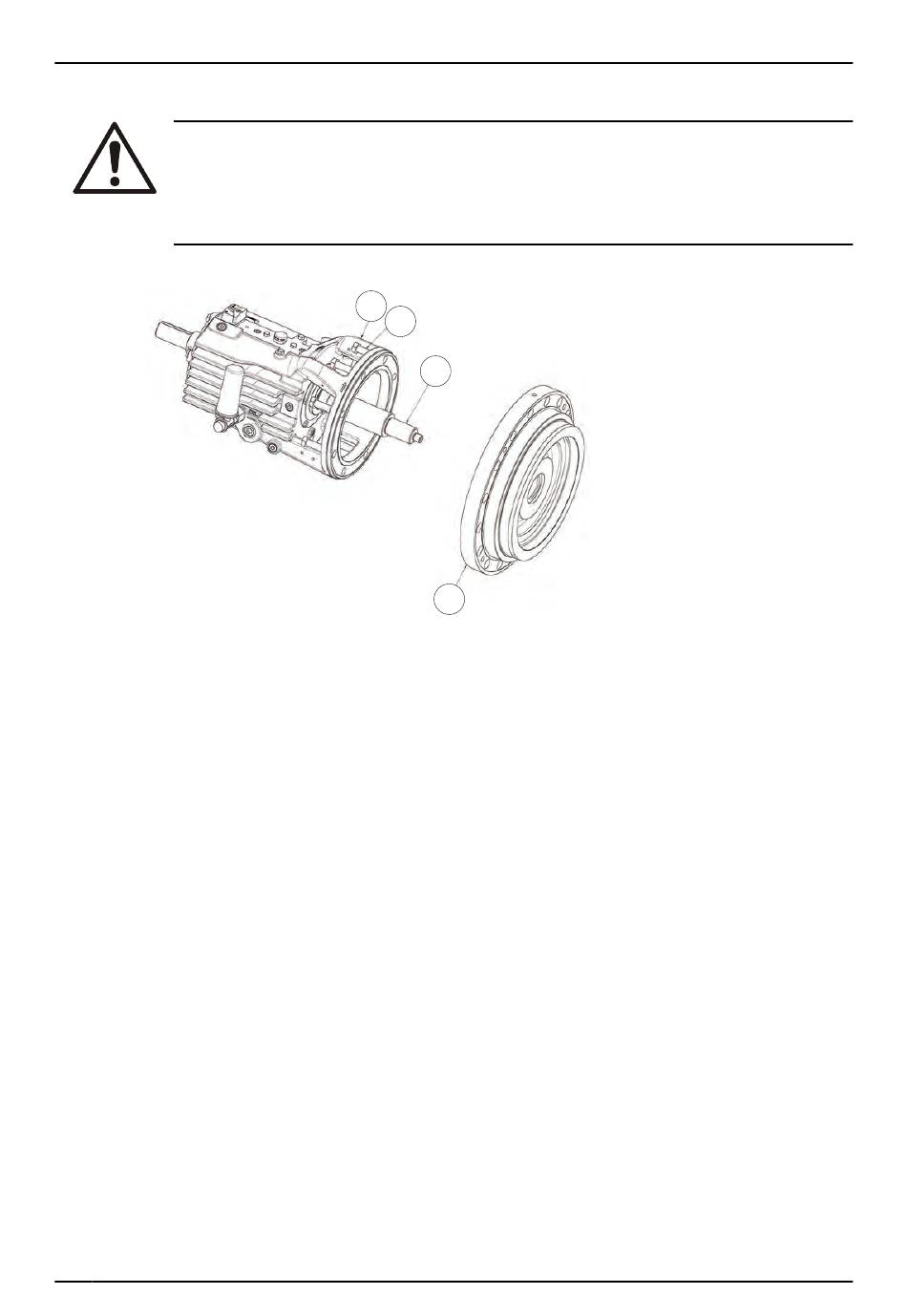

Afbeeldingnr. 73: Afdichtingskamerdeksel
2.
Maak een strop vast aan de oogbout en het hijswerktuig erboven.
3.
Licht het afdichtingskamerdeksel op en positioneer dit zodanig dat het op één lijn komt te liggen
met de as (122).
4.
Breng het afdichtingskamerdeksel op de lagerframe-eenheid aan:
a)
Schuif het deksel voorzichtig over de as in de vergrendeling van het lagerframe.
b)
Breng de bouten van het afdichtingskamerdeksel en het lagerframe aan. (370H).
c)
Haal de bouten gelijkmatig in een afwisselend patroon aan.
Haal de bouten aan tot de aanhaalwaarden die zijn aangegeven in de tabel Maximale aanhaal-
waarden voor 3700i bevestigingsmiddelen tafel.
5.
Controleer de afwijking van het dekseloppervlak van de afdichtingskamer:
a)
Uitleg over de meetklok op de as.
b)
Draai de as zodat de indicator 360° met de voorkant van de afdichtingskamer meedraait.
Als de totale afleeswaarde hoger is dan 0,13 mm | 0,005 inch, probeer dan de oorzaak te ach-
terhalen om dit te verhelpen.
96
228
370H
122
184
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
