INPRO lagerisolator, radiaal (123) en druk (123A)
•
Radiale warmteafvoerring (123B)*
•
Koelventilator (392B)*
•
Lagerborgmoer (136)
•
Waaierspie (178) en koppelingsspie (400)
•
Waaiermoer (304)
•
Lagerborgring (382)
•
Alle moeren, bouten en schroeven
* Indien meegeleverd.
6.5.2 Vastmaken
WAARSCHUWING:
Risico van dodelijk of ernstig persoonlijk letsel en schade aan eigendommen. Bevestigings-
middelen zoals bouten en moeren zijn essentieel voor het veilig en betrouwbaar gebruik
van het product. Zorg voor juist gebruik van de bevestigingsmiddelen tijdens installatie of
hermontage van de eenheid.
•
Gebruik alleen bevestigingsmiddelen met de juiste afmetingen en van het juiste mate-
riaal.
•
Vervang alle verroeste bevestigingsmiddelen.
•
Zorg dat alle bevestigingsmiddelen goed zijn vastgedraaid en dat er geen ontbreken.
6.5.3 Richtlijnen voor het vervangen van de as
Asafmetingen controlerren
Controleer de lagerpassingen van de as. Als een of meer hiervan buiten de tolerantie van de tabel
met lagerpassingen en de tolerantietabel zijn, moet de as worden vervangen.
Asinspectie
Controleer of de as loodrecht is. Gebruik "V"-blokken of balansrollen om de as op de lagerpassings-
delen te ondersteunen. Vervang de as als de afwijking groter is dan 0,03 mm | 0,001 inches.
OPMERKING:
Gebruik geen asmiddelpunten voor de afwijkingscontrole, omdat deze mogelijk werden be-
schadigd tijdens de verwijdering van de lagers of het rotorblad.
Asinspectie
Controleer het asoppervlak op beschadigingen, vooral de delen aangegeven met pijlen in de volgen-
de afbeelding. Vervang de as als deze niet meer gerepareerd kan worden.

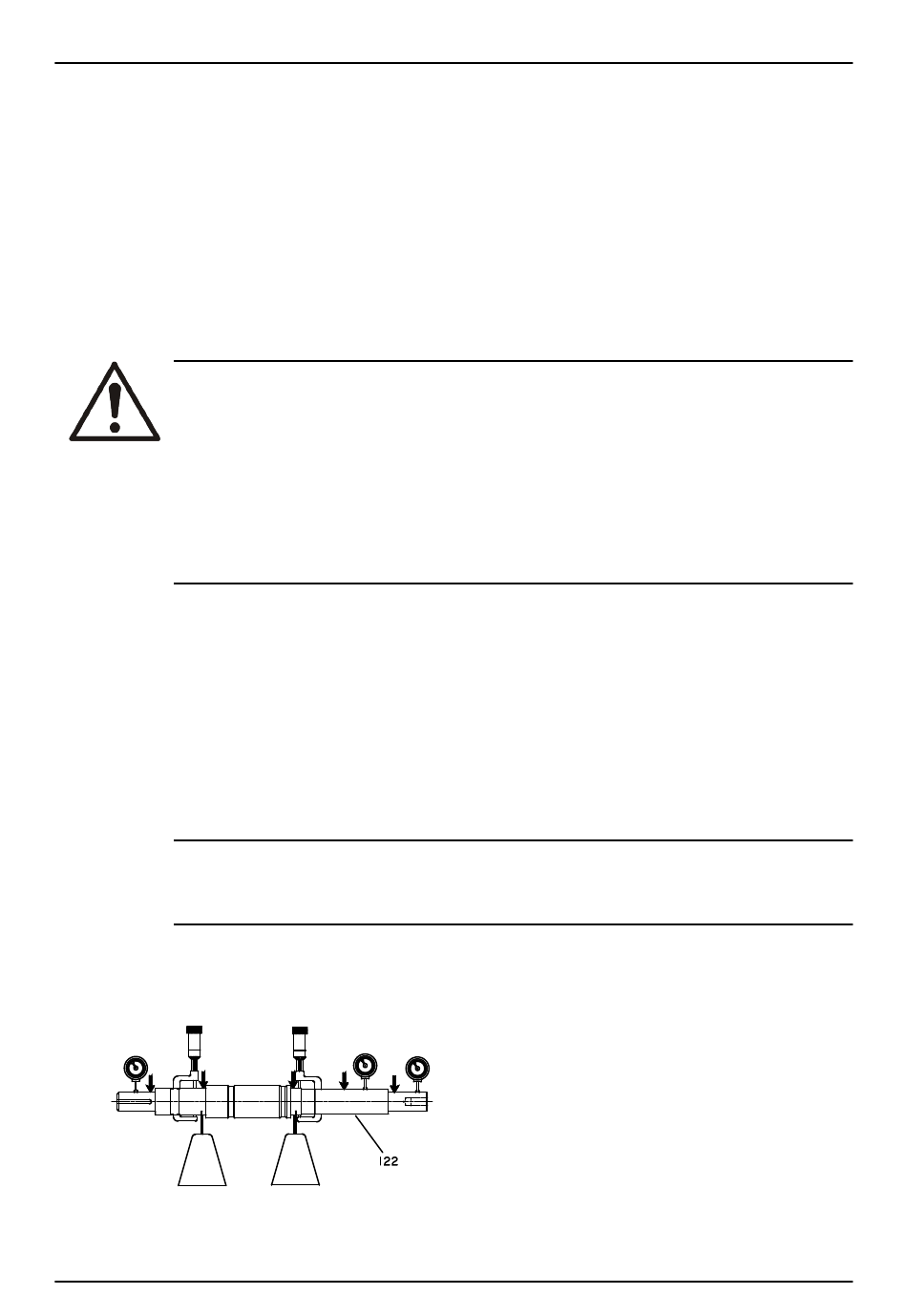

Afbeeldingnr. 57: Asinspectie
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
6.5 Inspecties bij voormontage
77
