6.4 Demontage
4.
Maak een hijsstrop vast aan de oogbout en het hijswerktuig erboven.
5.
Maak de bouten van het afdichtingskamerdeksel en lagerframe los (370H) van het afdichtings-
kamerdeksel (184).
6.
Neem het afdichtingskamerdeksel van (184) het lagerframe af (228) door met een hardhouten
blok of een zachte hamer op de flens van het deksel te tikken.

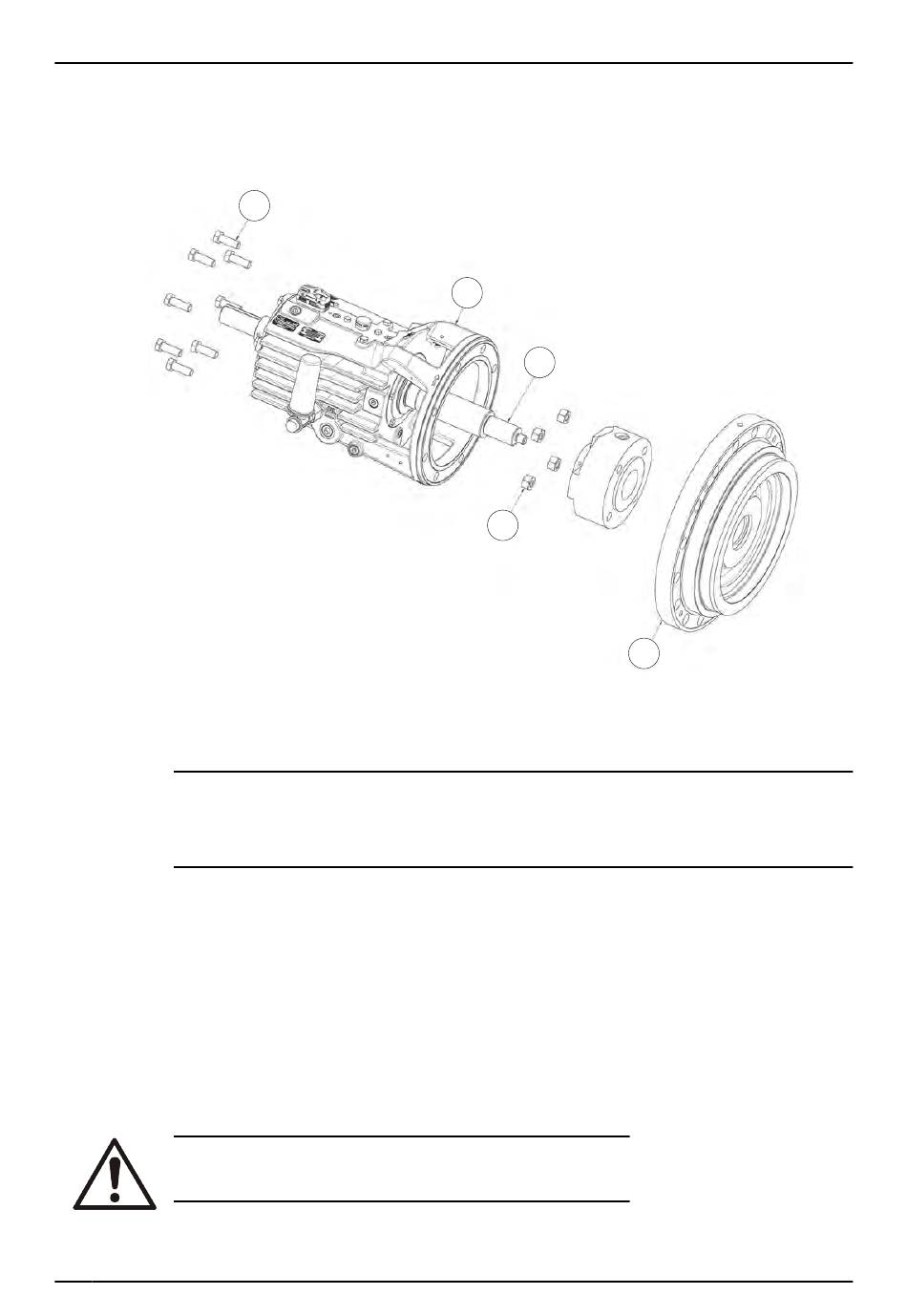

Afbeeldingnr. 48: Afdichtingsbehuizingafdekking verwijderen
7.
Geleid het afdichtingskamerdeksel (184) langs het uiteinde van de as (122) als het deksel vrij-
komt van het lagerframe (228).
OPMERKING:
De mechanische cassetteafdichting kan beschadigd raken, als de afdekking hiermee in
contact komt.
8.
Draai de stelschroeven los en verwijder de mechanische cassetteafdichting van de as (122).
9.
Verwijder de O-ring van de mechanische afdichting of de drukstukpakking.
Bij het opnieuw monteren moet u deze door een nieuwe O-ring of pakking vervangen.
6.4.9 Krachtbron demonteren
In dit onderwerp wordt beschreven hoe u een standaard oliering- of optioneel olienevel-smeringssys-
teem kunt demonteren en wordt aangegeven hoe de volgende optionele onderdelen kunnen worden
gedemonteerd:
•
Met pure olienevel gesmeerd aandrijfuiteinde
•
Uiteinde met radiale warmteafvoerring
•
Geforceerde convectiekoeling
VOORZICHTIG:
Verwijder de lagers alleen uit de as als u ze moet vervangen.
1.
Heeft uw krachtbron geforceerde convectiekoeling?
70
370H
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
228
122
355
184
