4.4 Pomp-met-aandrijving uitlijning
Is de af-
leeswaar-
de...
Positief
Item Beschrijving
1.
Pasringen

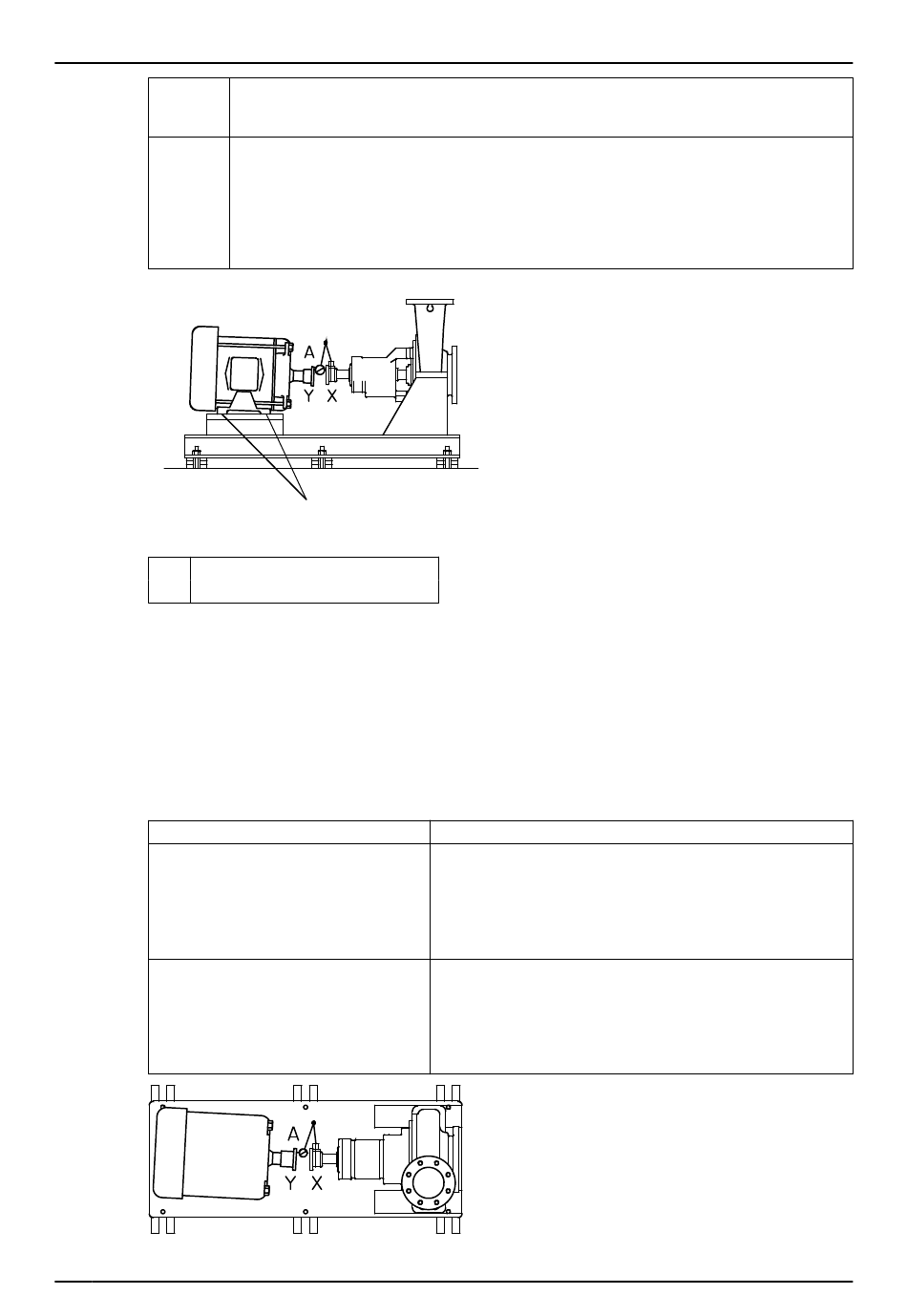

Afbeeldingnr. 16: Voorbeeld van onjuiste verticale uitlijning (zijweergave)
4.
Herhaal de vorige stappen totdat de toegestane afleeswaarde is bereikt.
4.4.5.2 Voer hoekuitlijning uit voor een horizontale correctie
1.
Stel de meetklok (A) voor hoekuitlijning in op nul links van het koppelingsgedeelte (Y) van de
aandrijving, 90° van de positie bovenaan in het midden (9 uur).
2.
Verstel de meetklok vanaf de beginpositie 180° naar rechts (op 3 uur).
3.
Registreer de afleeswaarde van de meetklok.
Is de afleeswaarde...
Negatief
Positief
Afbeeldingnr. 17: Voorbeeld van onjuiste horizontale uitlijning (bovenweergave)
28
Dan...
De koppelingsgedeelten zitten aan de onderkant dichter bij elkaar dan aan de bo-
venkant. Voer een van de volgende stappen uit:
•
Verwijder pasringen om de voet van de aandrijving aan het asuiteinde lager in te stel-
len.
•
Voeg pasringen toe om de voet van de aandrijving aan het andere uiteinde hoger in
te stellen.
1
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
Dan...
De koppelingsgedeelten zitten aan de rechterkant verder
uit elkaar dan aan de linkerkant. Voer een van de vol-
gende stappen uit:
•
Schuif het asuiteinde van de aandrijving naar links.
•
Schuif het andere uiteinde naar rechts.
De koppelingsgedeelten zitten aan de rechterkant dich-
ter bij elkaar dan aan de linkerkant. Voer een van de vol-
gende stappen uit:
•
Schuif het asuiteinde van de aandrijving naar rechts.
•
Schuif het andere uiteinde naar links.
