Richtlijn
Zorg ervoor dat de bevestigingsbouten van de aandrijving zijn
aangehaald wanneer u de metingen van de meetklok opneemt.
Zorg ervoor dat de bevestigingsbouten van de aandrijving los
zijn wanneer u de uitlijning corrigeert.
Controleer de uitlijning nogmaals na eventuele mechanische
aanpassingen.
4.4.4 Meetklokken voor uitlijning bevestigen
U moet twee meetklokken hebben om deze procedure uit te voeren.
1.
Bevestig twee meetklokken op het koppelingsgedeelte (X) van de pomp:
a)
Bevestig een van de meetklokken (P) zo dat de stang ervan in contact komt met de rand
van het koppelingsgedeelte (Y) van de aandrijving.
Met deze meetklok wordt verkeerde parallelle uitlijning gemeten.
b)
Bevestig de andere meetklok (A) zo dat de stang ervan in contact komt met het binnenuit-
einde van het koppelingsgedeelte van de aandrijving.
Met deze meetklok wordt verkeerde hoekuitlijning gemeten.
P
Y

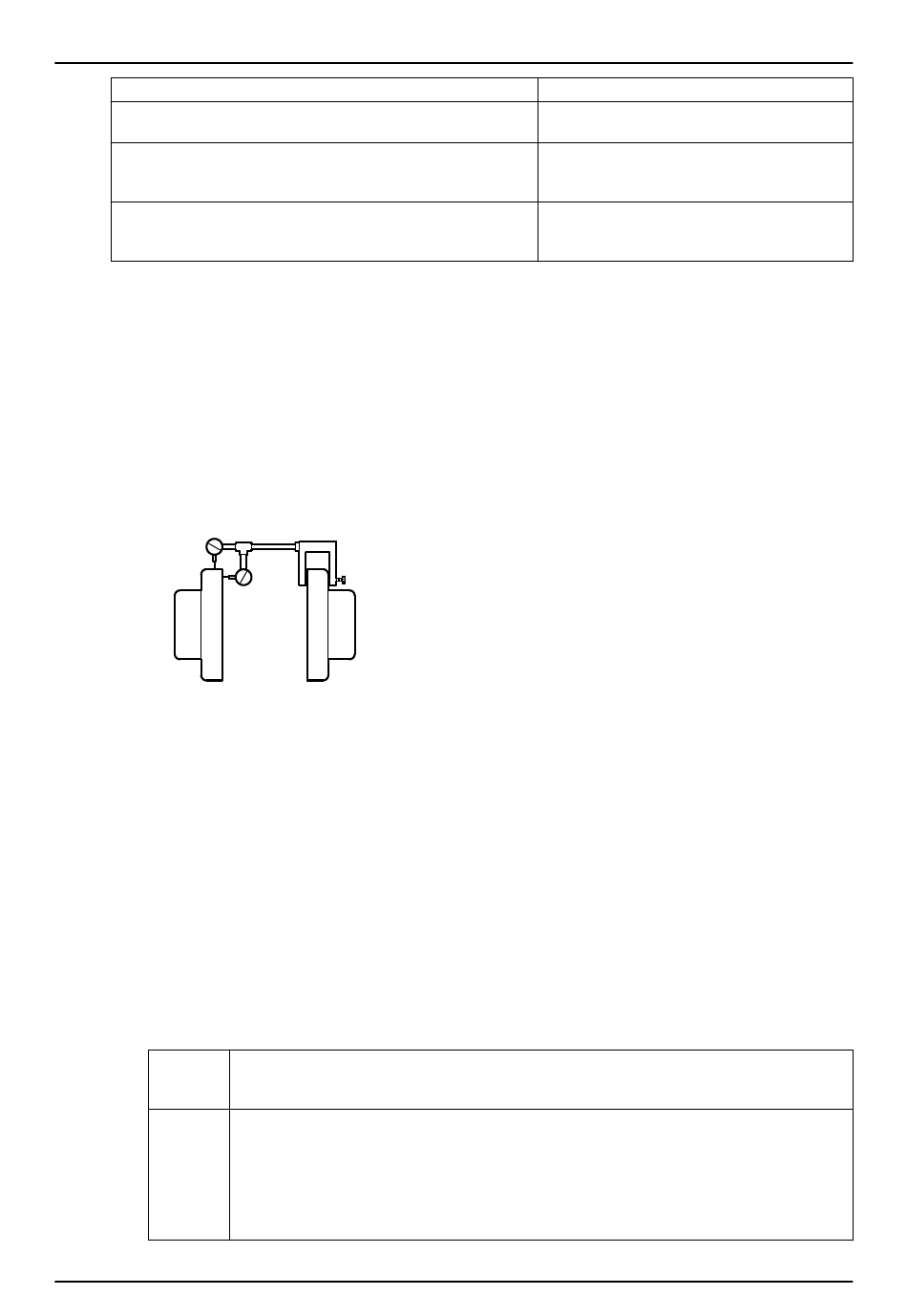

Afbeeldingnr. 15: Meetklokbevestiging
2.
Draai het koppelingsgedeelte (X) van de pomp om te controleren dat de meetklokken in contact
komen met het koppelingsgedeelte van de aandrijving (Y) maar ga niet tot op het einde.
3.
Stel de meetklokken zo nodig af.
4.4.5 Instructies voor pomp-met-aandrijving uitlijning
4.4.5.1 Voer hoekuitlijning uit voor een verticale correctie
1.
Stel de meetklok voor hoekuitlijning in op nul op de positie bovenaan in het midden (12 uur) van
het koppelingsgedeelte (Y) van de aandrijving.
2.
Stel de meetklok nu in op de positie onderaan in het midden (6 uur).
3.
Registreer de afleeswaarde van de meetklok.
Is de af-
leeswaar-
de...
Negatief
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
A
X
Dan...
De koppelingsgedeelten zitten aan de onderkant verder uit elkaar dan aan de bo-
venkant. Voer een van de volgende stappen uit:
•
Voeg pasringen toe om de voet van de aandrijving aan het asuiteinde hoger in te
stellen.
•
Verwijder pasringen om de voet van de aandrijving aan het andere uiteinde lager in
te stellen.
4.4 Pomp-met-aandrijving uitlijning
Verklaring
Hierdoor loopt de aandrijving stationair omdat
beweging onjuiste metingen kan veroorzaken.
Hierdoor is het mogelijk de aandrijving te ver-
plaatsen wanneer u correctie met betrekking
tot de uitlijning uitvoert.
Hiermee worden eventuele verkeerde uitlijnin-
gen gecorrigeerd die door een aanpassing zijn
veroorzaakt.
27
