198A

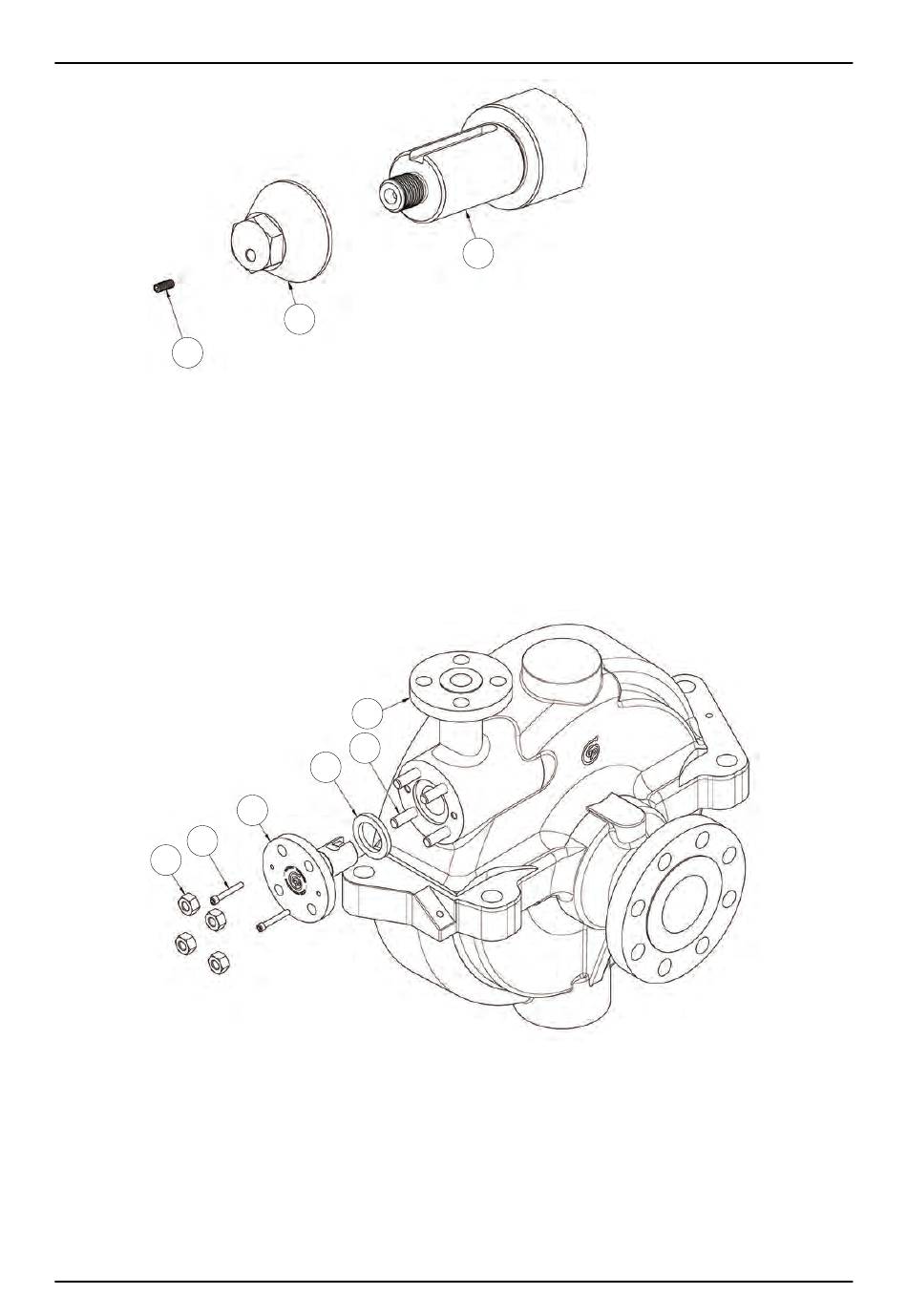

Afbeeldingnr. 46: Rotorblad verwijderen
3.
Trek de waaier (101) van de as (122).
Gebruik een haaktrekker, indien nodig.
4.
Verwijder de waaierspie (178).
Bewaar de sleutel voor een nieuwe montage, tenzij het beschadigd is.
6.4.7 Verwijder het Venturi-inzetstuk (alleen voor venturi-pompen)
1.
Maak de zeskantbouten (362B) los.
2.
Haal de stelschroeven (362C) gelijkmatig aan om het venturi-inzetstuk te verwijderen (100W).
362C
362B
Afbeeldingnr. 47: Verwijdering van het Venturi-inzetstuk
3.
Reinig alle pakkingoppervlakken. Schone oppervlakken voorkomen dat de huispakking (351O)
gedeeltelijk aan de behuizing (100) en het inzetstuk (100W) vast blijft zitten als gevolg van bind-
middelen en plakmiddelen in het pakkingmateriaal.
6.4.8 Afdichtingskamerdeksel verwijderen
1.
Draai de moeren van de drukringbouten los en verwijder deze. (355).
2.
Schuif de mechanische cassetteafdichting van het afdichtingskamerdeksel af (184).
3.
Plaats de oogbout in het getapte gat in het afdichtingskamerdeksel. (184).
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
304
100
362A
351O
100W
122
6.4 Demontage
69
