6.4 Demontage
3.
Verwijder de achterste uitschuifconstructie met behulp van een hijsstrop door het lagerframe.

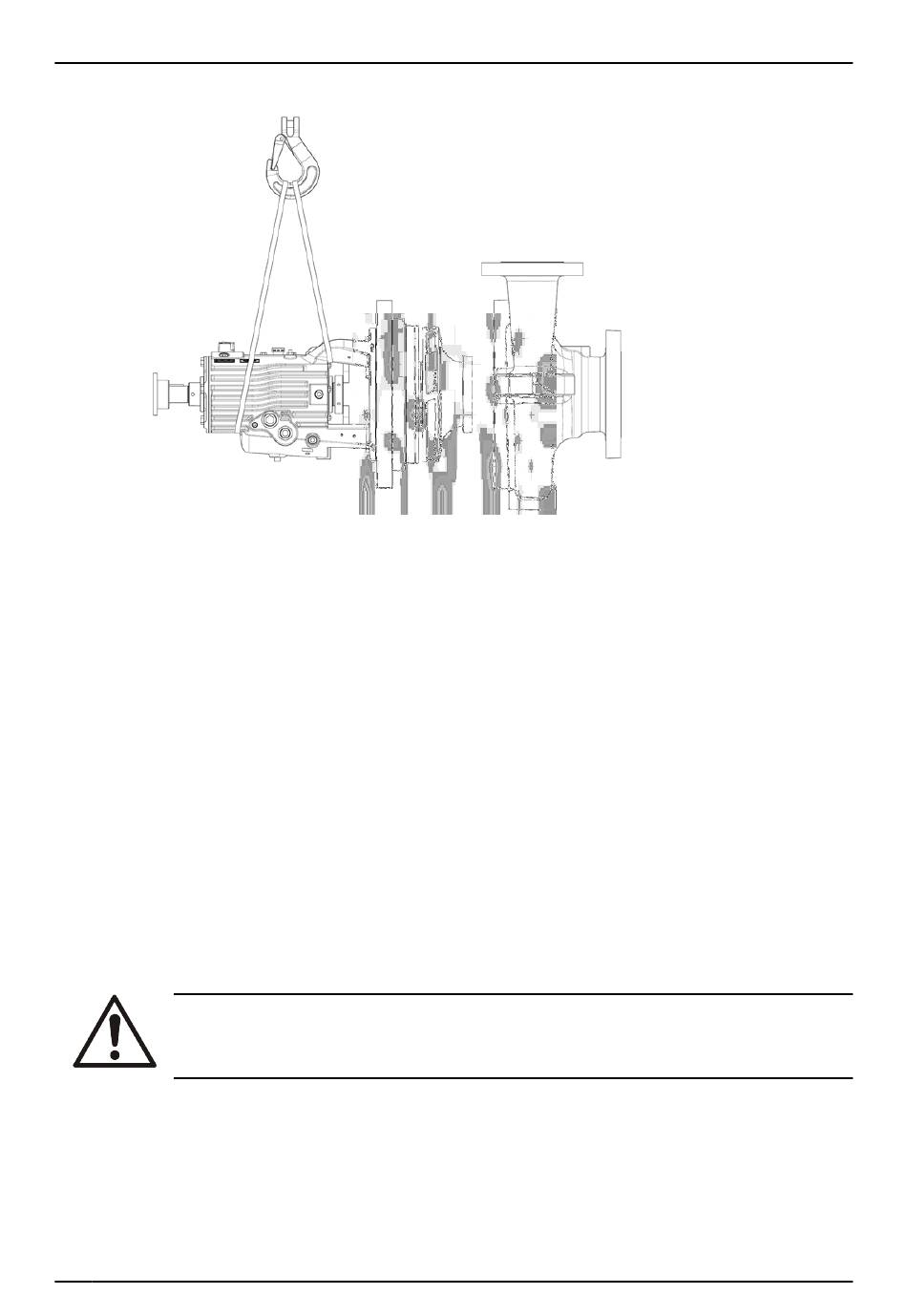

Afbeeldingnr. 45: Hijs-sling door lagerframe
4.
Verwijder de pakking van de behuizing en gooi deze weg. (351).
Tijdens het monteren plaatst u een nieuwe huispakking.
5.
Verwijder de stelschroeven. (418).
6.
Reinig alle pakkingoppervlakken.
Reinig de oppervlakken zodat de pakking (351) zich niet gedeeltelijk aan de behuizing (100) en
het deksel (184) hecht door bindmiddelen en kleefstoffen in het pakkingsmateriaal.
7.
Maak de achterste uitschuifconstructie vast om te voorkomen dat deze tijdens het vervoer be-
weegt.
8.
Vervoer de achterste uitschuifconstructie naar een schone werkruimte om deze verder te de-
monteren.
6.4.5 Koppelingsnaaf verwijderen
1.
Als de koppelingsnaaf over de as hangt, markeert u de as om de koppelingsnaaf tijdens de
montage weer te kunnen plaatsen.
Koppelingsnaven worden normaal gesproken op één lijn gemonteerd met het uiteinde van de
as.
2.
Verwijder de koppelingsnaaf met behulp van een haaktrekker, of de trekgaten in de naaf.
Volg de instructies van de fabrikant van de koppeling als leidraad.
6.4.6 Waaier verwijderen
VOORZICHTIG:
Risico op ernstige persoonlijk letsel door scherpe randjes. Draag zware werkhandschoe-
nen bij werkzaamheden aan rotorbladen.
1.
Draai de stelschroef los. (198A) aan het einde van de waaiermoer (304).
2.
Draai de waaiermoer los en verwijder deze. (304).
De waaiermoer heeft linksdraaiende schroefdraden.
68
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
