Deze tabel toont de criteria voor het vervangen van de waaier:
Waaieronderdelen
Waaieruiteinde
Uitpompschoepen
Schoepranden
Oppervlakken van de slijt-
ringen
Controles van de waaier
OPMERKING:
Wanneer speling tussen de ringen overmatig wordt (met 50% toenemen), nemen de hy-
draulische prestaties sterk af.
OPMERKING:
Bescherm bewerkte oppervlakken wanneer u de onderdelen reinigt. Wanneer u dat niet
doet, kan dit leiden tot schade aan apparatuur.
•
Controleer en reinig de boringdiameter van de waaier.
•
Controleer of de waaier aan alle voorwaarden voldoet. Balanceer de waaier opnieuw als hij de
ISO 1940 G2.5 -criteria overschrijdt.
OPMERKING:
U moet een zeer precieze gereedschapsuitrusting hebben om de waaiers te laten voldoen
aan de ISO 1940 G2.5-criteria. Probeer de waaiers alleen aan deze criteria te laten vol-
doen als dit type gereedschap beschikbaar is.
Delen van rotorblad die moeten worden geïnspecteerd
101
Rotorblad
202 en 203 Slijtringen van waaier

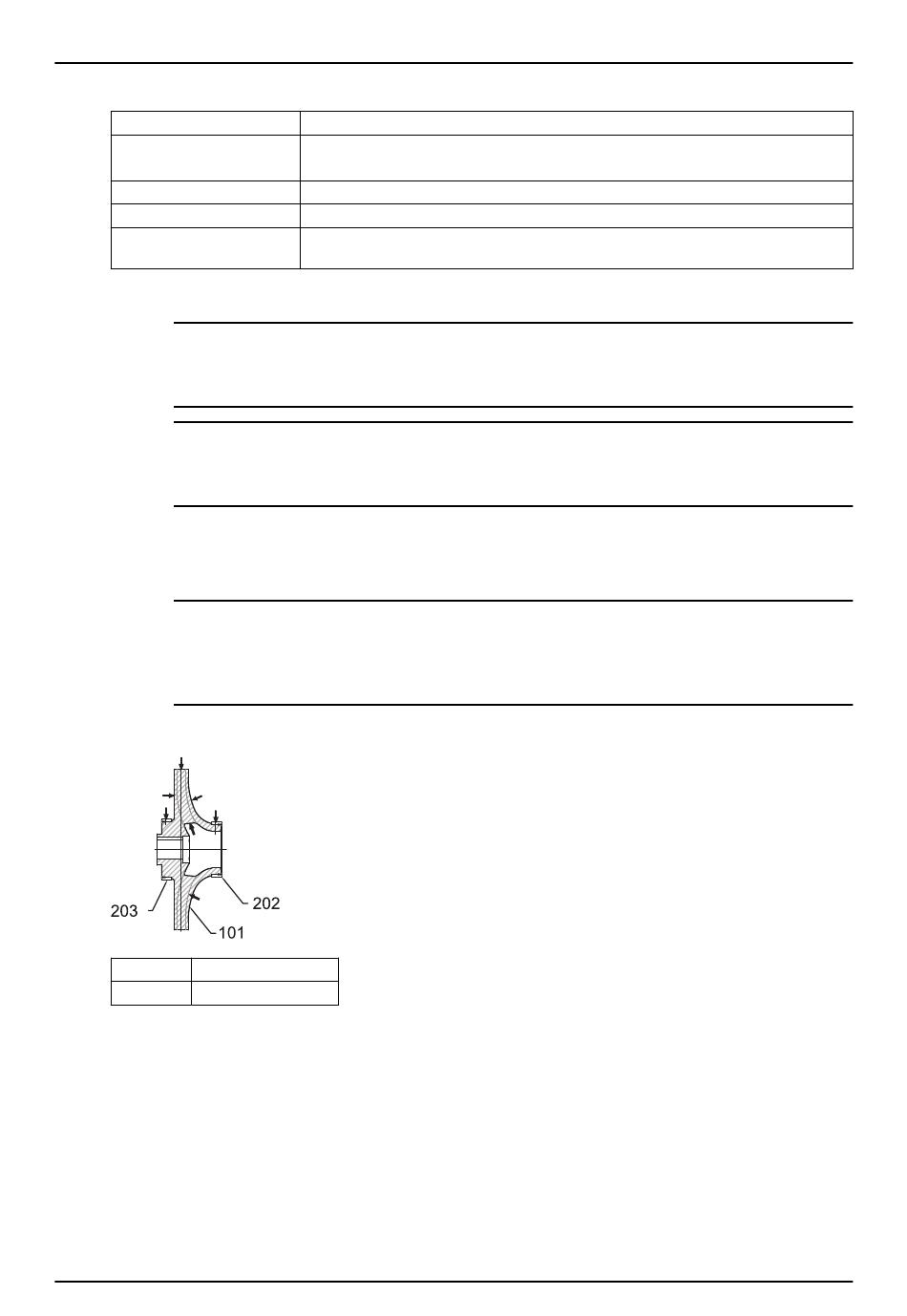

Afbeeldingnr. 55: Gebieden die moeten worden geïnspecteerd op slijtage van de waaier
Inspectie van het Venturi-inzetstuk (alleen Venturi-behuizingen)
Inspecteer het inzetstuk op deuken en overmatige slijtage. Inspecteer de inkeping en het gat aan het
uiteinde van het venturi-inzetstuk. Zorg ervoor dat er geen vreemd materiaal aanwezig is. Maak
grondig schoon om eventueel vuil te verwijderen. Vervang het inzetstuk als er schade, slijtage of pu-
tjes aanwezig zijn in de inkeping, het gat of de pakkingoppervlakken.
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
Wanneer vervangen
•
Wanneer de groeven dieper zijn dan 1.6 mm | 1/16 in., of
•
Bij gelijkmatige slijtage van meer dan 0.8 mm | 1/32 in.
Wanneer meer dan 0.8 mm | 1/32 in. versleten of verbogen
Bij zichtbare scheuren, deuken of corrosieschade
Slijtageringspelingen die de waarden overschrijden in de tabel minimale loopspe-
lingen
6.5 Inspecties bij voormontage
75
