g)
Wanneer de lagergroep volledig is afgekoeld, moet u de borgmoer verwijderen, de borgaf-
standshouder (382) installeren en de borgmoer installeren.
h)
Zet de borgmoer met de hand met een moersleutel vast. Haal het lager niet te veel aan.
Klop lichtjes met een rubberen hamer op het uiteinde van de moersleutel terwijl u de plaats
van de volgende beschikbare borgafstandshoudertab noteert die in één lijn staat met de
gleuven in de borgmoer.
De draaiweerstand van de moer neemt toe bij het aanhalen. Plaats de uitlijning van de borgaf-
standhoudertab terwijl de borgmoer volledig is aangehaald. Als de borgmoer nog draait wan-
neer u er lichtjes met de hamer op klopt, dan moet u de borgmoer verder vastzetten tot de vol-
gende beschikbare tab met de gleuf is uitgelijnd. Geef geen harde hamerslagen. Als het niet
mogelijk is om bij de volgende tab te komen, moet u de borgmoer losmaken en uitlijnen met de
vorige tab.
i)
Controleer de toestand van de buitenringen door de lagers met de hand in tegenovergestel-
de richtingen te draaien:
• De buitenringen kunnen normaal gezien niet met de hand in tegenovergestelde richting
worden gedraaid, maar als ze toch bewegen, moet de weerstand groot zijn.
• Als de buitenringen los zitten, zit het lager niet goed en moet het opnieuw worden vastge-
zet.
j)
Wanneer u de juiste lagermontage hebt bereikt, moet u de borgafstandshouder in de gleuf
van de borgmoer zetten.
k)
Smeer de binnenoppervlakken van het lager in met smeermiddel bestemd voor service.

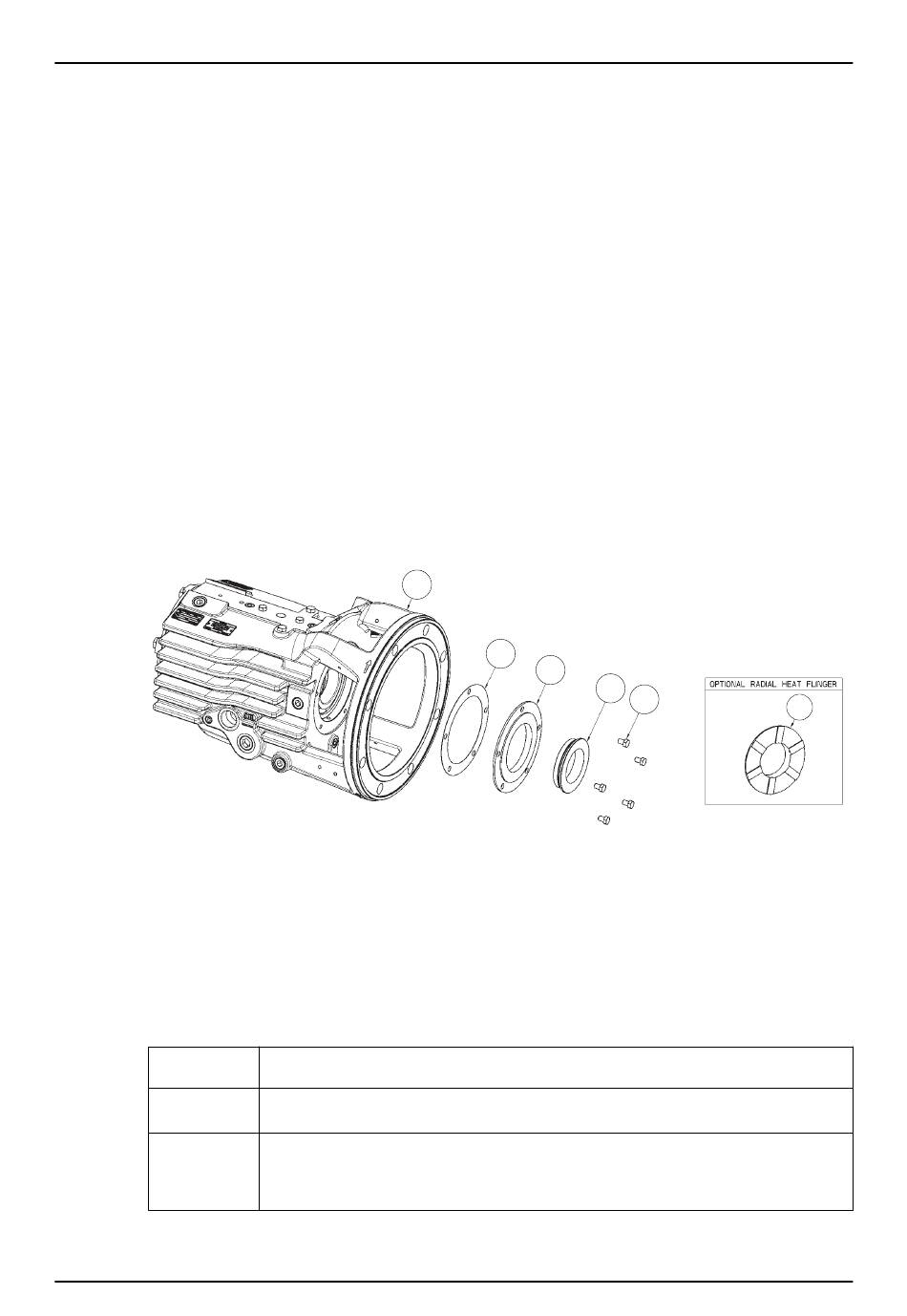

Afbeeldingnr. 68: Lagerframe
3.
Druk de radiaal lagerisolator (123) olieafdichting in het radiaal einddeksel (119A).
4.
Plaats het einddeksel van het radiaal lager (119A) en de nieuwe pakking van het einddeksel
(360) op het lagerframe.
Zorg dat het uitstootgedeelte in de 6-uurstand staat en goed is geplaatst.
Voor het optionele radiale warmteafvoerring (123B), vervangt de radiaal-warmteafvoerring de
standaard radiaal lagerisolator (123).
5.
Voer de volgende taken uit afhankelijk van uw pompversie:
Is uw pomp-
versie...
13i
Alle andere fra-
megroottes
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
228
Dan...
Druk de radiaal lagerisolator (123) in het lagerframe en zorg dat het uitstootge-
deelte in de 6-uurstand staat en goed is geplaatst. Zie afbeelding 66.
Plaats pakking van het radiaal einddeksel (360) en de montage van radiaal einddeksel-
kap/lagerisolatormontage Bevestig het aan het frame met dopschroeven (370P) en draai
ze gelijkmatig aan tot de aanhaalmomenten in de tabel Maximale aanhaalmomenten
voor bevestigingsmiddelen, model 3700i.
360
119A
123
370P
6.6 Hermontage
123B
89
