Vereiste onderdelen

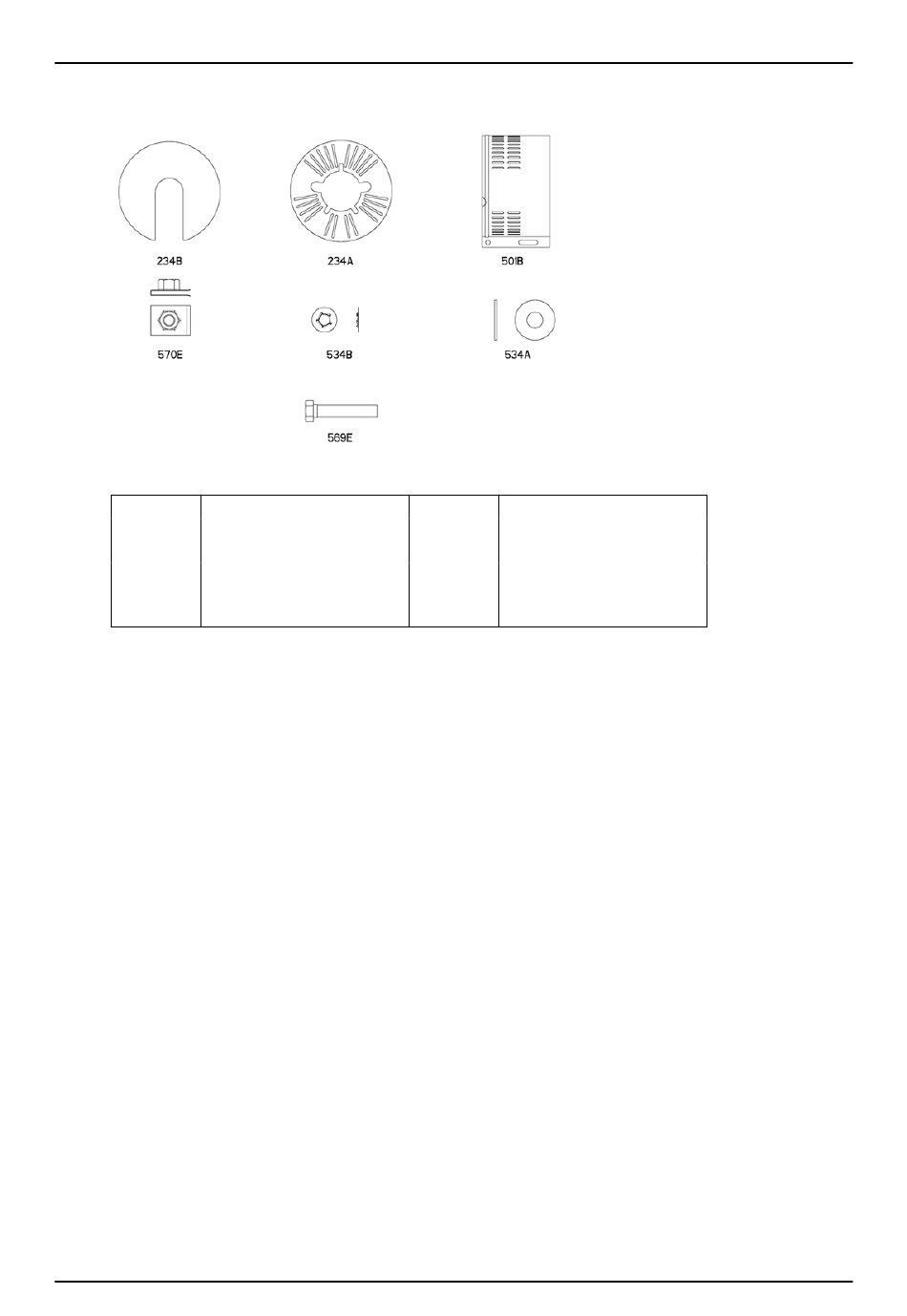

Afbeeldingnr. 22: Koppelingsbescherming vereist voor onderdelen
Item Nr.
Beschrijving
234A
Eindplaat, pompkant
234B
Eindplaat, aandrijvingskant
501B
Beschermingsgedeelte (aant.
2)
534A
3/8" ring (aant. 3)
5.4.1.1 Koppelingsbescherming installeren
1.
Is de eindplaat (pompzijde) (234A) al geïnstalleerd?
•
Zo ja: Zo ja: voer alle nodige afstellingen op de koppeling uit en ga dan verder met
stap2.
•
Zo niet: voer deze stappen uit:
a)
Verwijder het afstandsstukgedeelte van de koppelingsbescherming.
Raadpleeg de instructies van de fabrikant van de koppeling voor bijstand.
b)
Als de diameter van de koppelingsnaaf groter is dan de diameter van de opening in de
eindplaat, verwijdert u de koppelingsnaaf.
c)
Vervang de vijf buitenboordeinddeksel dopschroeven (370N) en aanhalen tot de waarde
getoond in
d)
Verwijder de drie dopschroeven (370N) van het deksel van het zoals hieronder getoond.
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
Item Nr.
534B
569E
570E
de6.6.10 Montagereferenties on page
5.4 Pomp en aandrijving koppelen
Beschrijving
Vasthouder (aant. 3)
Zeskantschroef (aant. 3)
U-moer (aant. 3)
104.
43
