3.
Plaats een sluitring (534A) over de bout (569E) en steek de bout door het ronde gat aan de
voorkant van de beschermingshelft.
4.
Plaats een tweede sluitring (534B) boven het blootgestelde uiteinde van de bout.
5.
Schroef een moer (570E) op het blootgestelde uiteinde van de bout en haal deze stevig aan.
570E

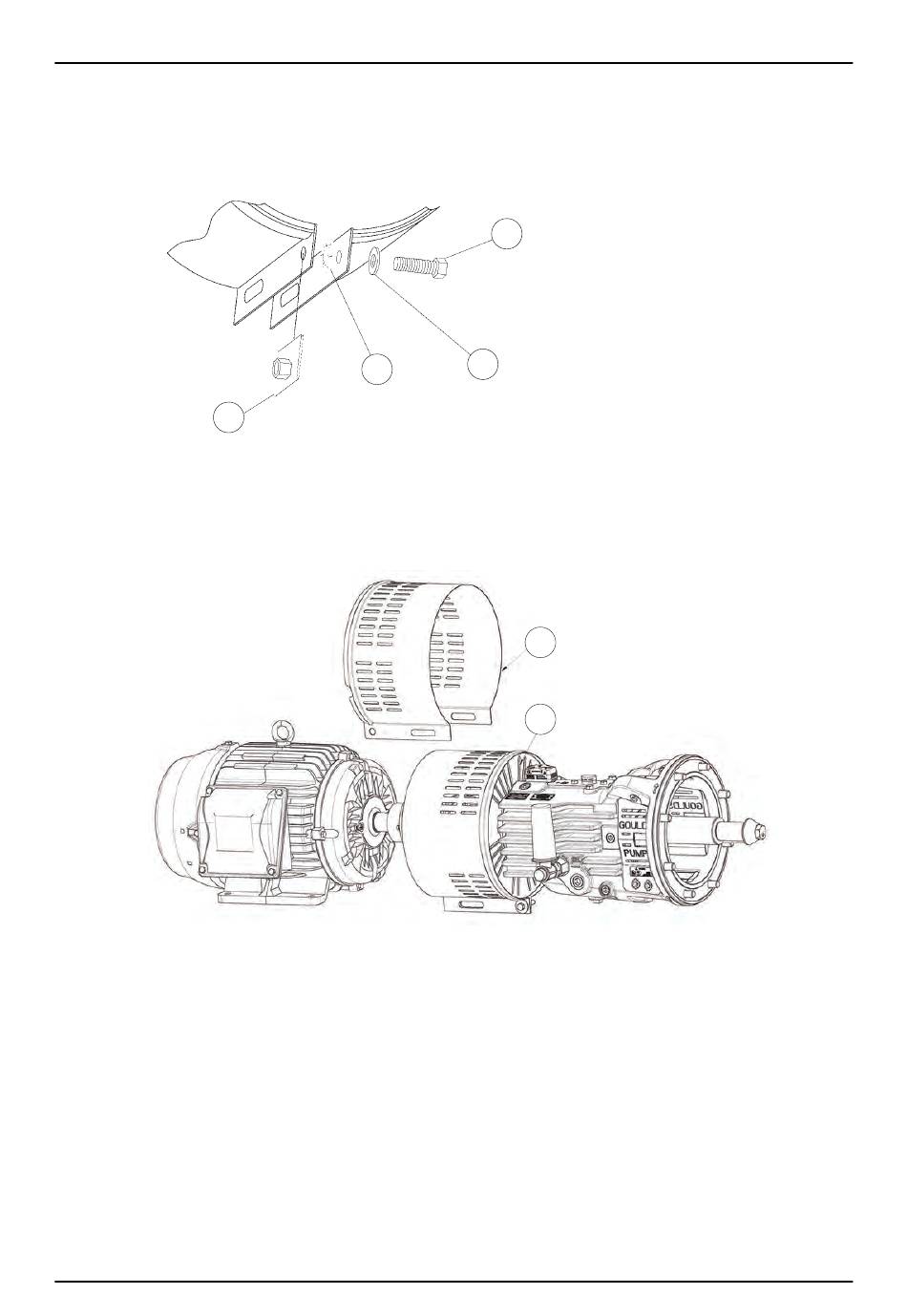

Afbeeldingnr. 25: Installatie bevestigingen koppelingsbescherming
6.
Spreid de opening van de koppelingsbeschermingshelft lichtjes (501B) schuif deze over de
reeds gemonteerde koppelingsbeschermingshelft totdat de ringvormige groef in de andere kop-
pelingsbescherming half naar de aandrijving wijst.
Afbeeldingnr. 26: Motor van koppelingsbescherming
7.
Plaats de eindplaat (234B) boven de aandrijvingsas en plaats de eindplaat (234B) in de ringvor-
mige groef aan de achterzijde van de koppelingsbeschermingshelft (501B).
Model 3700i API610 / Type OH2 Handleiding voor installatie, bediening en onderhoud
569E
534A
534B
501B
234A
5.4 Pomp en aandrijving koppelen
