Gebruiksaanwijzing
SIPOS SEVEN: PROFITRON, HiMod
Modbus
Weergave bij aanwezige MODBUS-interface:
■
Actief kanaal
– Geen kanaal actief
■
Kanaal 1
– Geen communicatie
– Baudrate
– Data Exchange
■
Kanaal 2
– Geen communicatie
– Baudrate
– Data Exchange
HART
Weergave bij aanwezige HART-interface.

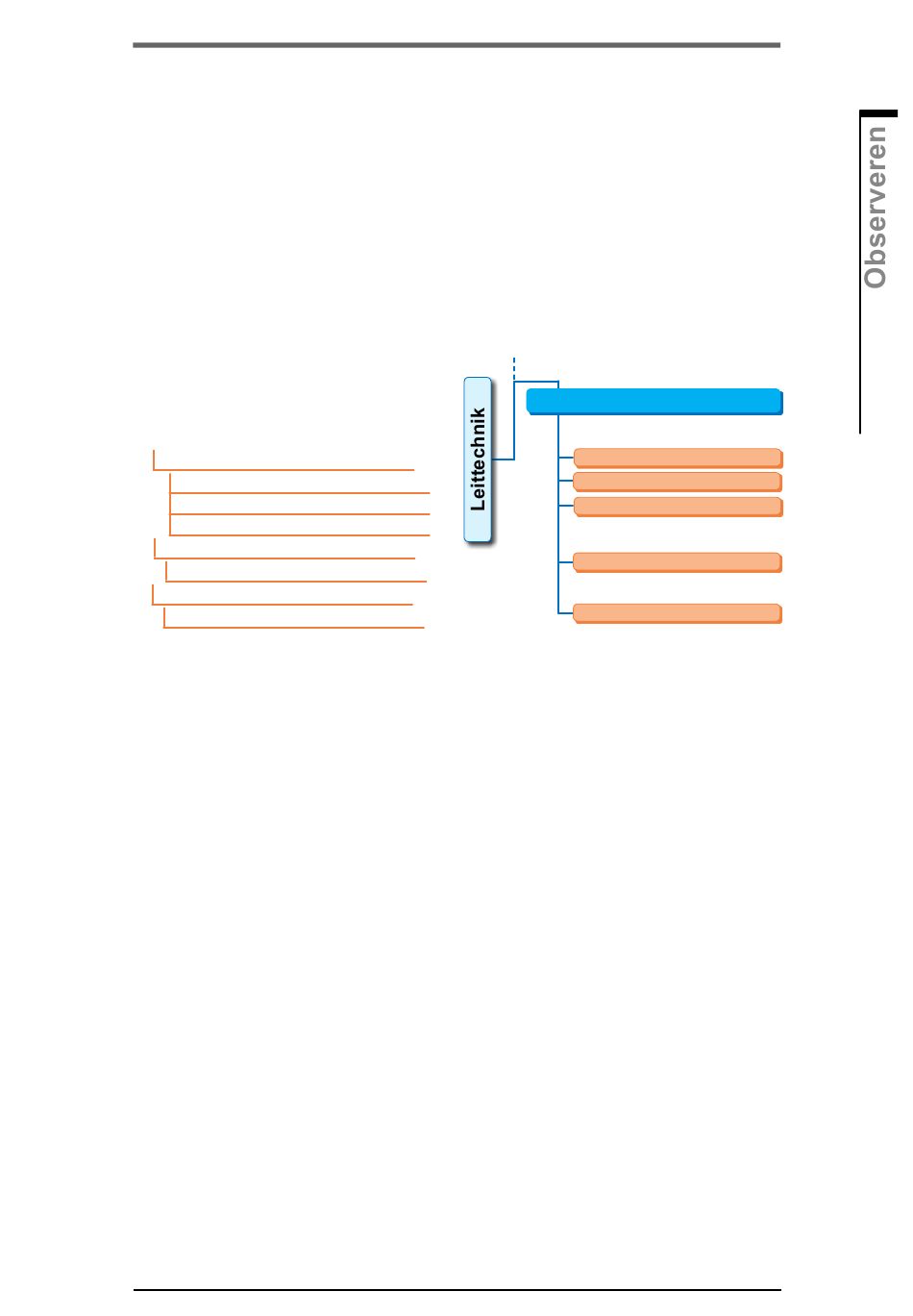

HART
HART-communicatie
Niet actief
Aktiv
Gegevensuitwisseling
Last Req-telegram
CMD-nr. + ontvangen telegram
Last Command
ResponseCode + verzonden telegram
■
HART-communicatie
– Niet actief: de communicatie via HART is niet actief.
– Actief: de communicatie via HART is actief.
– Gegevensuitwisseling: er vindt een cyclische gegevensuitwisseling met de aandrijving plaats.
■
Last Req-telegram
CMD-nr. + 6 bytes van het laatst ontvangen telegram worden weergegeven.
■
Last Command
ResponseCode 6 bytes van het laatst verzonden telegram worden weergegeven.
11�3 Status van de aandrijving
In dit menu worden de actuele bedrijfsgegevens van de aandrijving weergegeven:
■
Actueel toerental [t/min] bij draaiaandrijving;
Actuele stelsnelheid [mm/min] bij schuifaandrijving;
Actuele steltijd [90°/s] bij zwenkaandrijving.
■
Uitschakelkoppel bereikt bij draaiaandrijving/zwenkaandrijving;
Uitschakelkracht bereikt bij schuifaandrijving.
– DICHT (ja/nee)
– OPEN (ja/nee)
■
Motortemperatuur [°C]
■
Elektronicatemperatuur [°C]
■
Tussencontact
– DICHT (actief / niet actief)
– OPEN (actief / niet actief)
■
Gewenste waarde (bij positie-/procesregelaar)
– Positie [%]
– Regeltechniek (alleen bij niet-lineaire ventielcurve) [%]
■
Actuele proceswaarde (bij procesregelaar) [%]
Y070.302/NL
HART
HART-communicatie
Nicht aktiv
Adresse
Überwachungszeit
Last Req� telegram
CMD-Nr. + 6 B. ontvangen tel.
Last Command
ResponseCode + 6 B. verzond tel.
Abb�: Menü ‚HART'
11 Observeren
Pagina 103
11
