3 Montage en aansluiting
3
3�2 Elektrische aansluiting
De componenten zijn zo berekend dat na de juiste verbinding blanke, onder spanning staande
delen niet direct aangeraakt kunnen worden, d.w.z. bescherming tegen aanraking conform IP2X of
IPXXB is gegarandeerd.
In de aandrijving zijn ook bij stilstaande motor gevaarlijke spanningen aanwezig. De aandrijving
spanningsvrij schakelen alvorens het aansluitdeksel of de aansluitkap te openen. Ontladingstijd
van de condensators van min� 1 minute in acht nemen en in die tijd geen contacten aanraken.
■
De netspanning moet in ieder geval binnen het spanningsbereik liggen dat is aangegeven op
het typeplaatje.
■
Er zijn voor de kortsluitbeveiliging en het vrijschakelen van de actuator ter plaatse zekerin-
gen en lastscheidingsschakelaars nodig. De stroomwaarden voor de dimensionering zijn in de
technische gegevens te vinden.
■
Netkabel: voor de aansluiting op het net de kabelschroefverbinding van metaal gebruiken.
■
Signaalkabel: voor de aansluiting van de signaalkabel de kabelschroefverbinding van metaal
met afscherming gebruiken, anders kunnen er storingen optreden. De signaalkabel moet
afgeschermd worden uitgevoerd en de afscherming moet aan beide zijden aangebracht of
geaard zijn. Aandacht besteden aan een zorgvuldige plaatsing van de afscherming in de
kabelschroefverbinding!
■
Kabelschroefverbindingen en afdichtingen (O-ringen) moeten zorgvuldig worden
gemonteerd om aan de beschermingsklasse te voldoen! Zie aansluitschema voor toegestane
kabeldiameters.
■
Kabelschroefverbindingen en kabels zijn niet meegeleverd.
3�2�1 Aansluiting met ronde stekker
1. Aansluitkap (afb. pos. 2) met stekkerelement
(1) losschroeven.
2. Beschermkappen van de benodigde kabel-
invoeren van de aansluitkap losschroeven.
3. Stekkerelement (1) van de aansluitkap (2)
losschroeven.
4. Kabelschroefverbinding (3) losjes inschroeven
en aansluitkabels (4) trekken.
5. Aansluitkabels conform het in de aansluitkap
bijgevoegde aansluitschema aansluiten, daar-
bij letten op de aarding op de juiste plaats.
6. Stekkerelement (1) in aansluitkap (2) schroe-
ven en dan de aansluitkap vastschroeven.
7. Kabelschroefverbindingen (3) vastdraaien.
Pagina 12
SIPOS SEVEN: PROFITRON, HiMod

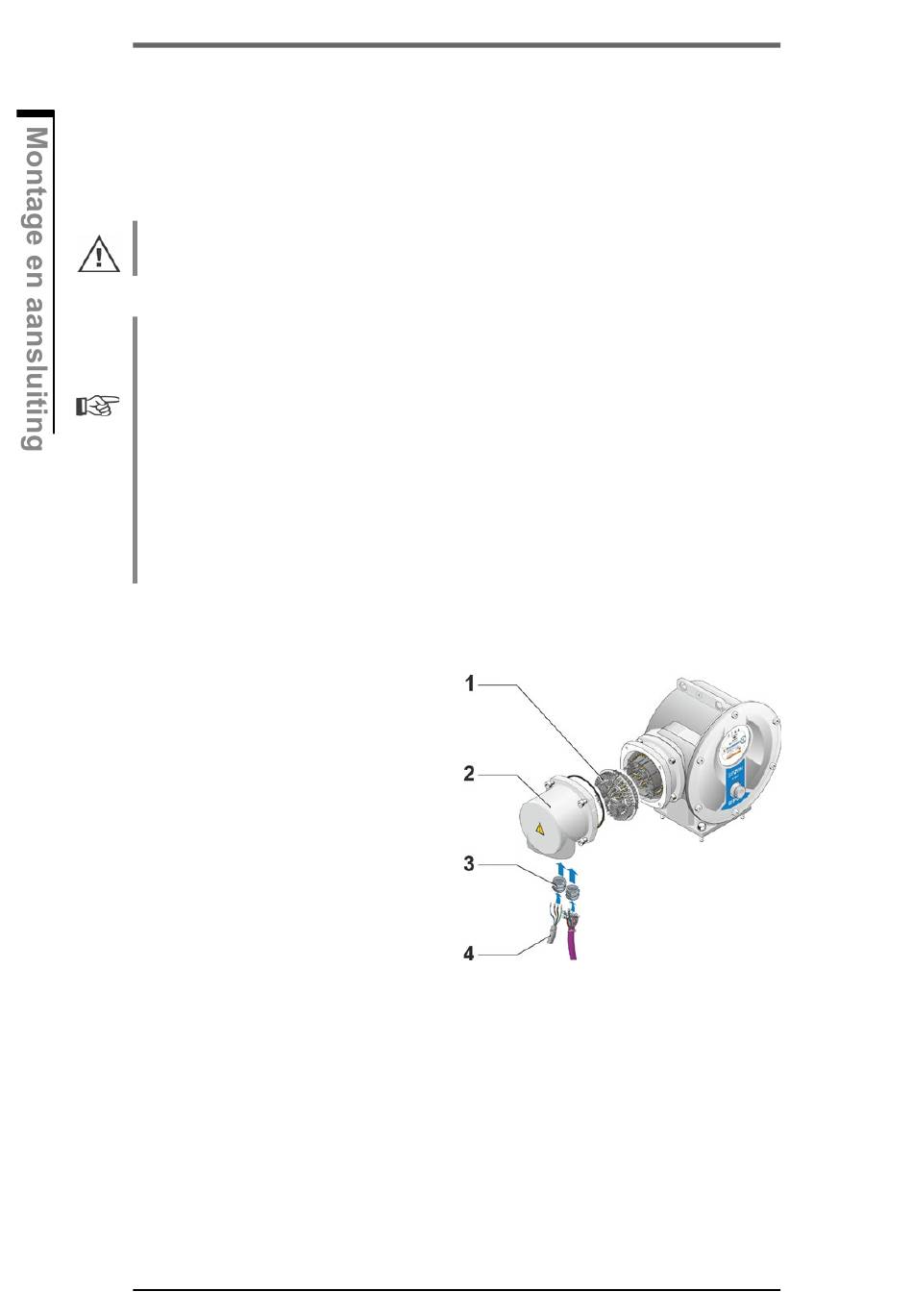

Afb�: aansluiting met ronde stekker
Gebruiksaanwijzing
Y070.302/NL
