SIPOS SEVEN: PROFITRON, HiMod
Procesgegevens
Procesgegevens
PCG 3
In de procesafbeelding 'PPO2' kunnen vier procesgegevens (PCG) met gegevens uit de aan-
drijving worden "gevuld". De onder PCG 3 tot 6 ingevoerde parameternummers zijn in gelijke
mate van toepassing voor kanaal 1 en 2.
Zie hiervoor de PROFIBUS-gebruiksaanwijzing.
MODBUS
Alleen bij aanwezige MODBUS-interface.
Details, zie MODBUS-gebruiksaanwijzing.
MODBUS
Kanaal 1
Adres
Gegevensoverdrachtssnelheid
Pariteit/stopbit
Bewakingstijd
Kanaal 2
Kanaal 1
Kanaal 1
Adres
Veldbusadres van de aandrijving op kanaal
1 van 1 tot 247.
Bij levering is 247 ingesteld.
De volgende communicatieparameter overdrachtssnelheid, pariteit/stopbit en verbindings-
bewakingstijd moeten met die van de regeltechniek (master) overeenkomen�
Gegevensoverdrachtssnelheid
Gegevensoverdrachtssnelheid
300 bit/s
Overdrachtssnelheid
in bits per seconde.
Mogelijke instelling:
300 bit/s, 600 bit/s, 1,2 Kbit/s, 2,4 Kbit/s, 4,8 Kbit/s, 9,6 Kbit/s, 19,2 Kbit/s, 38,4 Kbit/s,
57,6 Kbit/s, 115,2 Kbit/s. Bij levering zijn 19,2 Kbit/s ingesteld.
Pariteit/stopbit
Pariteit/stopbit
Geen / 2 stopbits
Oneven / 1 stopbit
Geen / 2 stopbits
Geen pariteit en 2 stopbits.
Even / 1 stopbit
Even pariteit en 1 stopbit.
Oneven / 1 stopbit
Oneven pariteit en 1 stopbit.
Bij levering is 'even / 1 stopbit' ingesteld.
Y070.302/NL
8 Parameters en mogelijke parameterwaarden
0
XXX
–
1
247
–

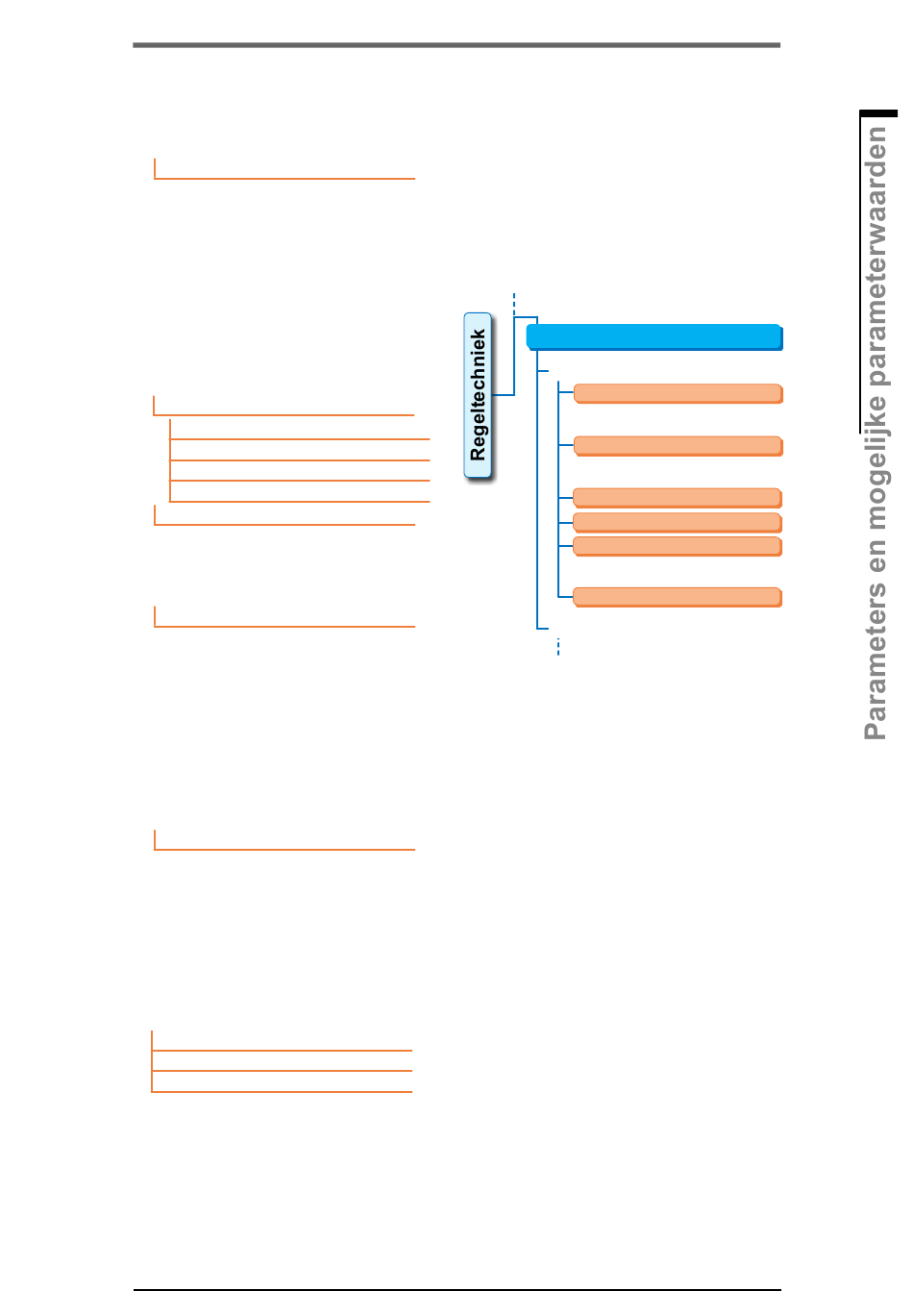

Afb�: menu 'MODBUS'
115,2 kbit/s
–
Even / 1 stopbit
8�3 Parameters voor de regeltechniek
MODBUS
Kanaal 1
Gegevensoverdrachtssnelheid
300 bit/s – 115,2 kbit/s
Pariteit/stopbit
Geen / 2 stopbits
Even / 1 stopbit
Oneven / 1 stopbit
Bewakingstijd
Kanaal 2
8
1 – 247
0,0 – 25,5 s
