Gebruiksaanwijzing
SIPOS SEVEN: PROFITRON, HiMod

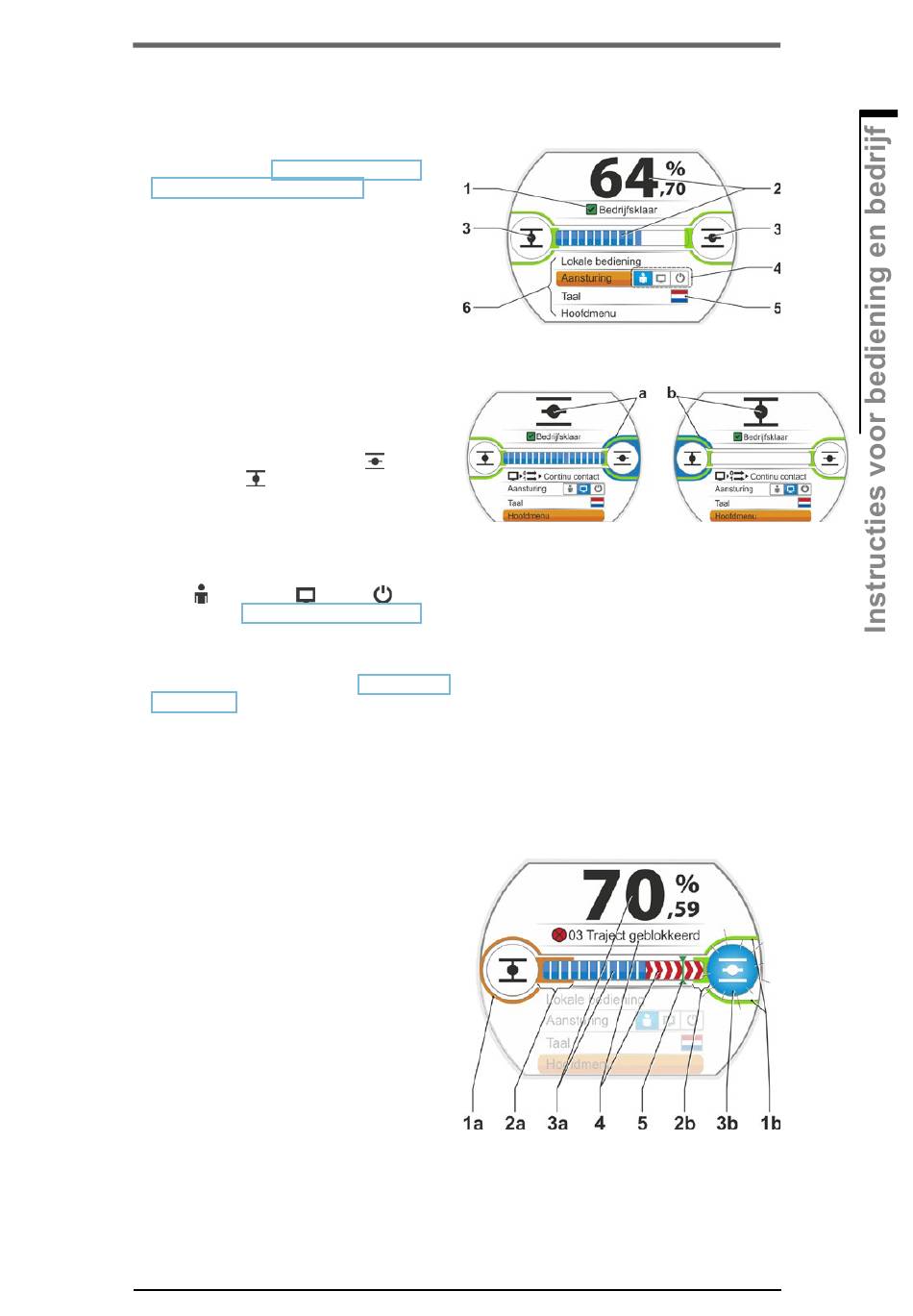

Teksten/symbolen in de statusweergave
1 Geeft aan wat de status van de aandrijving is.
Zie ook hoofdstuk "4.3 Meldingen van de
aandrijvingsstatus" op pagina 18.
2 Positieaanwijzer
Het cijfer en de positiebalk geven aan hoe ver
de actuator zich in positie OPEN bevindt.
Daarbij worden de decimalen weergegeven
conform het type aandrijving:
– HiMod – twee decimalen;
– PROFITRON met niP – één decimaal;
– PROFITRON met meldinrichting – geen
decimaal.
Als de aandrijving in een eindpositie staat, wordt
in plaats van het cijfer het desbetreffende eind-
positiesymbool weergegeven, zie ook afb. 2.
3 Symbool voor eindpositie OPEN
positie DICHT
.
Zie voor een nauwkeurige beschrijving het
volgende hoofdstuk "Eindpositiesymbolen en
positiebalk".
4 Symbolen voor het aansturingstype
Ze geven de geselecteerde aansturing aan:
"LOK"
, "AFSTAND"
zie hoofdstuk "5 Startmenu" op pagina 26.
5 Vlag van de geselecteerde taal.
6 Startmenu
Voor beschrijving zie hoofdstuk "5 Startmenu"
op pagina 26.
Eindpositiesymbolen en positiebalk
Het bovenste deel van de statusweergave geeft
informatie over het uitschakeltype in de eind-
posities en informeert bij het verplaatsen over de
actuele status van de actuator.
1 Uitschakeltype in de eindposities:
1a = Oranje gesloten cirkel betekent
'koppelgestuurde uitschakeling'.
1b = Groene open cirkel betekent
'trajectafhankelijke uitschakeling'.
2 Weergave van het eindpositiebereik:
2a = Eindpositiebereik van de eindpositie
DICHT.
2b = Eindpositiebereik van de eindpositie
OPEN.
Uit de lengte van de weergave is de grootte
van het eindpositiebereik op te maken.
3 Weergave bij het bewegen:
3a = Op de positiebalk is de voortgang bij
het bewegen (openen en sluiten van de
armatuur) te zien.
Het cijfer geeft in %-waarde aan, hoe ver
de aandrijving zich in de positie OPEN
bevindt.
3b = Het symbool van de eindpositie die wordt
benaderd, knippert.
Y070.302/NL
Afb� 1: statusweergave
, eind-
Afb� 2: aandrijving in eindpositie:
of "UIT"
,
Afb� 1: eindpositiesymbolen en
4 Instructies voor bediening en bedrijf
a = eindpositie OPEN
b = eindpositie DICHT
voortgangsbalk
4
Pagina 17
