Gebruiksaanwijzing
SIPOS SEVEN: PROFITRON, HiMod
Aandrijfflens (afb., pos. 1) mag niet van de
draaiaandrijving af worden gehaald!
1. Centreerring (afb., pos. 5) uit de aandrijfflens
draaien.
2. Schroefdraadbus (4) samen met axiale naald-
bussen en axiale lagerschijven (3) eruit halen.
3. Axiale naaldbussen en axiale lagerschijven
(3) van de draadbus af halen.
4. Alleen als de draadbus is geleverd zonder
schroefdraad: schroefdraad in de draadbus
(4) snijden (bij het inklemmen op rondloop en
vlakloop letten) en reinigen.
5. Axiale naaldbussen en axiale lagerschijven
(3) insmeren met kogellagervet en op
de nieuwe of bewerkte schroefdraadbus
steken (4).
6. Draadbus (4) met axiale lagers in aandrijfflens
zetten (klauwen moeten goed in de groef van
de uitgaande as van de aandrijving grijpen).
7. Centreerring (5) inschroeven en tot aan de
aanslag vastdraaien. Daarbij moet worden
gelet op het correct invoeren van de asaf-
dichtring (6).
8. Bij de smeernippel (2) met een vetspuit
zoveel kogellagervet erin persen dat het
smeermiddel tussen de centreerring (5) en
de draadbus (4) naar buiten loopt.
Bij eindassen van vorm A moet erop worden gelet dat de smering van de klepsteel afzonderlijk
moet plaatsvinden!
3�1�3 Spilbeschermingsbuis monteren
1. Sluiting (afb., pos. 1) verwijderen.
2. Controleren of de uitgeschoven spil niet
langer is dan de beschermbuis voor de spil.
3. Schroefdraad en afdichtoppervlakken
voorzien van kit (bijv. 732 RTV van de firma
Dow Corning te München).
4. Spilbeschermingsbuis (2) erin schroeven.
Y070.302/NL
3 Montage en aansluiting

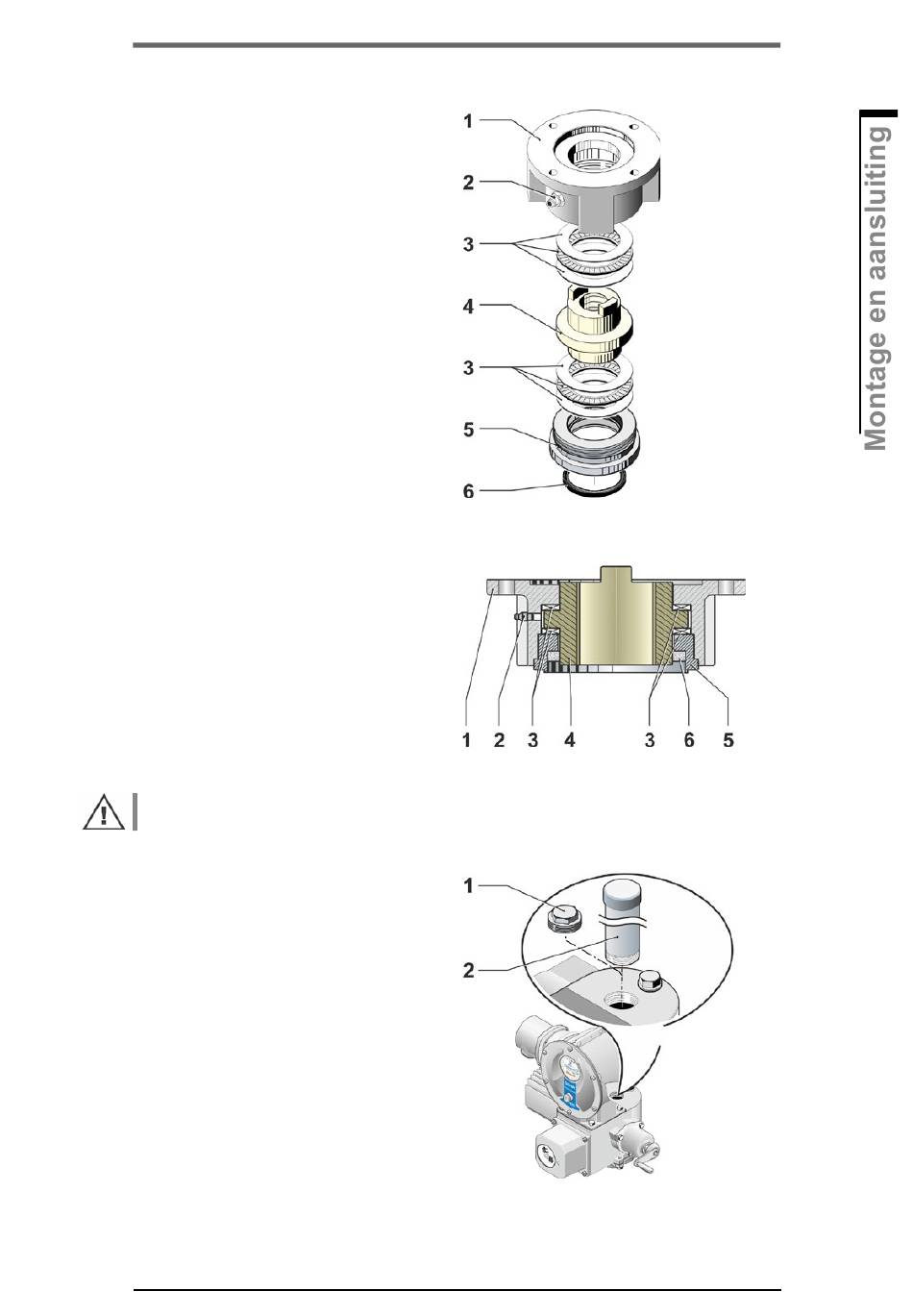

Afb�: montage eindasuit-
voering vorm A
Afb�: eindasuitvoering vorm A
gemonteerd
Afb�: spilbeschermingsbuis monteren
3
