8 Parameters en mogelijke parameterwaarden
8.6 Speciale parameters
8
8�6�10 Vertraging melding stroomuitval
Als de netspanning buiten de tolerantie van
-30%/+15% ligt, verschijnt een foutmelding.
Opdat bij kortstondige spanningsschommelingen
niet elke keer een foutmelding verschijnt, kan
hier een vertragingstijd (duur van de stroomuit-
val) worden ingesteld. Vanaf deze vertragingstijd
wordt dan een foutmelding gegeven. Zie ook de
afbeelding hiernaast.
Vertr� melding stroomuitval
Vertraging
Mogelijke instelling voor de tolerantietijd:
0 tot 25 s.
Bij levering is 6 s ingesteld.
8�6�11 Koppel-meetflens
Dit menu-item wordt gebruikt om in te stellen of een koppel-meetflens aanwezig is en zo ja, waar de
signaalleiding is aangesloten.
Koppel-meetflens
Niet aanwezig
Analoge input AI1
Analoge input AI2
Via het menu 'Observeren' > 'Status' is de actuele waarde van het koppel te vinden. In dit menu kan
ook een eventueel noodzakelijke nul-aanpassing plaatsvinden, zie "11.4 Nulpuntinstelling koppel"
op pagina 104.
8�6�12 Grenzen voor herkenning kabelbreuk bij analoge inputs
Conform NAMUR-specificatie ter uniformering van signaalniveaus voor de 4-20 mA interface is voor
de uitvalherkenning de
■
ondergrens 3,6 mA;
■
bovengrens 21 mA.
Op deze manier worden bij analoge inputs met
de parametrisatie 4-20 mA signalen buiten deze
grenzen als storing (kabelbreuk) herkend.
Een wijziging van de onder- en/of bovengrens is
zinvol bij regelsystemen waarbij de signalen niet
zeker binnen de NAMUR-specificatie liggen.
Grenzen kab�br� analoge in�
Ondergrens
Bovengrens
Ondergrens
Mogelijke instelling is van 0,0 tot 3,6 mA.
Bovengrens
Mogelijke instelling is van 20,0 tot 22,0 mA.
Bij levering zijn 3,6 mA voor ondergrens en 21 mA voor bovengrens ingesteld.
Deze parameter is bij "split-range-functie" niet werkzaam.
Pagina 88
SIPOS SEVEN: PROFITRON, HiMod
X,X s

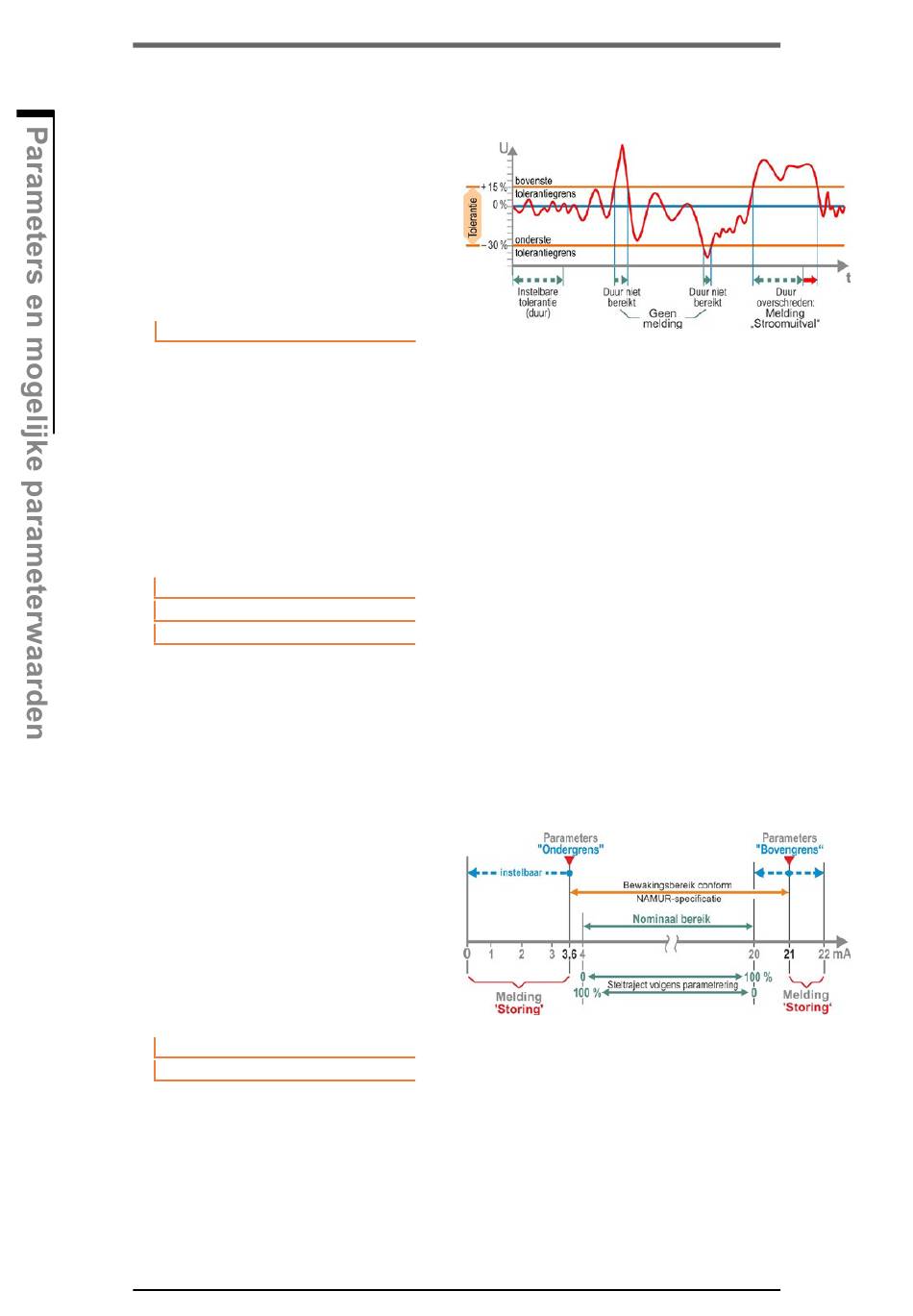

Afb�: vertraging melding stroomuitval
Afb�: grenzen kabelbreuk analoge input
Gebruiksaanwijzing
Y070.302/NL
