4 Instructies voor bediening en bedrijf
4
4�2 LEDs en display
De informatie van de actuator naar de operator vindt plaats via
■
Light emitting diodes (LED).
De light emitting diodes (LEDs) geven aan in welke status de aandrijving op dat moment is.
■
Display.
Het gekleurde grafische display informeert de gebruiker over de status van de actuator.
Overzichtelijke weergave en duidelijke menustructuur maken een gemakkelijke bediening en
parametrisatie mogelijk. Direct op de aandrijving vindt de bediening via de Drive Controller
(draai-/drukknop) plaats.
Dit hoofdstuk geeft een overzicht van de LEDs en de informatie die ze geven aan de gebruiker.
Bovendien is in het overzicht van de statusindicator op het display te zien welke uitvoerige informa-
tie er op het display voor de gebruiker te zien is.

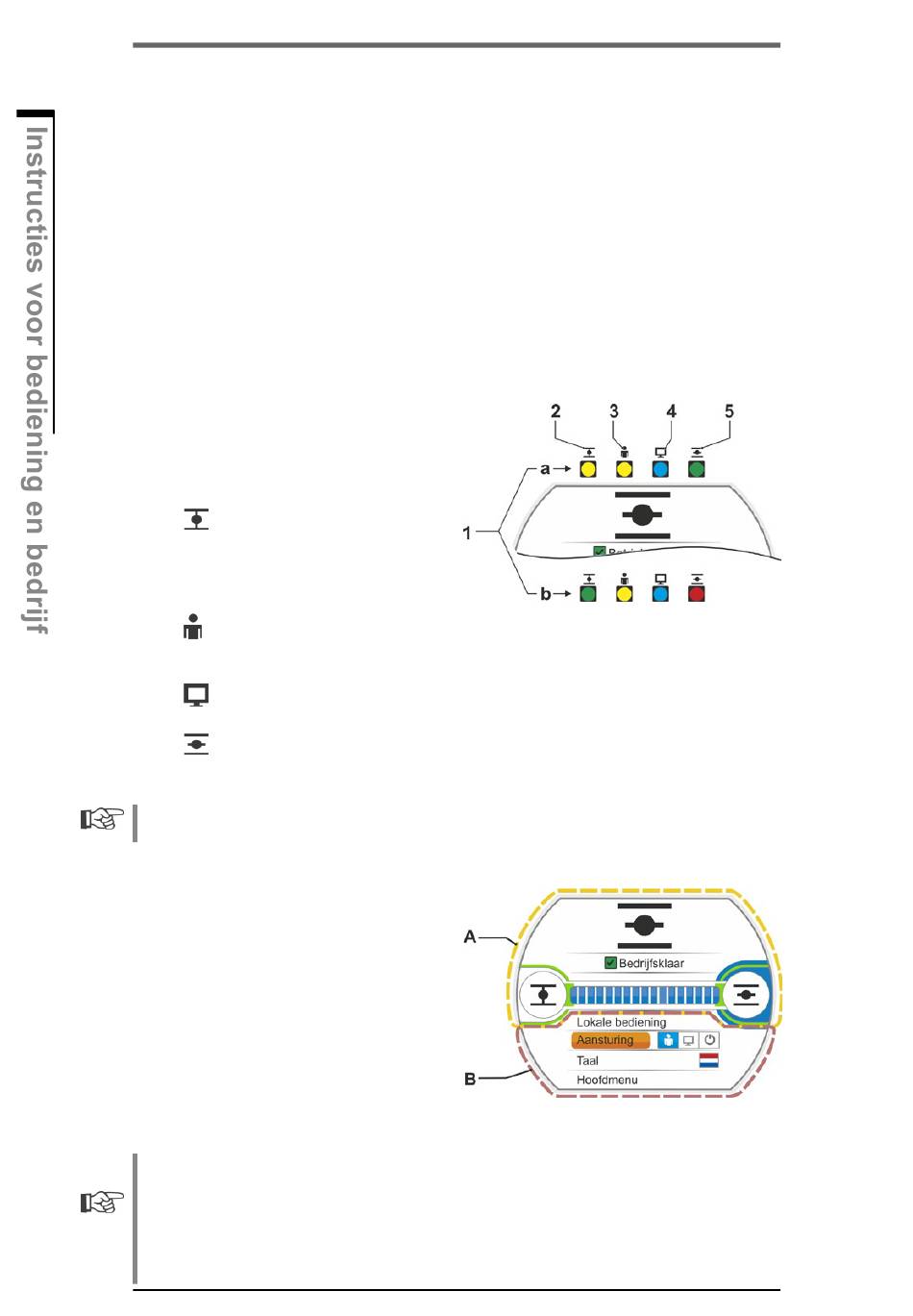

4�2�1 Overzicht van de LEDs
1 De kleuren van de leds verschillen en zijn af-
hankelijk van welke aandrijving er is besteld:
a) Standaard,
b) Met besteltoevoeging C73.
2 LED
De DICHT-LED knippert wanneer de aan-
drijving beweegt in DICHT-richting; hij
brandt continu wanneer de aandrijving in de
DICHT-eindpositie is.
3 LED
De LOK-LED brandt wanneer de aansturing
"LOK" is geselecteerd.
4 LED
De AFSTAND-LED brandt als aansturing van "AFSTAND" is geselecteerd.
5 LED
De OPEN-LED knippert wanneer de aandrijving beweegt in OPEN-richting; hij brandt continu
wanneer de aandrijving in de OPEN-eindpositie staat.
De andere beschrijvingen in deze handleiding hebben betrekking op de standaardversie van de
leds.
4�2�2 Overzicht van de statusweergaven
Delen van het display
Als er in de basistoestand op de drive control-
ler (draai-drukknop) wordt gedrukt, wordt het
display actief en is de statusweergave te zien.
Deze heeft twee delen, zie afbeelding:
■
A= In het bovenste gedeelte is informatie te
vinden over de status van de aandrijving.
■
B = In het onderste deel staat het startmenu,
van waaruit op de verschillende operationele
menu's en parametermenu's wordt overge-
schakeld.
Als er niet op de drive controller wordt gedrukt, schakelt het display na een vooraf ingestelde tijd
(standaard is 10 min) automatisch over van de actieve modus naar de stand-bymodus:
– Het display wordt donkerder en
– Op het display is de stand-byweergave te zien.
Het display kan weer worden geactiveerd door aan de drive controller te draaien of erop te druk-
ken.
Zie ook "Stand-byweergave" op pagina 94.
Pagina 16
(DICHT, geel).
(LOK, geel).
(AFSTAND, blauw).
(OPEN, groen).
SIPOS SEVEN: PROFITRON, HiMod
Afb�: LEDs
Afb�: delen van het display
Gebruiksaanwijzing
Y070.302/NL
