14 Onderhoud, inspectie, service
14
13�4�5 Aandrijving klonen
Alleen mogelijk in het gebruikersniveau 'expert' en met de aansturing 'LOK of 'UIT'.
Met de functie 'aandrijving klonen' worden alle parameterwaarden van de aandrijving
(standaardparameters, waaronder eindpositie-instelling, parameters die door de klant kunnen
worden gewijzigd en bedrijfsgegevens zoals bedrijfsuren van de motor, aantal uitschakelingen, etc.)
die op de USB-stick zijn opgeslagen (zie "13.4.2 Parameters op stick opslaan" op pagina 109),
op een 'nieuwe' elektronische eenheid worden geschreven. Zo is de aandrijving met de 'nieuwe'
elektronische eenheid identiek aan de 'oorspronkelijke aandrijving' wat de functionaliteit betreft.
Deze functie zorgt voor een makkelijke en snelle inbedrijfstelling, bijvoorbeeld nadat de
elektronische eenheid is vervangen.

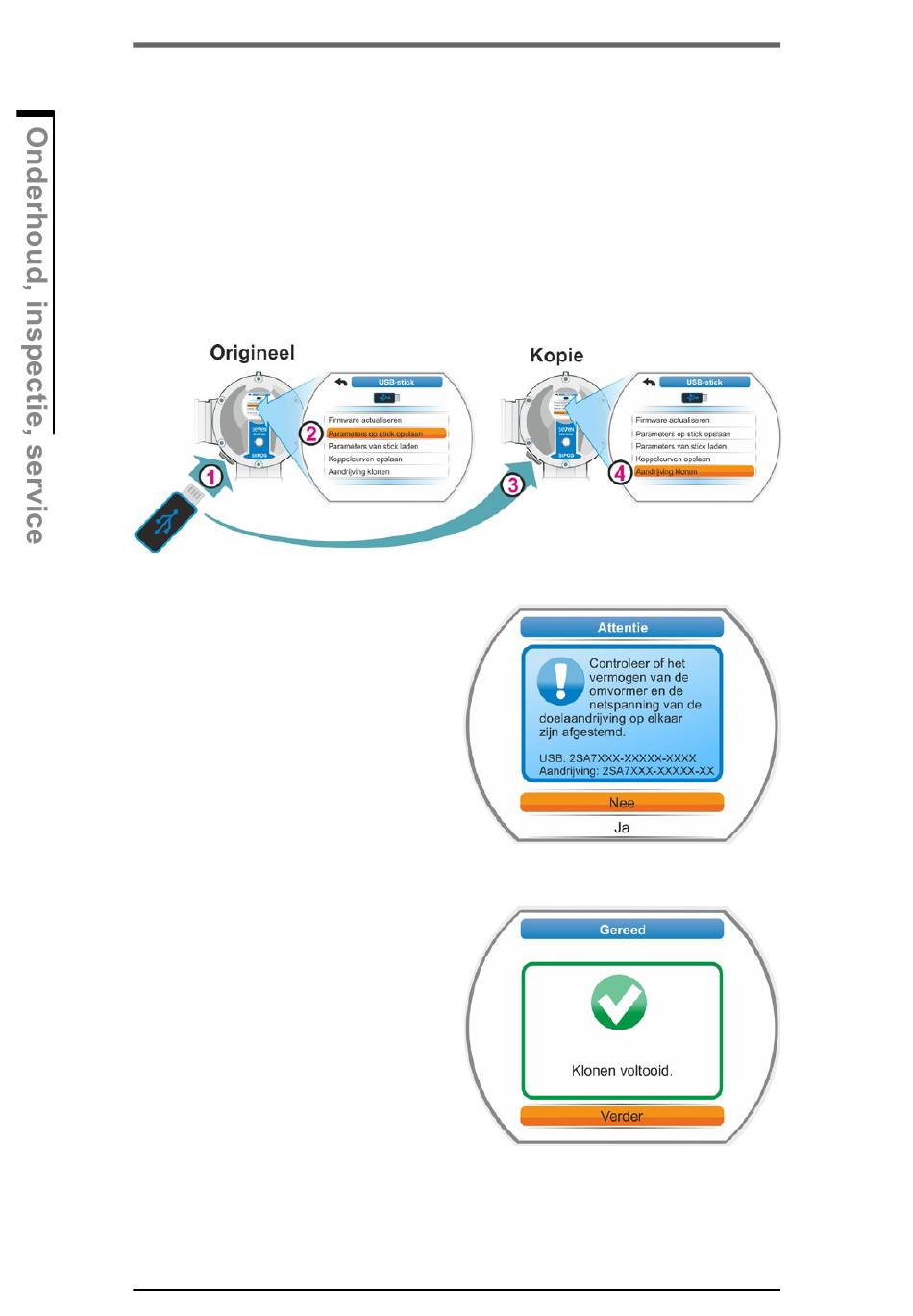

Afb� 1: verloop aandrijving klonen
Bedieningsvolgorde
1. Steek de USB-stick in de originele elektroni-
sche eenheid, zie afb. pos. 1.
Op het display verschijnt het menu 'USB-
stick'.
2. Selecteer in het menu 'parameters op stick
opslaan' (pos. 2) en bevestig dit. Zie ook
"13.4.2 Parameters op stick opslaan" op
pagina 109.
Het .STE-bestand wordt op de USB-stick
opgeslagen. Dit wordt bevestigd met een
melding.
3. Steek de USB-stick in de 'nieuwe' vervan-
gende elektronische eenheid (afb. pos. 3).
Het menu 'USB-stick' verschijnt.
4. Selecteer in het menu 'Aandrijving klonen'
(afb. pos. 4) en bevestig dit. Nu wordt het
menu 'bestand selecteren' weergegeven.
5. Selecteer het .STE-bestand van de 'originele'
aandrijving en bevestig dit.
Nu verschijnt de instructie om te controleren
of het vermogen van de omvormer en de
netspanning van de doelaandrijving kloppen.
6. Klopt dit niet? Breek het klonen dan af met
'nee'. Klopt dit? Klik dan op 'ja' om door te
gaan met klonen.
De gegevens worden van de USB-stick op
de aandrijving geschreven. Als de gegevens
zijn gekloond, wordt dit bevestigd met een
melding. Zie afb. 3.
Pagina 110
SIPOS SEVEN: PROFITRON, HiMod
Afb� 2: opmerking: vermogen omvormer en
netspanning controleren
Afb� 3: melding: klonen voltooid
Gebruiksaanwijzing
Y070.302/NL
