SIPOS SEVEN: PROFITRON, HiMod
7�4�4 Bijstellen van de eindposities
Voorwaarden
■
Er moet een geldige eindpositie-instelling zijn! Zie het vorige hoofdstuk "7.4.3 Procedure nieuwe
instelling (eerste instelling) van de eindposities" op pagina 48 als die er niet is.
■
De armatuur mag bij het begin van de eindpositie-instelling niet in verklemde toestand zijn, evt.
met handslinger/handwiel losdraaien (zie hoofdstuk 4.1).
■
De positie van het centrale wiel mag vanaf de eerste instelling niet meer worden gewijzigd en
wordt bij het bijstellen ook niet meer gewijzigd!
Afbreken van het instellen gebeurt door het selecteren van 'terug'
eindpositie-instelling blijft bewaard zolang het centrale wiel niet werd gedraaid.
Bedieningsvolgorde
1. Aansturing LOK kiezen
2. In het hoofdmenu het menu-item 'eindposities'
selecteren.
Op het display is nu het menu 'eindposities'
te zien.
3. Menu-item 'bijstelling' bevestigen (afb. 1,
pos. 1).
Op het display is nu de selectie van de eind-
positie te zien die moet worden bijgesteld
(afb. 2).
4. De eindpositie die moet worden bijgesteld,
selecteren (in dit voorbeeld de eindpositie
OPEN) en bevestigen.
Op het display is nu de melding te zien om
naar de gekozen eindpositie te gaan. Als
eindpositie OPEN werd geselecteerd, staat
de oranje markering op het eindpositiesym-
bool OPEN
geselecteerd, staat de markering op het
eindpositiesymbool DICHT
Daarnaast is op het display te zien:
– de actuele positie binnen het steltraject in
procent (afb. 3, pos. 1);
– het geldige instelbereik voor de nieuwe
eindpositie (afb. 3, pos. 2);
– de voortgangsbalk* waarmee het poten-
tiometersignaal grafisch wordt weergege-
ven (pos. 3a);
– de afwijking in % ten opzichte van de
actueel geldende eindpositie (pos. 4);
– de melding dat het
- geldige instelbereik nog niet bereikt is
(pos. 5a) of
- het instelbereik geldig is (pos. 5b).
Binnen het geldige instelbereik kan de eind-
positie worden overgenomen (6).
5. Indien noodzakelijk de markering op het
symbool van de eindpositie zetten waar
naartoe moet worden verplaatst (nieuwe
eindpositie).
* De voortgangsbalk verschijnt niet bij 2SG7 en 2SQ7.
Y070.302/NL
.
. Als eindpositie DICHT werd
.
7�4 Eindposities – meldinrichting
. De tot dusver geldende

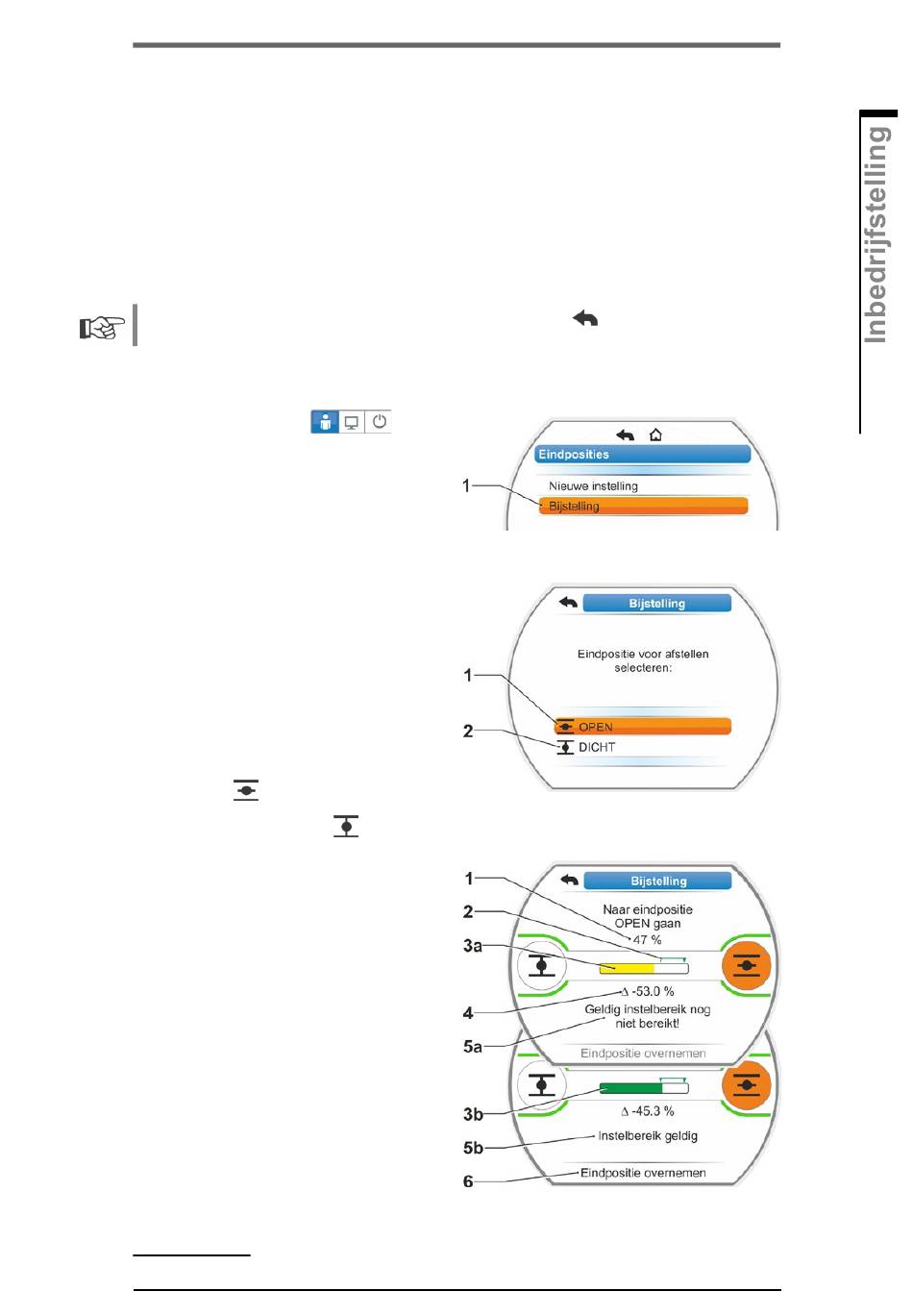

Afb� 1: bijstelling eindposities
Afb� 2: eindpositie selecteren
Afb� 3: naar nieuwe eindpositie gaan
7 Inbedrijfstelling
Pagina 53
7
