SIPOS SEVEN: PROFITRON, HiMod

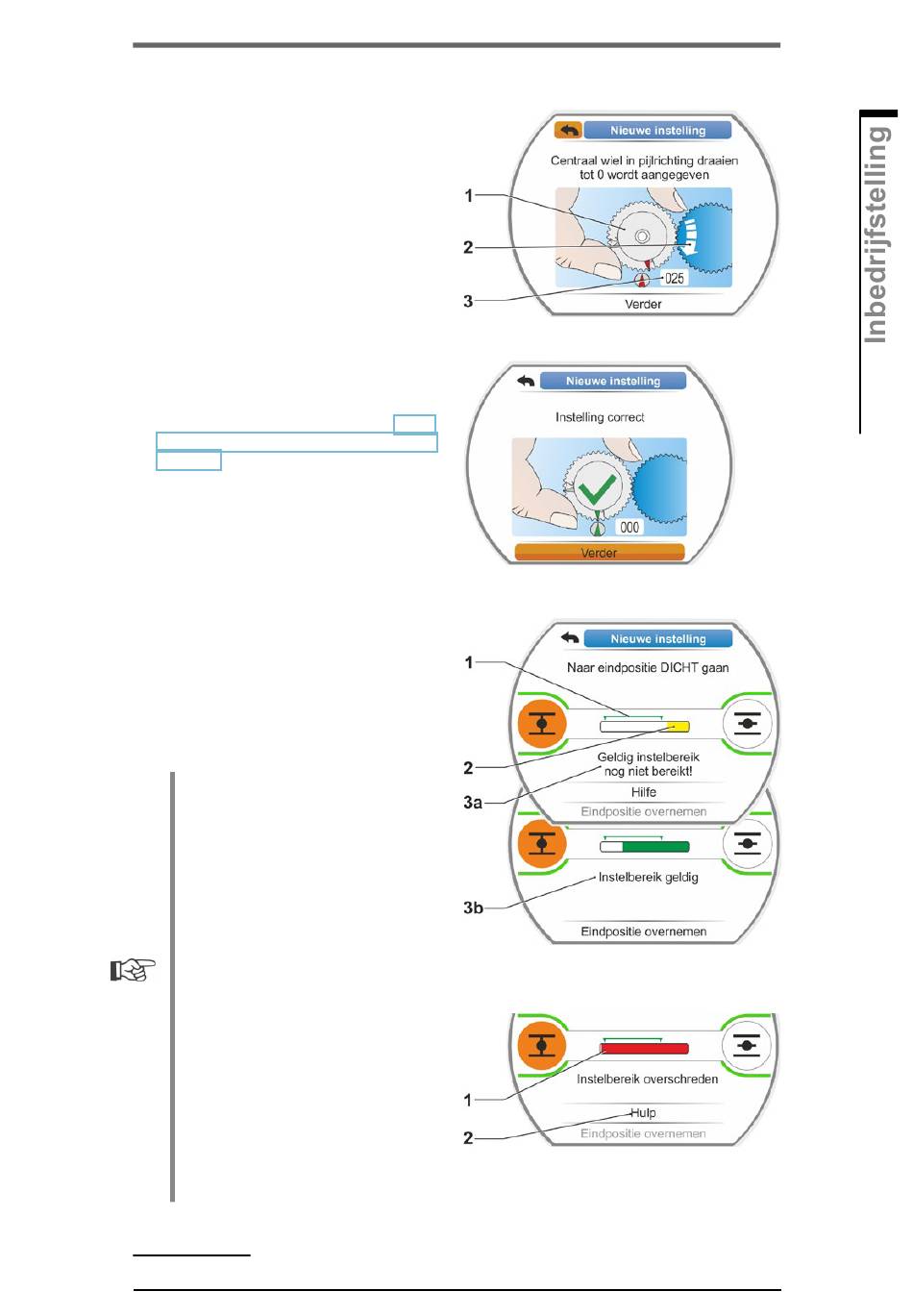

13. Centraal wiel (fig. 8, pos. 1) in de aangege-
ven pijlrichting (pos. 2) draaien tot de waarde
(pos. 3) op '000 'staat.
De correcte instelling van de eerste eindposi-
tie wordt op het display bevestigd en de oranje
selectiemarkering springt op 'verder' (afb. 9).
14. Op het display op 'verder' klikken.
De eerste eindpositie is ingesteld, het sys-
teem gaat naar de instelling van de andere
eindpositie. Op het display verschijnt de
melding de eindpositie (in dit voorbeeld eind-
positie DICHT) te benaderen.
15. Is er op de aandrijving een mechanische
positie-indicator, dan is het zinvol om de
weergave van de eerste positie nu in te
stellen. Daarmee wordt een afzonderlijke
start van de eindpositie vermeden. Zie voor
de instelling het volgende hoofdstuk "7.4.5
Mechanische positie-indicator instellen" op
pagina 55.
16. Afhankelijk van of er in de eindpositie
trajectafhankelijk of koppelgestuurd moet
worden uitgeschakeld, de aandrijving dien-
overeenkomstig naar de andere eindpositie
verplaatsen:
■
Trajectafhankelijke uitschakeling
a) De aandrijving zo ver rijden tot de
armatuur de eindpositie heeft bereikt.
Tijdens het rijden op de armatuur letten.
Op het display is informatie te vinden
over of het geldige instelbereik (afb.
10, pos. 1) bereikt is (3b) of nog niet
(3a) en de voortgangsbalk (2)* wisselt
dienovereenkomstig van kleur van geel
naar groen.
■
Als er verder dan het geldige instel-
bereik wordt gereden, verandert de
voortgangsbalk van groen in rood (afb.
11, pos. 1) en de melding 'instelbereik
overschreden' verschijnt.
'Hulp' selecteren (afb. 11, pos. 2) en
bevestigen. Er verschijnt een melding
om de overbrenging meldinrichting te
wijzigen. De melding bevestigen en
het schuifwiel op de meldinrichting
overeenkomstig instellen (zie ook
bedieningsstap 7) en de instelling van
de eindposities herhalen.
■
Als de eindpositie voor het geldige
instelbereik bereikt is of als er voor
het bereiken van de eindpositie door
blokkade koppelgestuurd werd uitge-
schakeld, bijv. bij een zwaar lopende
actuator, ongunstig toerentalverloop of
door tegen een mechanische aanslag
aanrijden (terugrijden naar de ge-
wenste eindpositie), dan wordt dit met
'koppelgestuurd uitgeschakeld' op het
display weergegeven.
* De voortgangsbalk verschijnt niet bij 2SG7 en 2SQ7.
Y070.302/NL
7�4 Eindposities – meldinrichting
Afb� 8: centraal wiel instellen
Afb� 9: instelling 1e eindpositie correct
Afb� 10: naar eindpositie DICHT gaan bij
trajectafhankelijke uitschakeling
Afb� 11: eindpositiebereik overschreden
7 Inbedrijfstelling
Pagina 51
