7 Inbedrijfstelling
7.4 Eindposities – meldinrichting
7
7�4�3 Procedure nieuwe instelling (eerste instelling) van de eindposities
De instelling van de eindposities wordt direct op de actuator uitgevoerd.
De armatuur mag niet vastgeklemd zitten. Eventueel met de handslinger / het handwiel losmaken.
Zie voor de bediening van de handslinger / het handwiel het hoofdstuk "4.1 Handslinger, handwiel"
op pagina 15.
Afbreken van het instellen gebeurt door het selecteren van "Terug"
eindpositie-instelling blijft bewaard zolang het centrale wiel niet werd gedraaid.
1. Aansturing LOK kiezen
2. In het hoofdmenu het menu-item 'eindposities'
selecteren.
Op het display is nu het menu 'eindposities'
te zien.
3. Menu-item 'nieuwe instelling' bevestigen.
Op het display verschijnt een dialoog 'alleen
eindposities' instellen (afb. 2, pos. 1) of de
instelling 'volledig' doorvoeren met de para-
meters die voorwaarde zijn voor een juiste
eindpositie-instelling (pos. 2).
Deze parameters zijn:
– Sluitrichting (met de klok mee of tegen de
klok in);
– Toerental (in DICHT- en OPEN-richting);
– Uitschakeltype (koppelgestuurd
of trajectafhankelijk in DICHT- en
OPEN-eindpositie);
– Uitschakelkoppel (in de eindpositie
DICHT en in de eindpositie OPEN).
Deze parameters zijn reeds in hoofdstuk 7.3
beschreven.
4. Menu-item 'alleen eindposities' selecteren
en bevestigen. (Ga bij 2SG7 en 2SQ7 verder
met stap 11.)
Op het display is nu de animatie "deksel
meldinrichting afschroeven" te zien.
5. 4 schroeven (afb. 3, pos. 1) van het deksel
meldinrichting afschroeven en het deksel
eraf halen.
6. Op het display op 'verder' klikken.
Op het display is nu 'overbrenging meldin-
richting aan de armatuur aanpassen' te zien.
7. Trapwaarde overnemen uit
– menu hulpoverbrenging, zie "Instelling
meldinrichting" op pagina 39
– of uit tabel "Instelling meldinrichting zon-
der hulpoverbrenging" op pagina 47
en het schuifwiel (afb. 3, pos. 2) zo bewe-
gen dat de tandkrans ervan tegenover de
gewenste trapwaarde op de schaal staat.
Pagina 48
SIPOS SEVEN: PROFITRON, HiMod
.

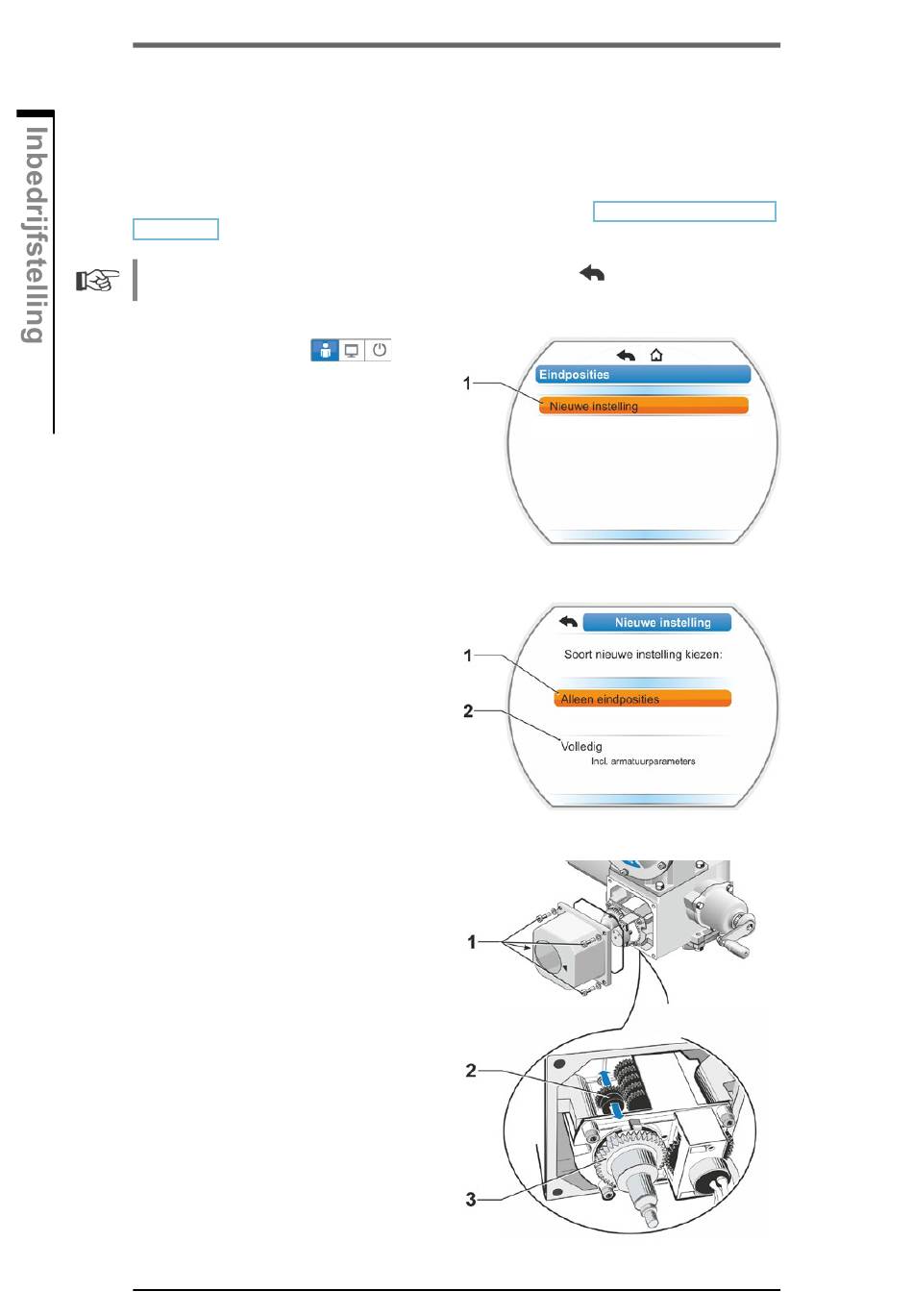

Afb� 1: nieuwe instelling eindposities
Afb� 2: eindpositie-instellingen met of
zonder parameters
Afb� 3: overbrenging meldinrichting
instellen
Gebruiksaanwijzing
. De tot dusver geldende
Y070.302/NL
