In dit hoofdstuk worden de parameters en mogelijke parameterwaarden op een rijtje gezet die
direct betrekking op de armatuur hebben. De volgorde van de beschrijving van de afzonderlijke
parameters komt overeen met de opbouw van het menu, zie afbeelding.
Het navigeren door het menu wordt in hoofdstuk
"4.4 Navigeren door de menu's" op pagina 23
beschreven.
De mogelijke parameterwaarden voor
■
toerentallen (steltijden bij 2SG7 en 2SQ7) –
zie tabellen in hoofdstuk "7.3.2 Toerentallen/
steltijden parametreren" op pagina 41;
■
Uitschakelkoppels zie hoofdstuk "7.3.3 Wijzen
van uitschakeling en uitschakelkoppels/krach-
ten parametreren" op pagina 42.
8�2�1 De parameters in het menu
ʻarmatuur' wijzigen
Het wijzigen van de parameterwaarden in het
menu 'armatuur' verschilt en is afhankelijk van of
■
een eigenschap of
■
een getal wordt gewijzigd.
De afzonderlijke bedieningsstappen beschrijven
de volgende bedieningsvolgordes.
De eigenschap van een parameter wijzigen
Als voorbeeld wordt de eigenschap van de
parameter 'sluitrichting' van 'met de klok mee' in
'tegen de klok in' gewijzigd.
1. In het menu 'armatuur' de parameter
'sluitrichting' selecteren; de oranje selectie-
markering op de regel onder 'sluitrichting'
zetten (afb. pos. 1).
De selectiemarkering kan niet op de titel, hier
'sluitrichting' worden gezet, maar alleen op
de regel eronder met de actuele parameter.
2. Selectie bevestigen (pos. 2).
Op het display is nu het menu 'sluitrichting'
te zien. De selectiemarkering staat bij de
eerste parameterwaarde.
Opmerking: de actuele parameterwaarde
wordt gemarkeerd met een vinkje
3. Nieuwe parameter voor de aansturing selec-
teren; in het voorbeeld hiernaast de oranje
selectiemarkering op 'tegen de klok in' zetten
(pos. 3).
Pagina 62
SIPOS SEVEN: PROFITRON, HiMod
Sluitrichting
Toerental
Uitschakeltype
Uitschakelkoppel
Eindpositiebereik
Blokkade overwinnen

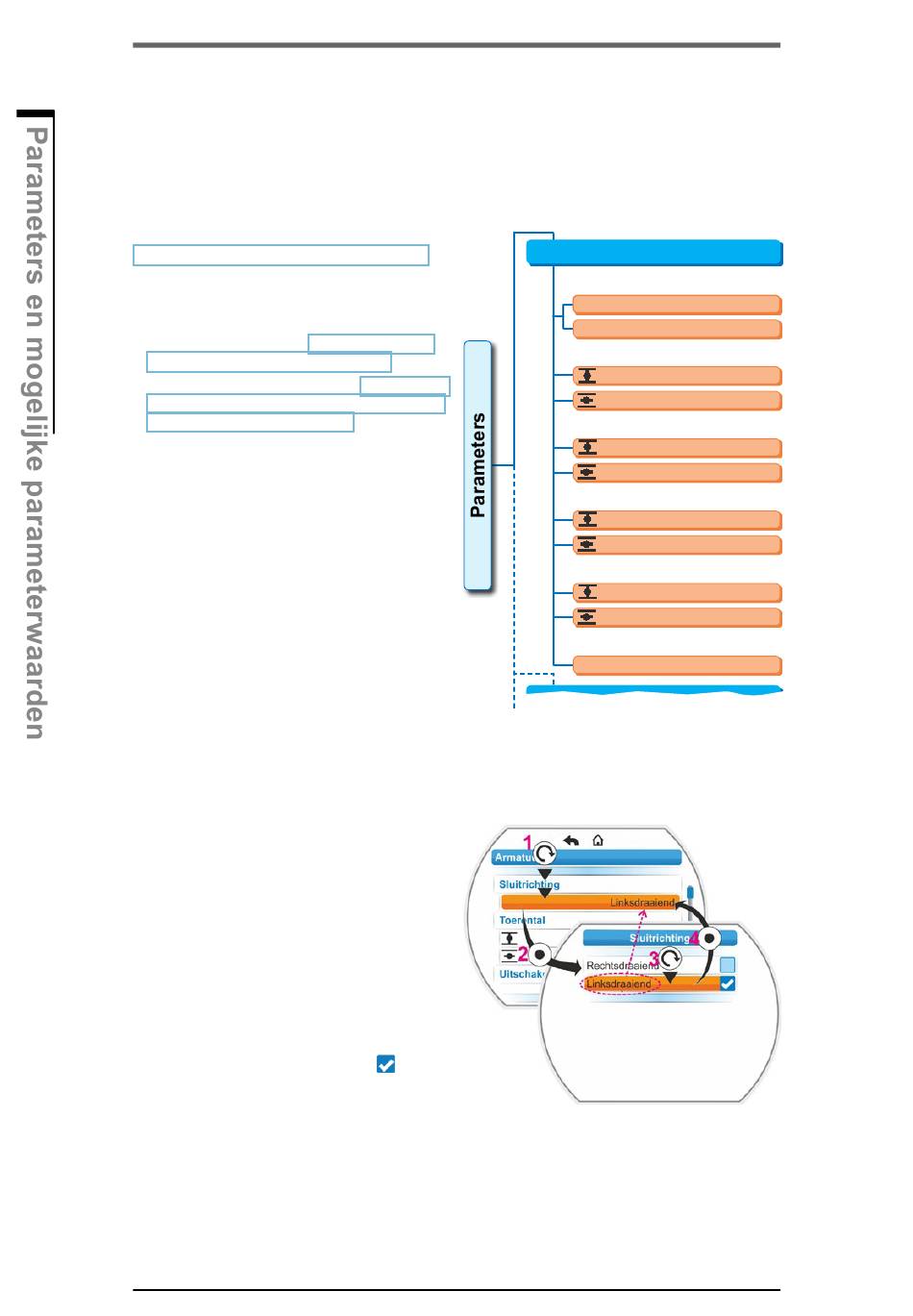

Afb�: menu armatuur
.
Afb�: eigenschap van een parameter in het
menu armatuur wijzigen
Gebruiksaanwijzing
Armatuur
*
Met de klok mee
Tegen de klok in
XX t/min
XX t/min
traj.afh./kop.gestuurd.
traj.afh./kop.gestuurd.
*
XX Nm
XX Nm
0 – XX %
XX – 100 %
Aantal pogingen
Alternatieve aansturing
* Niet bij 2SQ7
Y070.302/NL
