Gebruiksaanwijzing
SIPOS SEVEN: PROFITRON, HiMod
4
Instructies voor bediening en bedrijf
4�1 Handslinger, handwiel
■
Machinale bediening van de handslinger / het handwiel is niet toegestaan.
■
Na de inbedrijfstelling de aandrijving niet met de handslinger / het handwiel verder laten komen
dan de vastgestelde eindposities.
■
Bij het indrukken van de handslinger / het handwiel erop letten dat de hand zich niet tussen de
handslinger / het handwiel en de behuizing bevindt: beknellingsgevaar! Zie de volgende stap in
de bediening 3
Als de motor aan staat, staat de handslinger / het handwiel stil.
Bediening
Bediening van alle actuatoren behalve bij
2SG7 en 2SQ7:
1. De aandrijving moet zich in stilstand bevin-
den (1).
2. De klem (optie) lostrekken (2). De klem dient
als beveiliging tegen het per ongeluk koppe-
len van de handslinger / het handwiel als de
aandrijving aan hoge trillingen of waterdruk
(beschermingsklasse IP 68) is blootgesteld.
3. Handslinger/handwiel in de richting van de overbrengingsbehuizing tegen de veerkracht in
indrukken (3) en draaien (4). (Let op: beknellingsgevaar bij het indrukken!)
Als de handslinger / het handwiel wordt ingedrukt, stopt de motor. Pas na het loslaten van de hand-
slinger / het handwiel kan de aandrijving weer elektrisch worden bewogen.
Wanneer bij de status "AFSTAND" de aandrijving handmatig wordt versteld en er een verplaat-
singscommando actief is, verplaatst de aandrijving zich onmiddellijk na het loslaten van de slinger /
het handwiel.
Alleen bij 2SG7:
Handwiel draaien zonder in te drukken. De handbediening overrulet de werking van de motor: wan-
neer het handwiel bij een werkende motor wordt gedraaid, vindt er afhankelijk van de draairichting,
een verlenging of vermindering van de steltijd plaats.
Alleen bij 2SQ7:
Schakel de handbediening alleen in als de motor
is gestopt met draaien, zie afbeelding.
Als de motor wordt ontkoppeld, wordt de handbe-
diening automatisch uitgeschakeld.
Als de motor is ingeschakeld, staat het handwiel
stil.
Draairichting
De handslinger / het handwiel met de klok meedraaien veroorzaakt bij
■
Draaiaandrijving 2SA7: met de klok mee draaien bij de uitgaande as (met uitzondering van
2SA7.7. en 2SA7.8.).
■
Zwenkaandrijvingen 2SG7 en 2SQ7: met oog op de mechanische positie-indicator met de klok
mee draaien bij de koppeling of zwenkhendel.
Afhankelijk van de aangebouwde overbrenging kan de draairichting verschillen.
Y070.302/NL
4 Instructies voor bediening en bedrijf

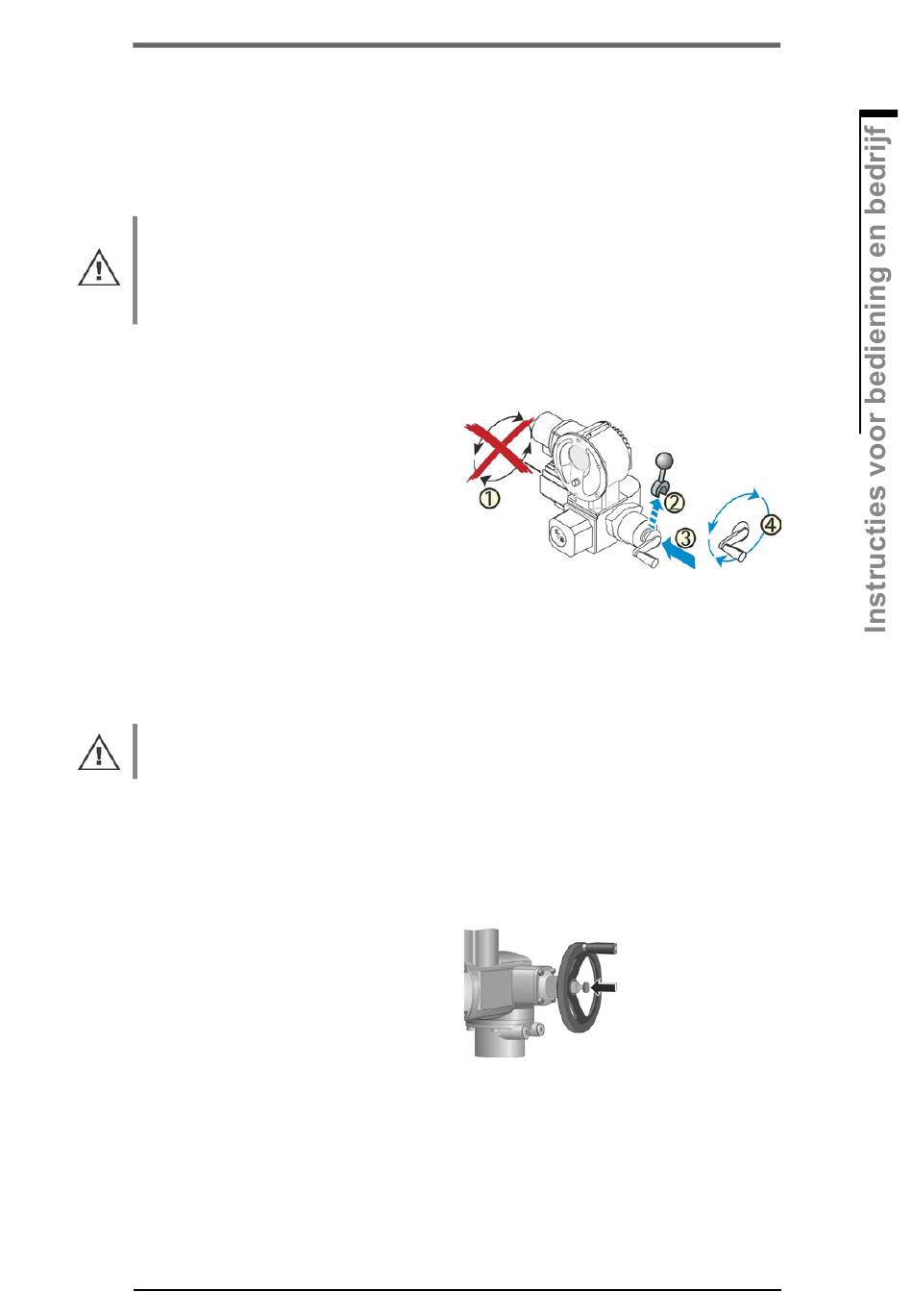

Afb�: handslinger bedienen
Afb�: handbediening inschakelen bij 2SQ7
4
