7 Inbedrijfstelling
7.5 Eindposities – non-intrusive
7
7�5 Eindposities instellen bij uitvoering met
ʻnon-intrusive'-positiegever
De PROFITRON-actuatoren zijn ofwel met meldinrichting of in de "non-intrusive"-uitvoering met
de non-intrusive positiegever (niP) verkrijgbaar. De instelling van de eindposities met meldinrich-
ting wordt in het vorige hoofdstuk 7.4 beschreven.
Bij de HiMod-actuator is de "non-intrusive"-positiegever standaard.
Als actuatoren op armaturen gemonteerd worden aangeleverd, vindt deze stap meestal plaats
bij de leverancier van de armaturen. Bij de inbedrijfstelling moet een controle van de instelling
plaatsvinden.
7�5�1 Nieuwe instelling (eerste instelling)
De instelling van de eindposities wordt direct op de actuator uitgevoerd.
De armatuur mag niet vastgeklemd zitten. Eventueel met de handslinger / het handwiel losmaken.
Zie voor de bediening van de handslinger / het handwiel het hoofdstuk 4.1.
De volgorde welke eindpositie het eerst wordt ingesteld, is niet dwingend. In het volgende voor-
beeld worden de displaymeldingen voor de OPEN-eindpositie weergegeven. De meldingen bij de
instelling van de DICHT-eindpositie zijn inhoudelijk hetzelfde.
Afbreken van het instellen gebeurt door het selecteren van 'terug'
eindpositie-instelling blijft bewaard zolang de aandrijving niet werd verplaatst.
Bedieningsvolgorde
1. Aansturing LOK kiezen
2. In het hoofdmenu het menu-item 'eindposities'
selecteren.
Op het display is nu "nieuwe instelling"
(afb. 1) te zien.
3. De selectie bevestigen.
Op het display verschijnt een dialoog 'alleen
eindposities' instellen (afb. 2, pos. 1) of de
instelling 'volledig' doorvoeren met de para-
meters die voorwaarde zijn voor een juiste
eindpositie-instelling (pos. 2).
Deze parameters zijn
– Sluitrichting (met de klok mee of tegen de
klok in);
– Toerental (in DICHT- en OPEN-richting);
– Uitschakeltype (koppelgestuurd of trajec-
tafhankelijk in DICHT- en OPEN-eindpo-
sitie);
– Uitschakelkoppel (in de eindpositie
DICHT en in de eindpositie OPEN).
Deze parameters zijn reeds in hoofdstuk 5.3
beschreven.
4. Menu-item 'alleen eindposities' selecteren
en bevestigen. Op het display is nu de vraag
te zien welke eindpositie, DICHT of OPEN,
als eerste moet worden ingesteld.
Pagina 56
SIPOS SEVEN: PROFITRON, HiMod
.

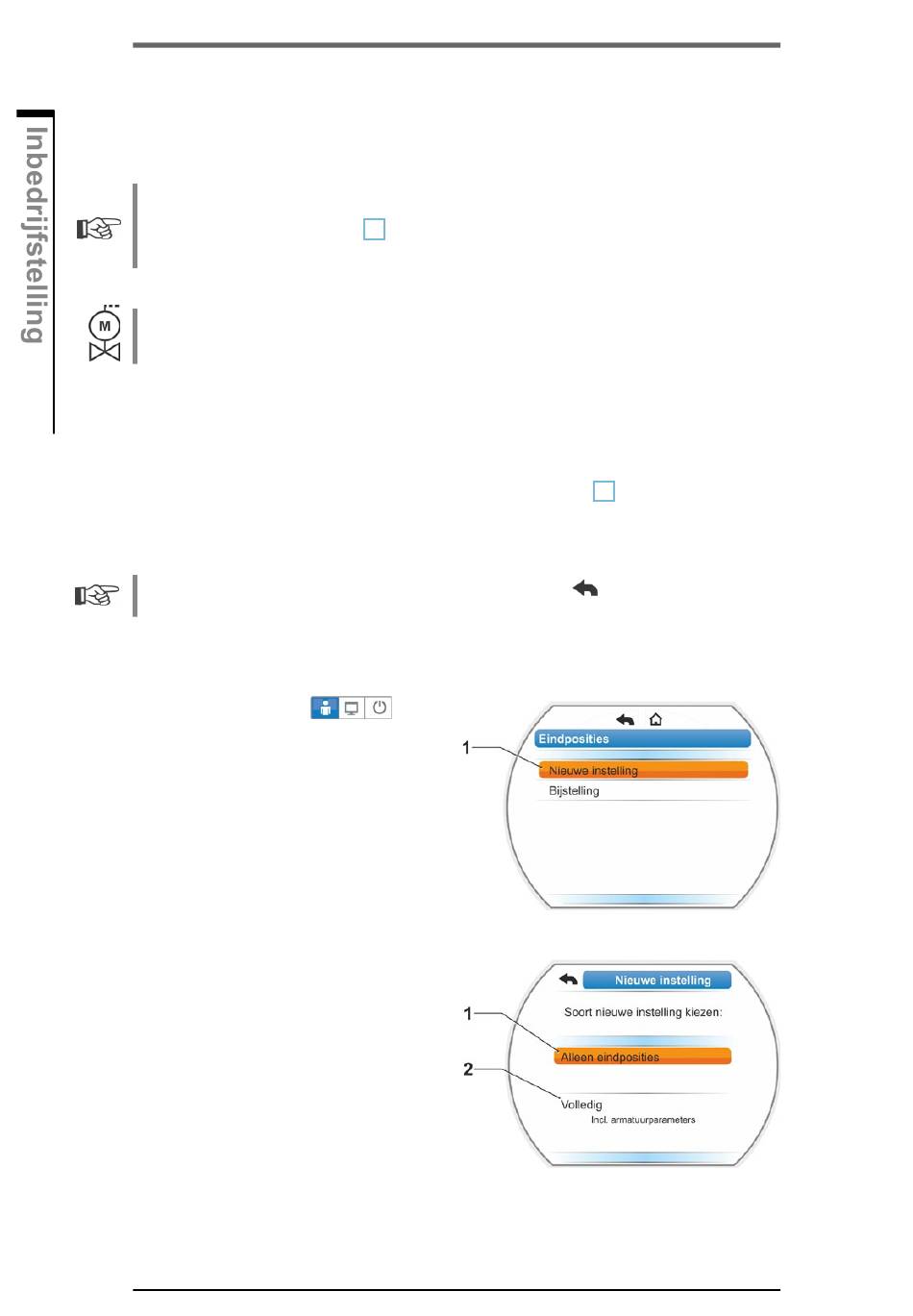

Afb� 1: nieuwe instelling eindposities
Afb� 2: eindpositie-instellingen met of
zonder parameters
Gebruiksaanwijzing
. De tot dusver geldende
Y070.302/NL
