De hogedrukschakelaar installeren
Servicehandleiding
106
INFORMATIE
Het is OOK mogelijk de leiding(en) van de component door te knippen met een
buissnijder. Zorg dat de resterende leidinguiteinde(n) van componenten van de
koelmiddelleidingen worden verwijderd door het/de soldeerpunt(en) van de
leiding(en) van de componenten te verwarmen met een zuurstof-acetyleentoorts.
7 Installeer een plug of dop op de koelmiddelleiding om te voorkomen dat vuil
of onzuiverheden in de leiding binnendringen.
8 Voor
installatie
"4.7.2 Reparatieprocedures" [
1 Verwijder de plug of dop van de koelmiddelleiding en zorg dat deze schoon is.
2 Installeer de hogedrukschakelaar op de juiste plaats.
3 Vul het koelmiddelcircuit met stikstof. De druk van de stikstof MAG NIET
hoger zijn dan 0,02 MPa.
4 Wikkel een natte doek rond de hogedrukschakelaar en eventuele andere
componenten in de buurt van de hogedrukschakelaar en soldeer de leiding
van de hogedrukschakelaar aan de koelmiddelleiding.
A
b
b
a
c

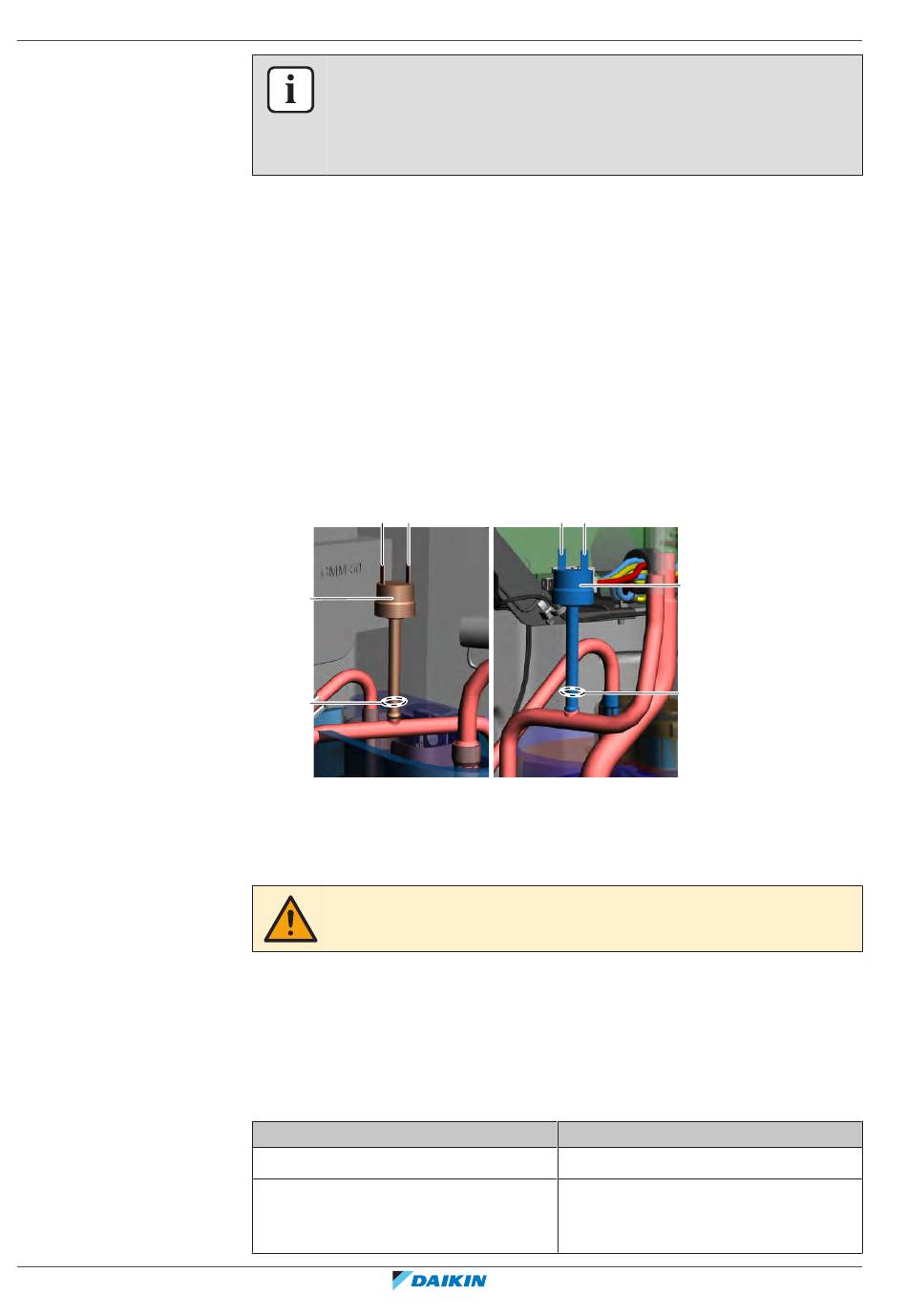

A 2MXM50 + 2AMXM50 units
B 2MXM68 + 3MXM + 3AMXM + 4MXM + 5MXM units
a Hogedrukschakelaar
b Faston-connector
c Leiding hogedrukschakelaar
VOORZICHTIG
Bij oververhitting wordt de drukschakelaar beschadigd of vernietigd.
5 Wanneer het solderen is voltooid, stopt u de toevoer van stikstof wanneer het
onderdeel is afgekoeld.
6 Sluit de Faston-connectors aan op de hogedrukschakelaar.
7 Voer een lektest uit, zie "5.2.1 Controleprocedures" [
8 Voeg
koelmiddel
"5.2.2 Reparatieprocedures" [
Is het probleem opgelost?
Ja
Nee
van
de
hogedrukschakelaar,
4
105].
B
b
b
toe
aan
het
4
284].
Actie
Geen verdere actie vereist.
Ga terug naar problemen oplossen voor
de specifieke fout en ga door met de
volgende procedure.
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
a
c
4
278].
koelmiddelcircuit,
+CVXM20A+CTXA15A+CTXA15B
