Voorpaneel sluiten
Servicehandleiding
220
Binnenunits voor vloermontage

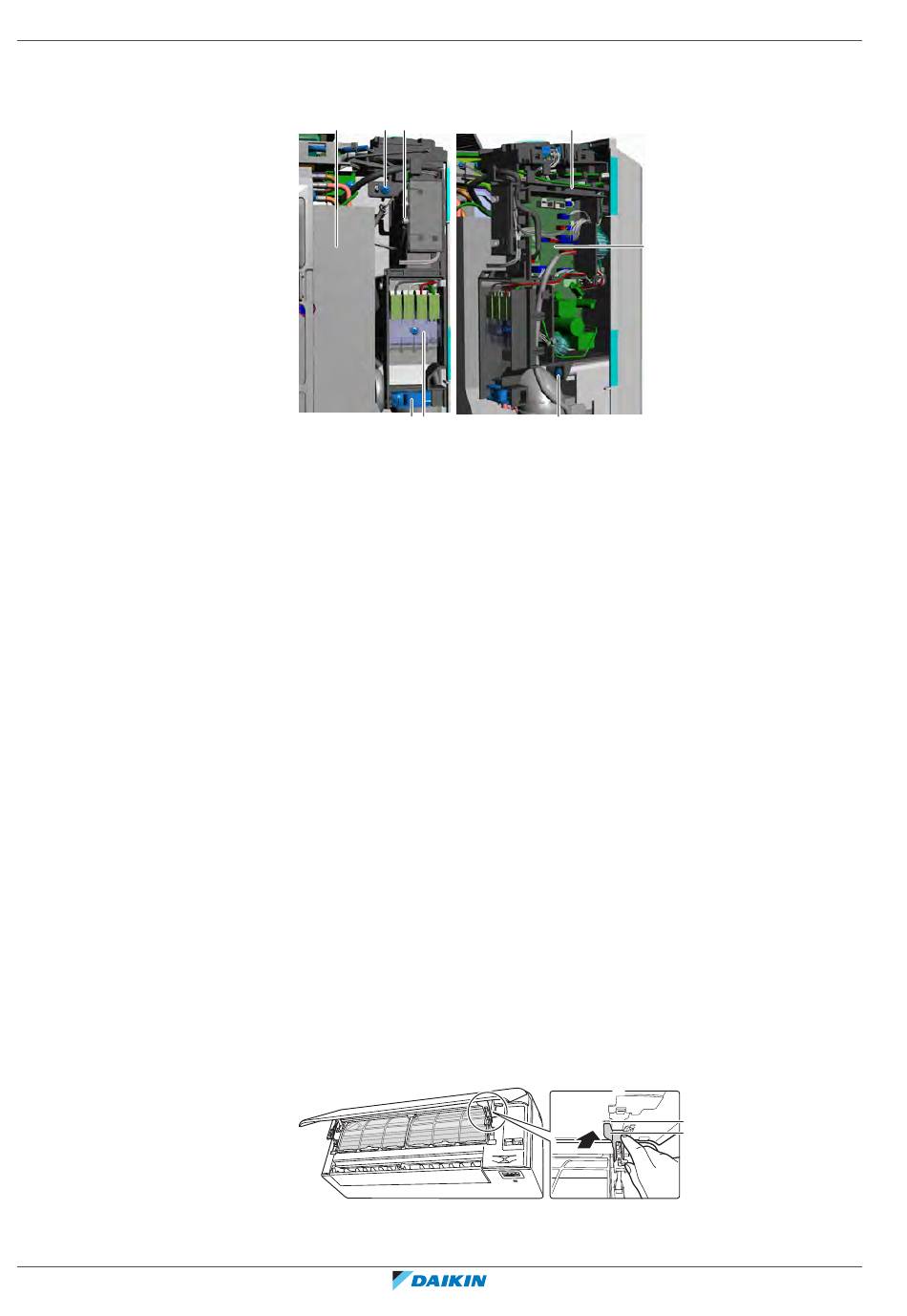

1 Installeer de schakelkast op de juiste locatie op de binnenunit.
d
f
c
b
a
a Voedingsklem X1M
b Steun voedingsbedrading
c Schroef (aardingsdraad)
d Plaat
e Printplaat ventilator binnenunit
f Schroef schakelkast
g Schakelkast
2 Leid de stekkers van de ventilatormotor van de binnenunit, motor van de
zwenkklep,
dempermotor,
warmtewisselaar) in de schakelkast en sluit ze aan op de hoofdprintplaat van
de binnenunit.
3 Installeer en draai de twee schroeven vast om de schakelkast te bevestigen.
4 Bevestig de kabelbomen aan de schakelkast indien nodig.
5 Installeer de luchtthermistor en de thermistor van de warmtewisselaar in de
houders.
6 Sluit de aardingsdraad met de schroef aan op de achterzijde van de
schakelkast.
7 Installeer de plaat en bevestig deze met de schroef aan de warmtewisselaar
van de binnenunit.
8 Sluit de voedingsbedrading aan op voedingsklem X1M.
9 Installeer de steun van de voedingsbedrading. Plaats en draai de schroef vast.
CTXA15A en CTXA15B units
1 Installeer de filters weer.
2 Hef het voorste paneel enigszins op en verwijder de steun van het
bevestigingslipje.
a Achterzijde van het voorste paneel
b Bevestigingslipje
g
e
f
stroomunit
en
thermistors
a
b
c
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
(lucht
+
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
