a
b
9.5

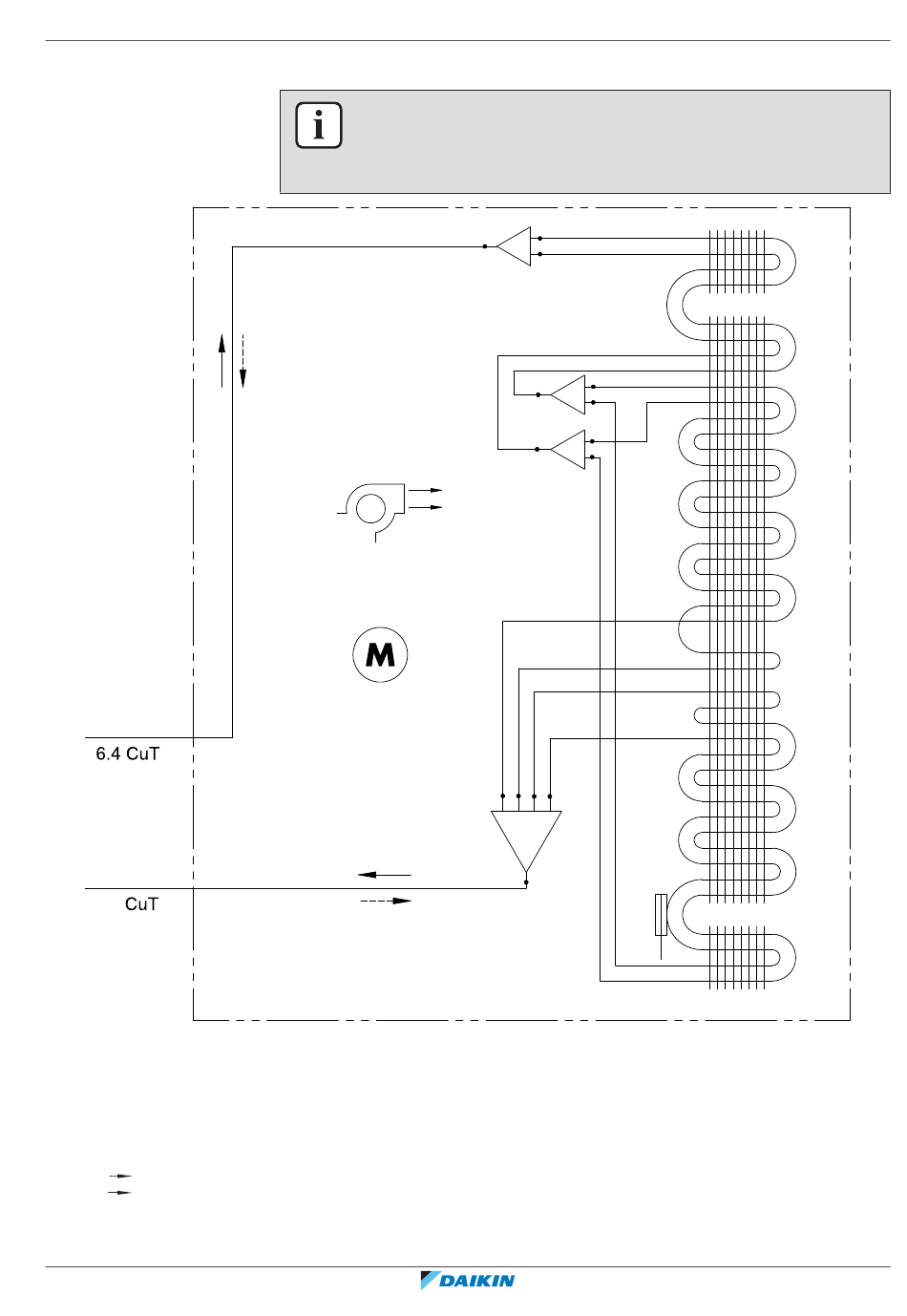

a Lokaal leidingwerk (vloeistof: Ø6,4 mm flare-aansluiting)
b Lokaal leidingwerk (gas: Ø9,5 mm flare-aansluiting)
c Ventilator kruisstroom
d Warmtewisselaar
e Verdeler
f Gas-scheidingsstuk
M1F Ventilatormotor
R1T Thermistor (warmtewisselaar)
Verwarmen
Koelen
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
CTXA15A + CTXA15B
INFORMATIE
De schema's in deze handleiding kunnen onnauwkeurig zijn omwille van wijzigingen/
aanpassingen aan de unit. De juiste schema's worden bij de unit geleverd en zijn ook
te vinden in het boekje met technische gegevens.
c
M1F
7
e
e
e
f
R1T
Technische gegevens
|
d
Servicehandleiding
317
