4
|
Onderdelen
De schakelkast verwijderen
Servicehandleiding
214
a
b
c
a Schroef
b Bevestigingsplaat sensor
c Metalen plaat

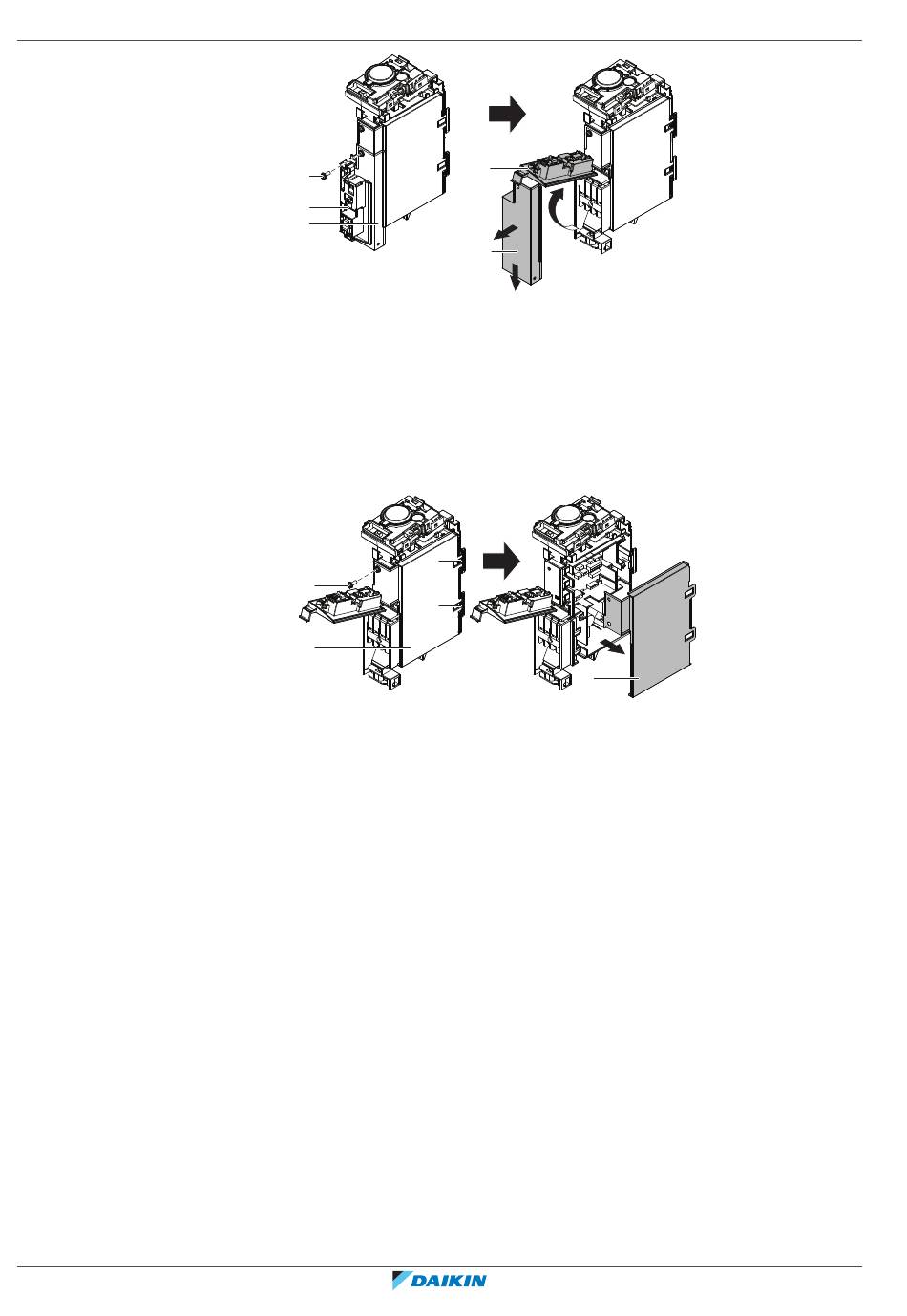

HET PANEEL VAN DE ELEKTRISCHE BEDRADINGSKAST VERWIJDEREN
Vereiste: Open het klemmenblok.
1 Verwijder 1 schroef van de elektrische bedradingskast.
2 Maak de 2 lipjes op het paneel van de elektrische bedradingskast los en
verwijder deze.
a
b
a Schroef
b Paneel bedradingskast
c Lipjes
CTXA15A en CTXA15B units
Vereiste: Stop de unit via de gebruikersinterface.
Vereiste: Zet de betreffende stroomonderbreker UIT.
Vereiste: Zie "4.18 Plaatwerk" [
1 Koppel de bedrading van de voeding los van voedingsklem X1M.
2 Verwijder de schroef en steun van de voedingsbedrading.
3 Trek aan de klem en verwijder de thermistor van de warmtewisselaar uit de
houder.
4 Verwijder de schroef en verwijder het paneel.
5 Verwijder de schroef om de aardingsdraad los te koppelen van de
warmtewisselaar
b
1
3
c
2
c
c
b
4
194] om de vereiste panelen te verwijderen.
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
