De motor van het zwenkrooster installeren
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
b
c
d

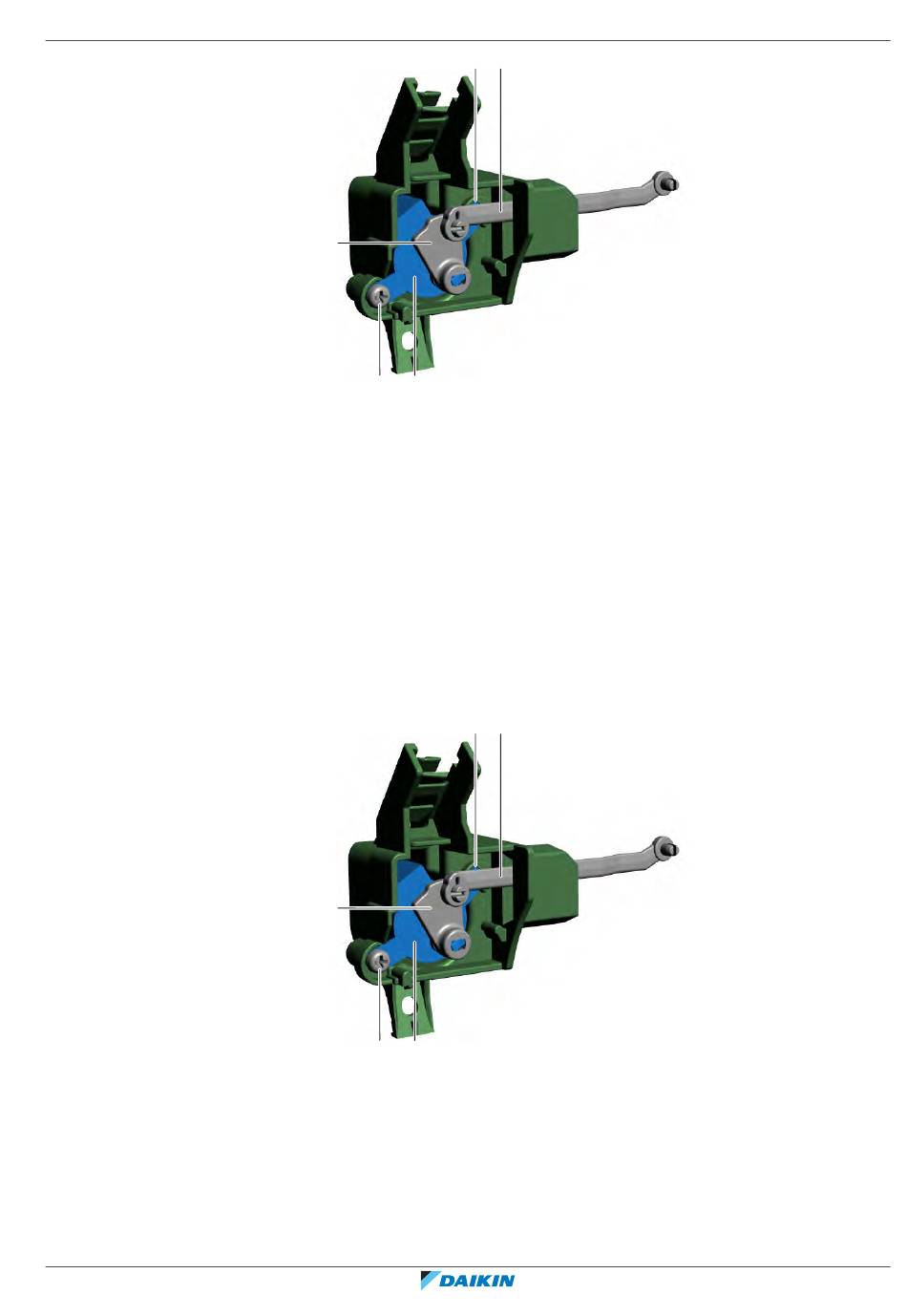

a Stang
b Koppelstuk
c Schroef (bevestiging motor zwenkrooster)
d Motor van het zwenkrooster
9 Verwijder de 2 schroeven waarmee de motor van het zwenkrooster is
bevestigd aan de steun.
10 Verwijder de motor van het zwenkrooster.
11 Koppel de kabelboom los van de motor van het zwenkrooster.
12 Voor
installatie
"4.24.2 Reparatieprocedures" [
1 Sluit de kabelboom aan op de motor van het zwenkrooster.
2 Installeer de motor van het zwenkrooster op de juiste locatie op de steun.
b
c
d
a Stang
b Koppelstuk
c Schroef (bevestiging motor zwenkrooster)
d Motor van het zwenkrooster
3 Installeer en draai de 2 schroeven vast om de motor van het zwenkrooster te
bevestigen aan de steun.
4 Leid de stang en het koppelstuk in de steun naar de juiste locatie.
5 Sluit de stang en het koppelstuk aan op de motor van het zwenkrooster.
c
a
van
de
motor
van
4
251].
c
a
4
Onderdelen
|
het
zwenkrooster,
Servicehandleiding
253
zie
