De DC-ventilatormotor installeren
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
GEVAAR: RISICO OP ELEKTROCUTIE
Wacht minstens 10 minuten nadat de stroomonderbreker UIT is gezet, om ervoor te
zorgen dat de spanning van de gelijkrichter minder dan 10 V DC is voordat u
doorgaat.

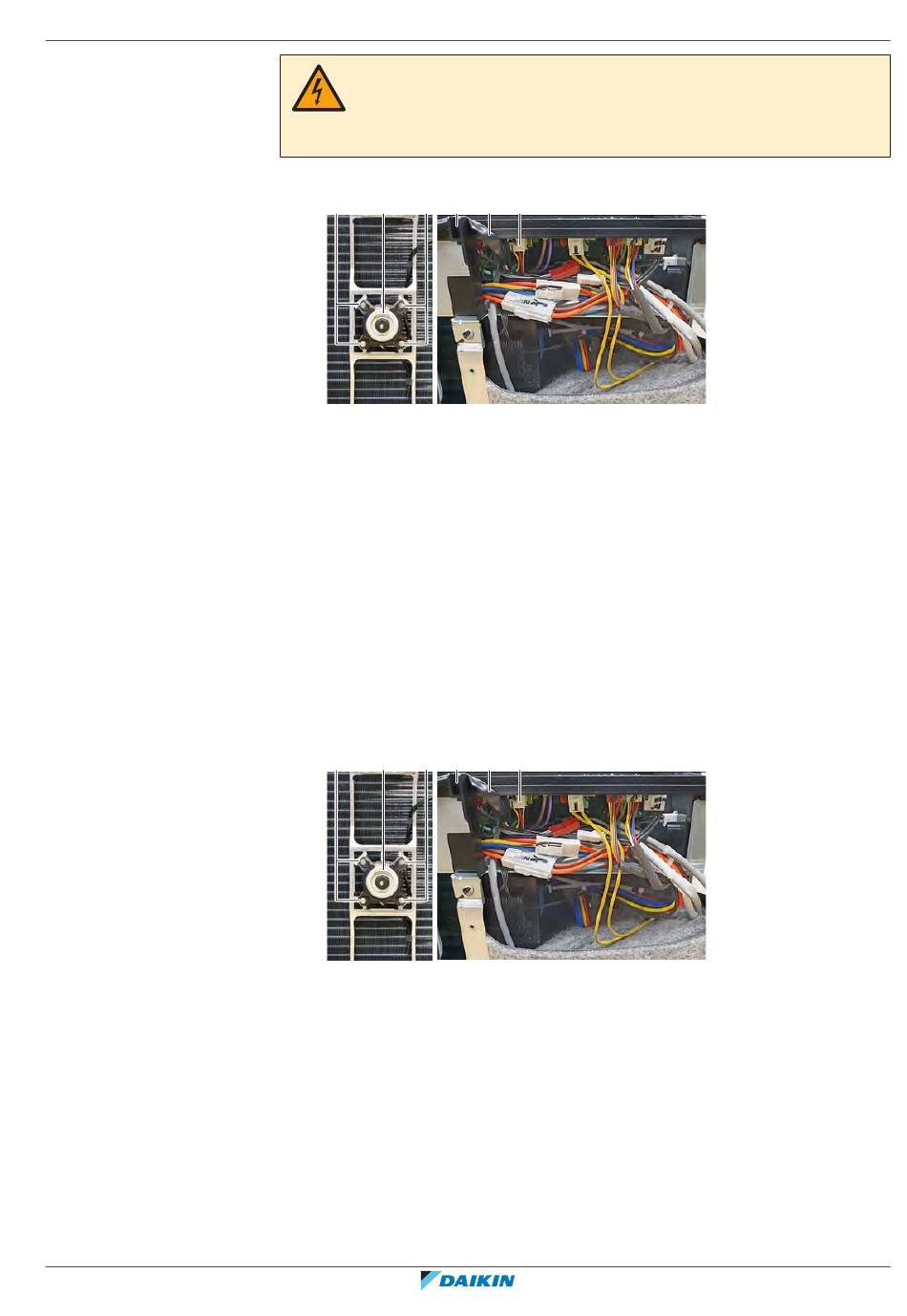

2 Koppel de stekker van de DC-ventilatormotor los van de hoofdprintplaat.
d
e
d
c
a Stekker DC-ventilatormotor
b Kabelboom DC-ventilatormotor
c Schakelkast
d Schroef
e Samenbouw DC-ventilatormotor
3 Maak de kabelboom van de DC-ventilatormotor los van de schakelkast.
4 Buig de bevestigingen van de kabelboom enigszins door (indien van
toepassing) om de kabelboom van de DC-ventilatormotor los te maken.
5 Remove the 4 screws that fix the DC fan motor assembly.
6 Remove the DC fan motor assembly from the unit.
7 To install the DC fan motor assembly, see "Reparatieprocedures" [
1 Install the DC fan motor assembly in the correct location.
2 Fix the DC fan motor assembly to the unit by tightening the screws.
d
e
d
c
a Stekker DC-ventilatormotor
b Kabelboom DC-ventilatormotor
c Schakelkast
d Schroef
e Samenbouw DC-ventilatormotor
3 Indien van toepassing: Leid de kabelboom van de DC-ventilatormotor door de
bevestigingen van de kabelboom en buig de bevestigingen van de kabelboom
om de kabelboom van de DC-ventilatormotor te bevestigen.
4 Leid de kabelboom van de DC-ventilatormotor omhoog en bevestig de
kabelboom van de DC-ventilatormotor op de schakelkast.
5 Sluit de stekker van de DC-ventilatormotor aan op de stekker op de
hoofdprintplaat.
6 Install the propeller fan blade assembly, see "Reparatieprocedures" [
b
a
b
a
4
Onderdelen
|
4
182].
4
182].
Servicehandleiding
183
