De hoofdprintplaat installeren
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
d
e
e
e
e

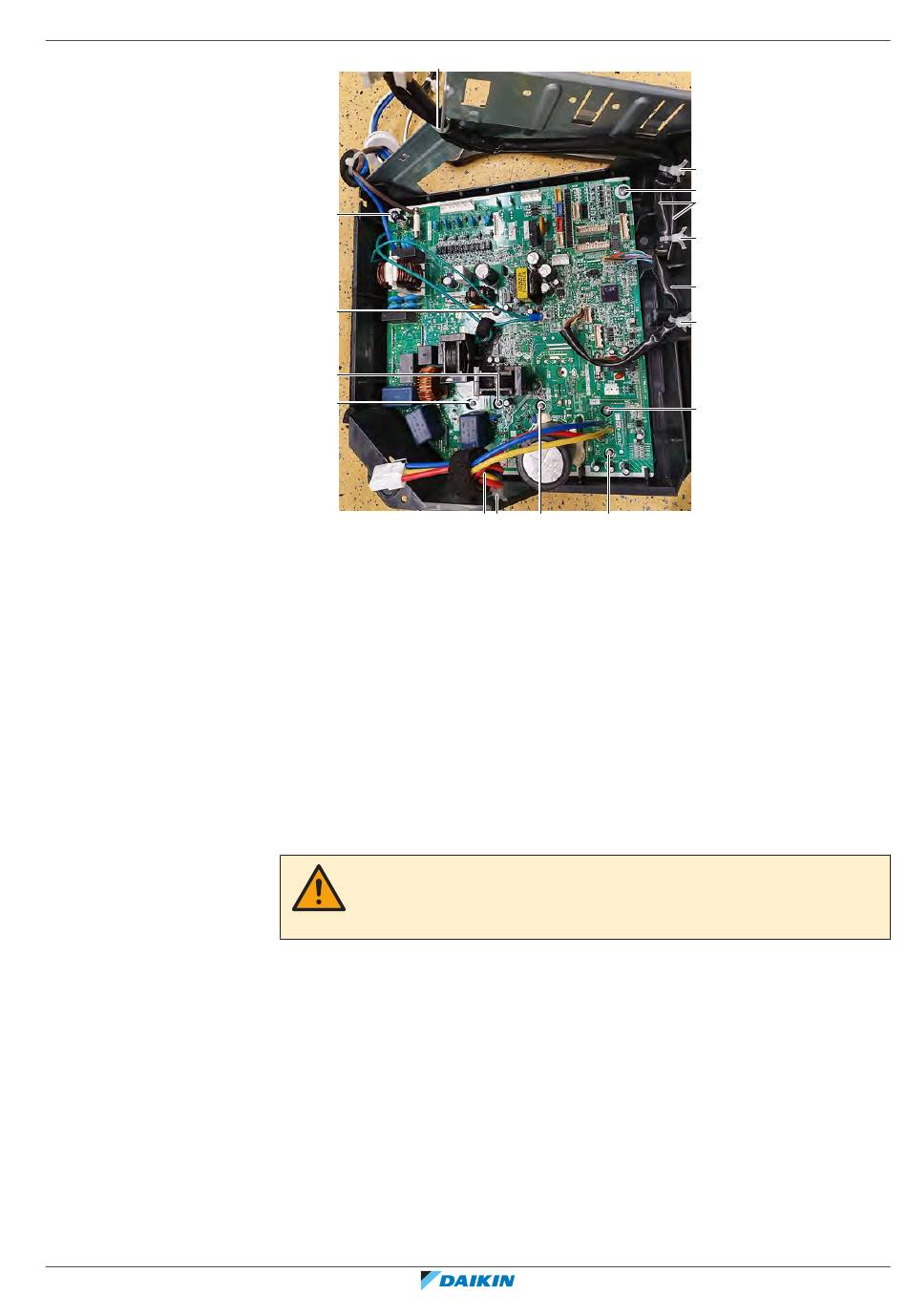

a Bevestigingsdop
b Kabelboom compressor
c Bedrading (voor serviceprintplaat)
d Kabelbinder
e Schroef (hoofdprintplaat)
2 Knip de kabelbinder door om de bedrading (voor serviceprintplaat) te
verwijderen uit de schakelkast.
3 Verwijder de schroeven van de hoofdprintplaat.
4 Verwijder de hoofdprintplaat uit de schakelkast.
5 Voor installatie van de hoofdprintplaat, zie "Reparatieprocedures" [
1 Breng vet aan op het contactvlak van de printplaat van het koellichaam.
Verdeel het vet zo gelijkmatig mogelijk.
VOORZICHTIG
Breng ALTIJD nieuw vet aan op het koellichaam van de printplaat. Als dat NIET
gebeurt, raakt de printplaat defect door onvoldoende koeling.
2 Installeer de hoofdprintplaat op de juiste locatie in de schakelkast.
3 Plaats en draai de schroeven vast.
e
e
b
a
4
Onderdelen
|
a
e
c
a
c
a
e
4
176].
Servicehandleiding
177
