2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
Vereiste: Voor eerst alle voorgaande controles van de hoofdprintplaat uit, zie
4
"Controleprocedures" [
1 Open de isolatie van de compressor.
GEVAAR: RISICO OP ELEKTROCUTIE
Wacht minstens 10 minuten nadat de stroomonderbreker UIT is gezet, om ervoor te
zorgen dat de spanning van de gelijkrichter minder dan 10 V DC is voordat u
doorgaat.
2 Verwijder het paneel van de bedradingsklemmen van de compressor.
3 Koppel de bedrading los van de bedradingsklemmen van de compressor U, V
en W.
INFORMATIE
Noteer de positie van de Faston-connectors op de bedradingsklemmen van de
compressor, zodat ze weer correct aangesloten kunnen worden tijdens het
installeren.

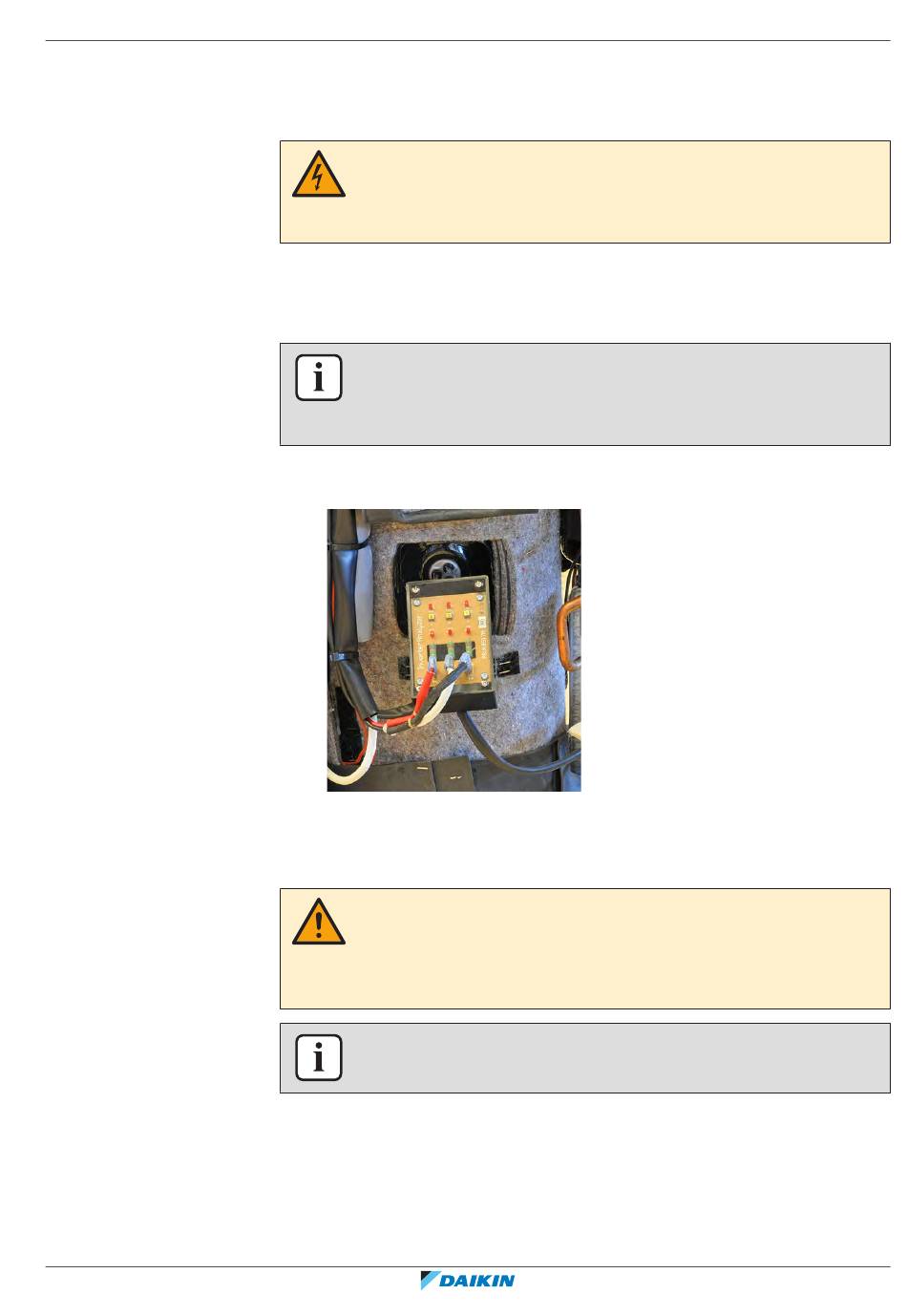

Sluit de Faston-connectors aan op de analysator van de omvormer (SPP-nummer
2238609).
4 Zet de unit AAN.
5 Houd SW1 op de serviceprintplaat van de buitenunit 5 seconden ingedrukt om
de test van de omvormer te activeren:
VOORZICHTIG
Zorg dat de Faston-connectors zijn losgekoppeld van de bedradingsklemmen van de
compressor en aangesloten op de analysator van de omvormer vooraleer de controle
van de vermogenstransistor te starten. Als dat NIET gebeurt, kan de controle van de
vermogenstransistor de compressor beschadigen.
INFORMATIE
Wacht 3 minuten tot de controle van de vermogenstransistor start.
6 Alle lampjes op de analysator van de omvormer moeten branden.
7 Zet de betreffende stroomonderbreker uit.
8 Wacht enkele minuten en bevestig dat de lampjes van de analysator van de
omvormer niet branden.
9 Ontkoppel de analysator van de omvormer van de Faston-connectors.
169].
4
Onderdelen
|
Servicehandleiding
171
