4
|
Onderdelen
De spoel van de expansieklep met klem installeren
De spoel van de expansieklep installeren
Servicehandleiding
98

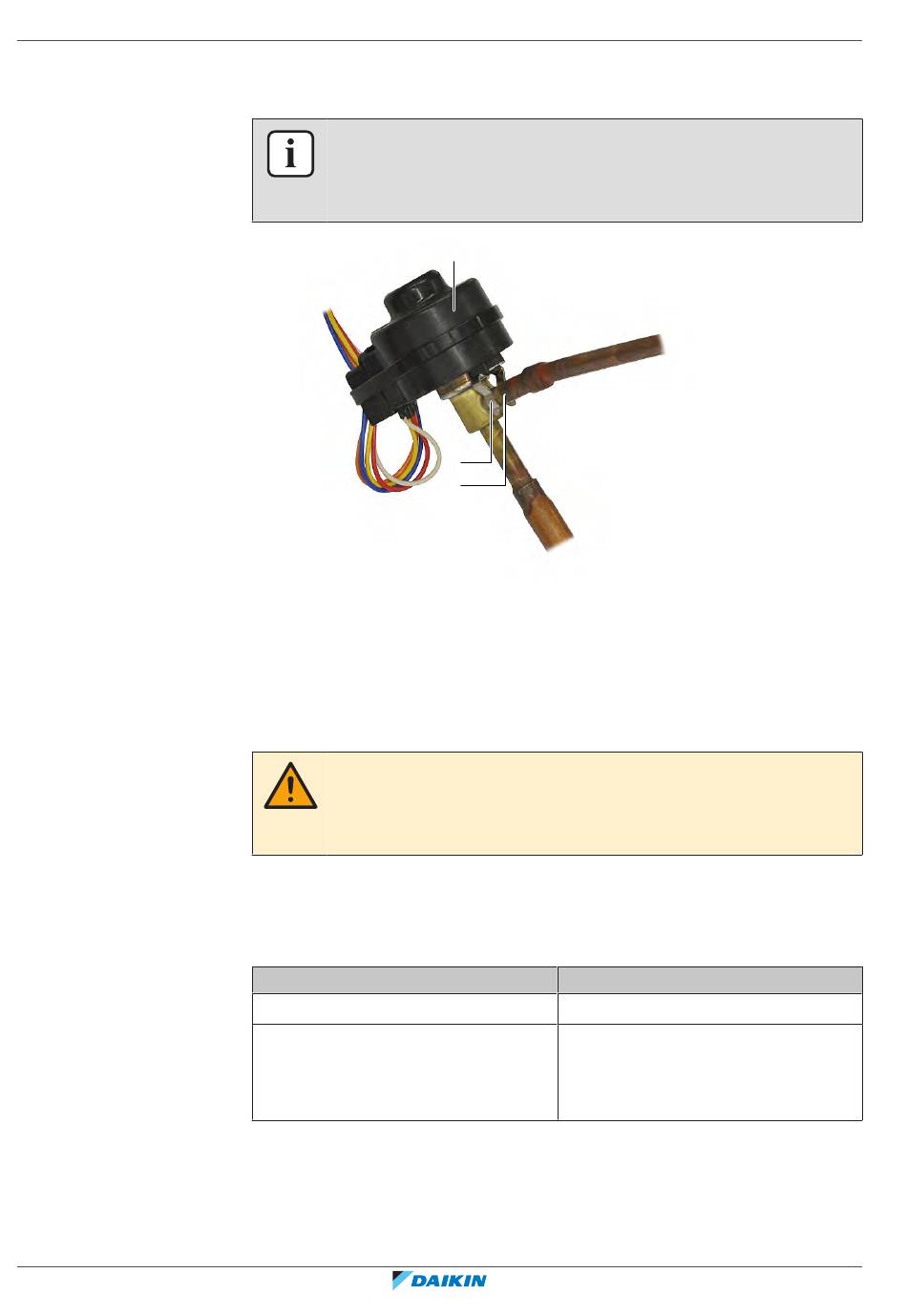

1 Installeer de spoel van de expansieklep op de expansieklepbehuizing.
INFORMATIE
De spoel van de expansieklep is uitgerust met een bevestigingsklem voor de leiding.
Plaats de bevestigingsklem voor de leiding over de leiding om de spoel van de
expansieklep te vergrendelen.
a Spoel expansieklep
b Bevestigingsklem leiding
c Leiding
2 Leid de kabelboom van de spoel van de expansieklep naar de betreffende
printplaat.
3 Sluit de stekker van de kabelboom van de spoel van de expansieklep aan op de
betreffende printplaat.
WAARSCHUWING
Oefen GEEN kracht uit bij het aansluiten van een stekker op de printplaat en zorg dat
deze op de juiste plaats wordt aangesloten, om de stekker of de stekkerpennen van
de printplaat niet te beschadigen.
4 Bevestig de kabelboom van de spoel van de expansieklep met nieuwe
kabelbinders.
5 Installeer de isolatiedop op de spoel van de expansieklep (indien van
toepassing).
Is het probleem opgelost?
Ja
Nee
1 Installeer de spoel van de expansieklep op de expansieklepbehuizing.
a
b
c
Actie
Geen verdere actie vereist.
Ga terug naar
"4.5.1 Controleprocedures" [
de expansieklep en ga door met de
volgende procedure.
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
4
90] voor
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
