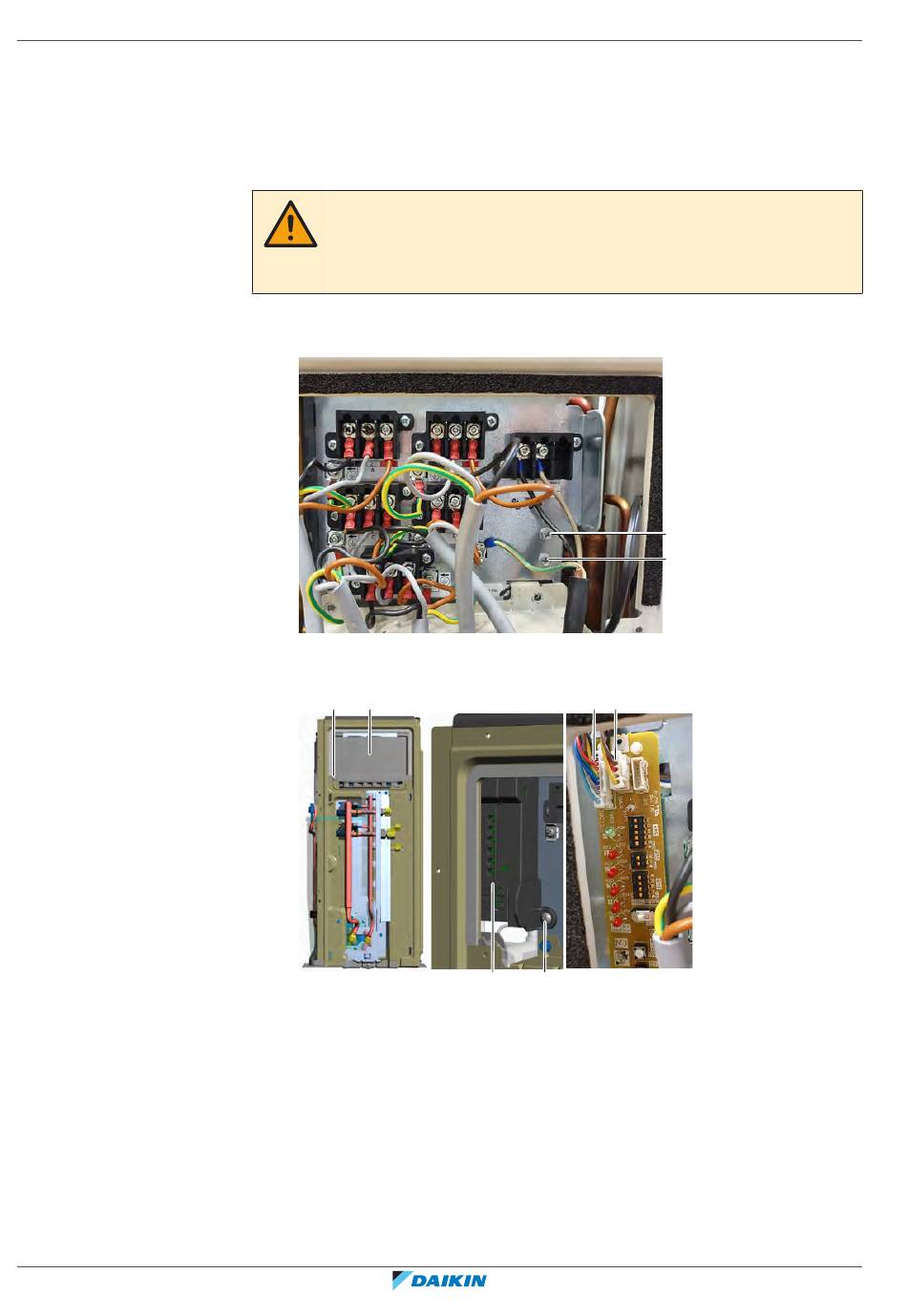

13 Leid de kabelboom van de ventilatormotor door de bevestigingen op de
schakelkast en sluit de kabelboom van de ventilatormotor aan op de
hoofdprintplaat.
14 Sluit de kabelboom van de compressor aan.
15 Sluit alle stekkers en Faston-connectors aan op de hoofdprintplaat.
WAARSCHUWING
Oefen GEEN kracht uit bij het aansluiten van een stekker op de printplaat en zorg dat
deze op de juiste plaats wordt aangesloten, om de stekker of de stekkerpennen van
de printplaat niet te beschadigen.
16 Installeer en draai de 2 schroeven vast om de bevestigingsplaat voor klemmen
aan de schakelkast te bevestigen.
a Schroef (bevestigingsplaat klemmen)
17 Sluit de 2 kabelboomstekkers aan op de serviceprintplaat.
a
b
a Schroef (beschermplaat klemmen)
b Beschermplaat klemmen
c Schroef (paneel serviceprintplaat)
d Paneel serviceprintplaat
e Connector
18 Installeer het paneel van de serviceprintplaat. Installeer en draai de schroef
vast om het paneel te bevestigen.
19 Installeer de beschermplaat voor klemmen. Installeer en draai de schroef vast
om de plaat te bevestigen.
20 Installeer de bovenste isolatie op de schakelkast.
e
e
d
c
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
a
a
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
