De schakelkast installeren
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
d

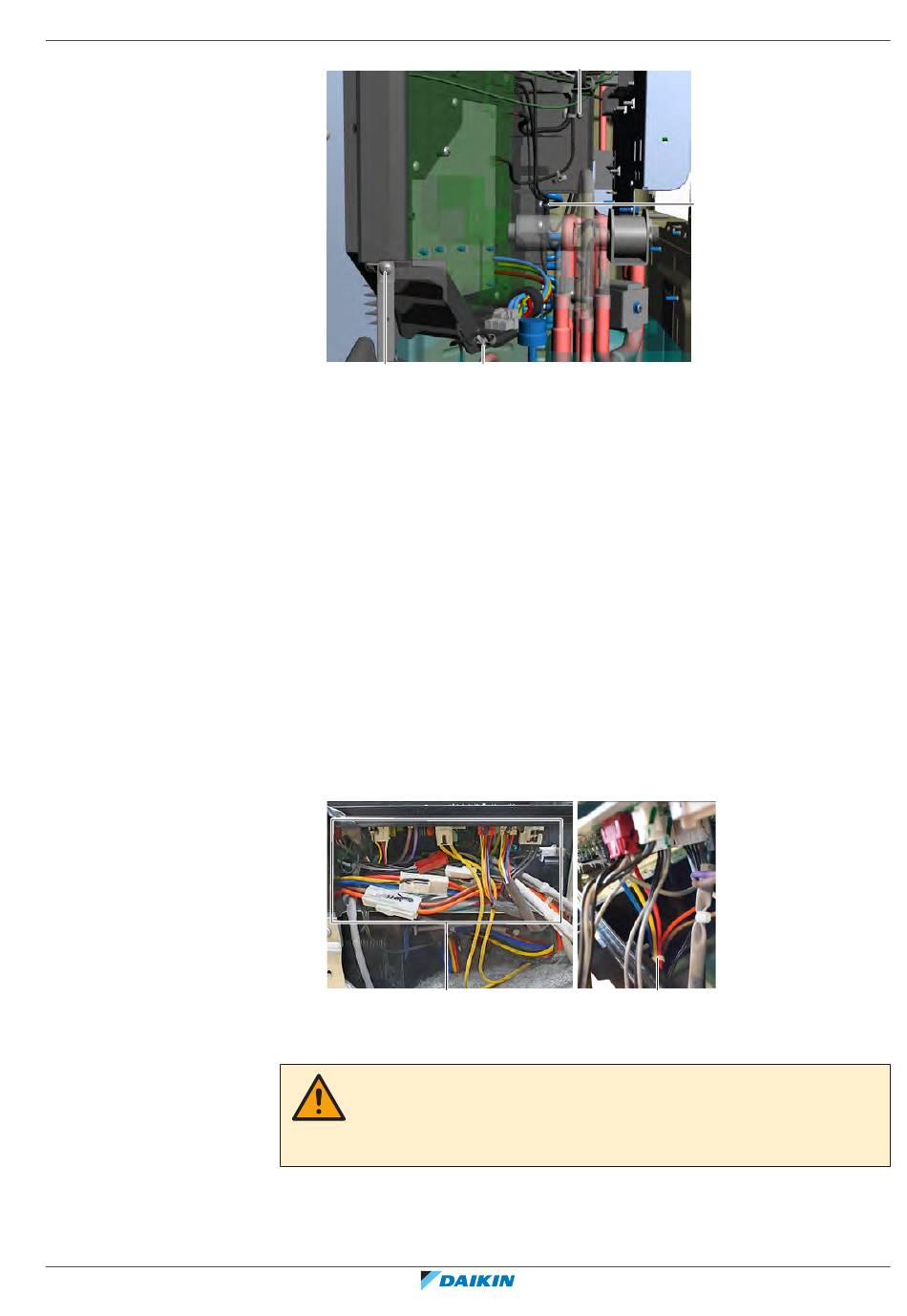

a Bevestigingsdop (kabelboom thermistor afvoer)
b Kabelbinder (kabelbomen thermistor)
c Bevestigingsdop (kabelbomen thermistor buitenlucht en warmtewisselaar)
d Schroef (schakelkast)
18 Knip de kabelbinder door waarmee de kabelbomen van de thermistor zijn
bevestigd aan de schakelkast.
19 Verwijder de bevestigingsdop waarmee de kabelbomen van de thermistor
voor buitenlucht en de thermistor van de warmtewisselaar zijn bevestigd aan
de schakelkast.
20 Verwijder de schroef van de schakelkast.
21 Verwijder de schakelkast uit de unit.
22 Voor installatie van de schakelkast, zie "4.18 Plaatwerk" [
2MXM40+50 + 2AMXM40+50 units
1 Plaats de schakelkast bovenop de unit en sluit alle stekkers aan op de
hoofdprintplaat.
a
a Stekkers (hoofdprintplaat)
b Kabelbinder
WAARSCHUWING
Oefen GEEN kracht uit bij het aansluiten van een stekker op de printplaat en zorg dat
deze op de juiste plaats wordt aangesloten, om de stekker of de stekkerpennen van
de printplaat niet te beschadigen.
2 Leid de aardingsdraad van de hoofdprintplaat en betreffende stekkers naar de
bedradingsklemmen.
c
a
4
Onderdelen
|
b
4
194].
b
Servicehandleiding
203
