Onderdelen
Servicehandleiding
210

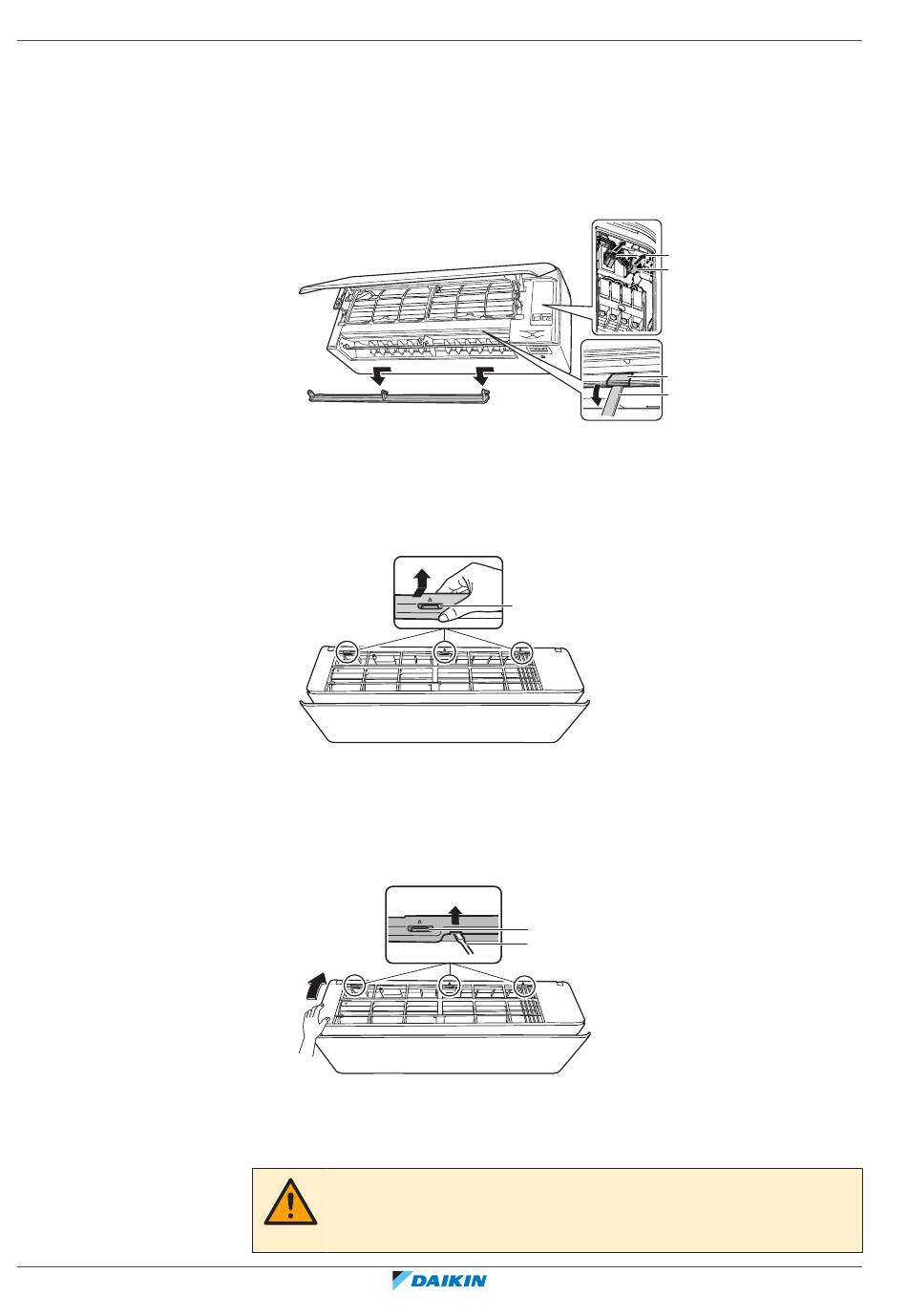

1 Open het voorste paneel, zie "4.18 Plaatwerk" [
2 Verwijder het servicepaneel, zie "4.18 Plaatwerk" [
3 Verwijder de kabelboom van de draadklem en de stekker.
4 Verwijder de klep door deze naar de linkerzijde en naar u toe te duwen.
5 Verwijder de 2 schroefpanelen met een lange, platte plaat zoals een meetlat,
omwikkeld met een doek en verwijder 2 schroeven.
a Stekker
b Draadklemmen
c Schroefpaneel
d Lange, platte plaat omwikkeld met een doek
6 Duw de frontgrille omhoog en vervolgens naar de bevestigingsplaat toe om de
frontgrille van de 3 haken te verwijderen.
a Haak
Vereiste: Indien de werkruimte beperkt is.
7 Plaats een platte schroevendraaier naast de haken.
8 Trek de frontgrille omhoog met de platte schroevendraaier en duw naar de
bevestigingsplaat toe.
a Haak
b Platte schroevendraaier
ATXM20R + CTXM15R units
VOORZICHTIG
Draag gepaste persoonlijke beschermende uitrusting (beschermende handschoenen,
veiligheidsbril, enz.) wanneer u het systeem installeert of onderhoudt.
4
194].
4
194].
a
b
c
d
a
a
b
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
