4
|
Onderdelen
Deksel elektrische bedradingskast verwijderen
Servicehandleiding

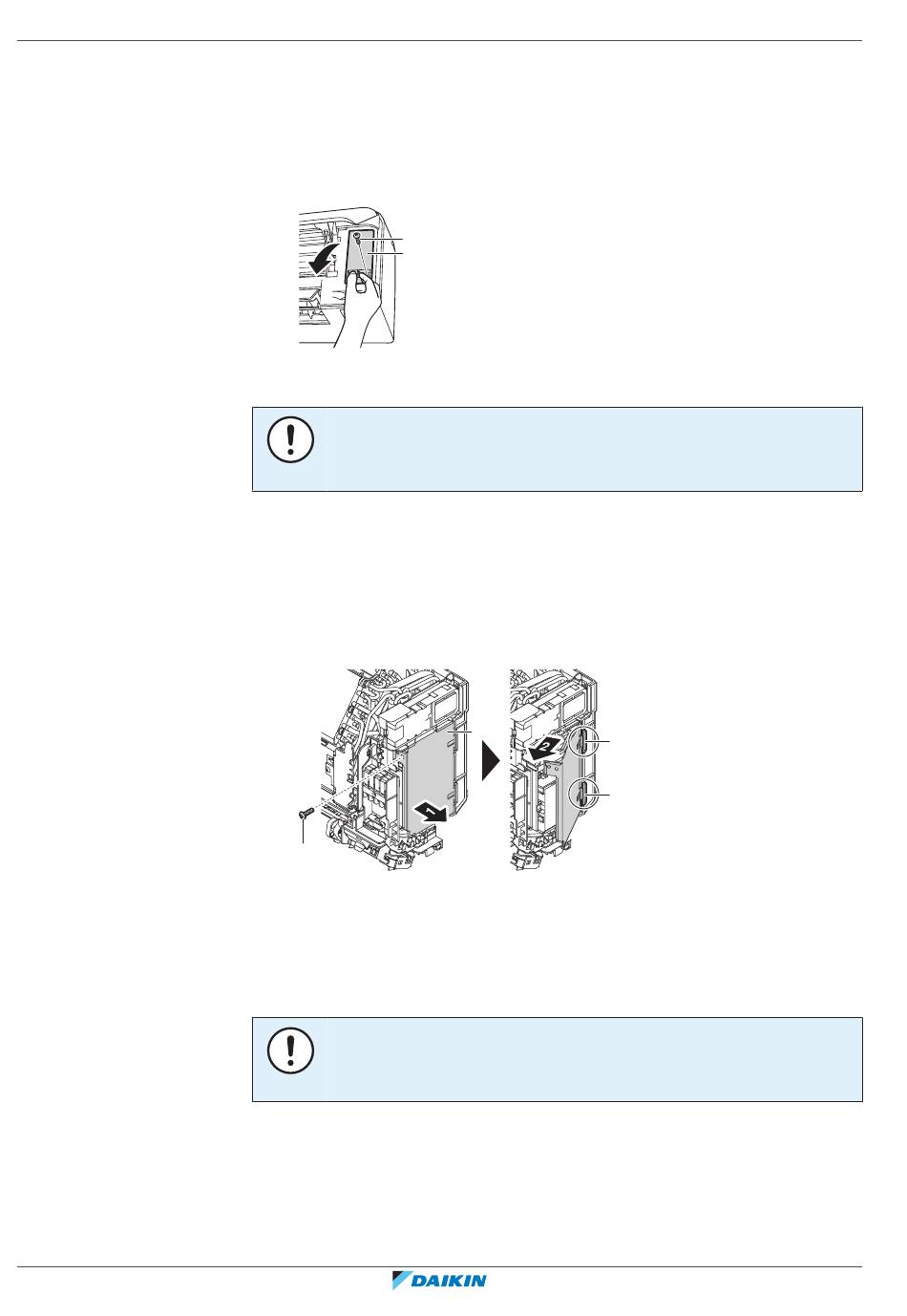

212
CTXA15A en CTXA15B units
OM HET SERVICEPANEEL TE OPENEN
1 Verwijder 1 schroef van het servicepaneel.
2 Trek het servicepaneel horizontaal weg van de unit.
a
b
a Schroef servicepaneel
b Servicepaneel
OPMERKING
Bij het sluiten van het servicedeksel mag het aanhaalmoment NIET meer dan
1,4 (±0,2) N•m bedragen.
HET PANEEL VAN DE ELEKTRISCHE BEDRADINGSKAST VERWIJDEREN
Vereiste: Verwijder het voorrooster.
1 Verwijder 1 schroef van de elektrische bedradingskast.
2 Open het deksel van de elektrische bedradingskast door het naar voor te
trekken.
3 Neem het deksel van de elektrische bedradingskast van de 2 achterste haken.
a
a Schroef
b Elektrische bedradingskast
c Achterste haak
4 Om het deksel weer aan te brengen, breng eerst de elektrische
bedradingskast aan op de haken, sluit de elektrische bedradingskast, en draai
de schroef weer in.
OPMERKING
Bij het sluiten van de elektrische bedradingskast mag het aanhaalmoment NIET meer
dan 2,0 (±0,2) N•m bedragen.
ATXM20R en CTXM15R units
OM HET SERVICEPANEEL TE OPENEN
1 Verwijder 1 schroef van het servicepaneel.
2 Trek het servicepaneel horizontaal weg van de unit.
b
c
c
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
