De kabelboom van de dempermotor installeren
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
d Stekker dempermotor op hoofdprintplaat binnenunit
2 Leid de kabelboom van de dempermotor uit de bevestigingen van de
kabelboom.
3 Koppel de kabelboom van de dempermotor los van de hoofdprintplaat van de
binnenunit.
4 Voor
installatie
"4.4.2 Reparatieprocedures" [
1 Sluit de kabelboom van de dempermotor aan op de hoofdprintplaat van de
binnenunit.
WAARSCHUWING
Oefen GEEN kracht uit bij het aansluiten van een stekker op de printplaat en zorg dat
deze op de juiste plaats wordt aangesloten, om de stekker of de stekkerpennen van
de printplaat niet te beschadigen.
2 Leid de kabelboom van de dempermotor door de bevestigingen van de
kabelboom.

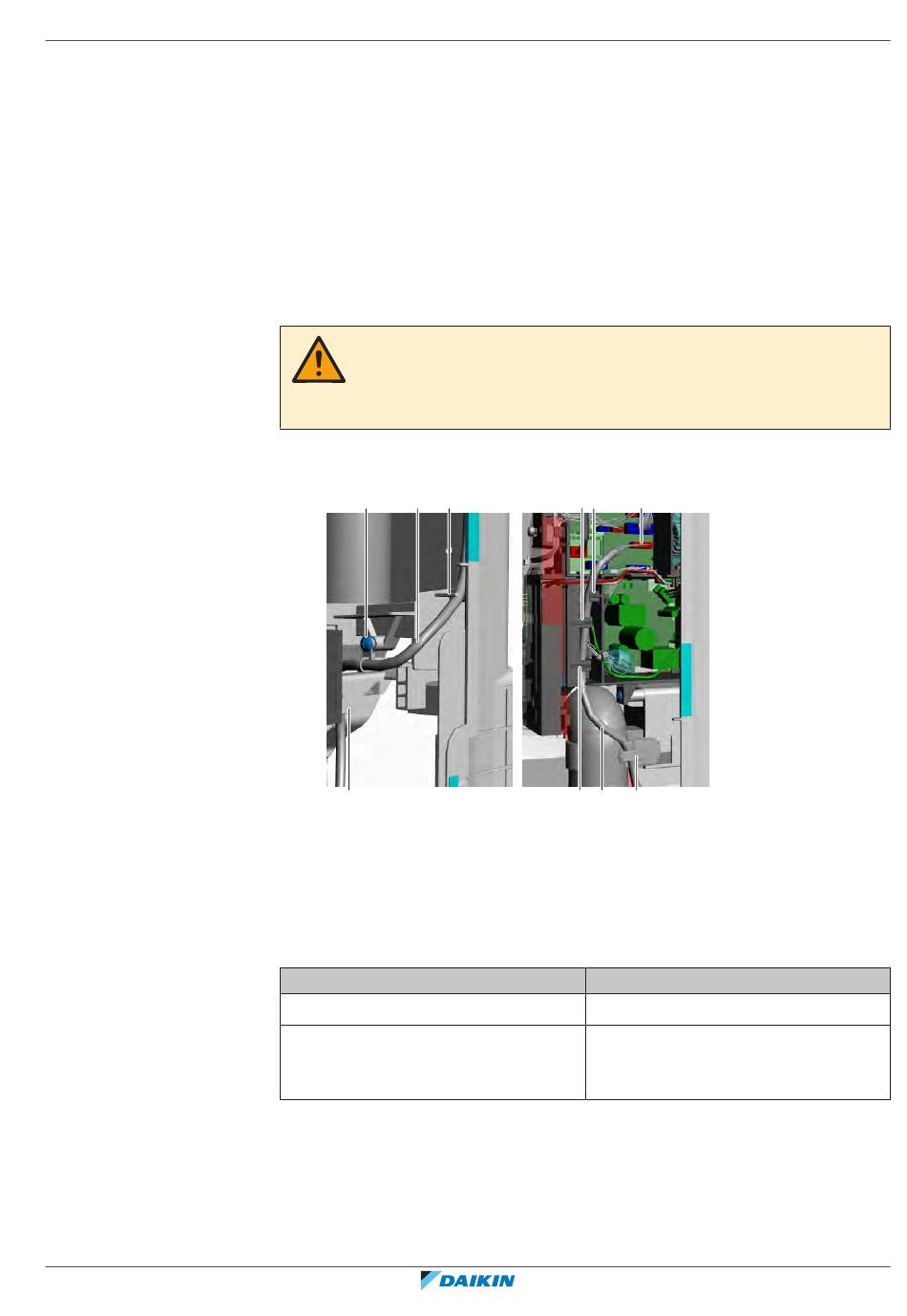

a
b
c
c
a Schroef (kabelbinder)
b Kabelboom dempermotor
c Bevestiging kabelboom
d Stekker dempermotor op hoofdprintplaat binnenunit
3 Plaats een nieuwe kabelbinder om de kabelboom te bevestigen. Plaats en
draai de schroef vast.
4 Installeer de dempermotor, zie "4.4.2 Reparatieprocedures" [
Is het probleem opgelost?
Ja
Nee
van
de
kabelboom
4
87].
c
c
d
c
b
c
Actie
Geen verdere actie vereist.
Ga terug naar problemen oplossen voor
de specifieke fout en ga door met de
volgende procedure.
4
Onderdelen
|
van
dempermotor,
4
87].
Servicehandleiding
zie
89
