4
|
Onderdelen

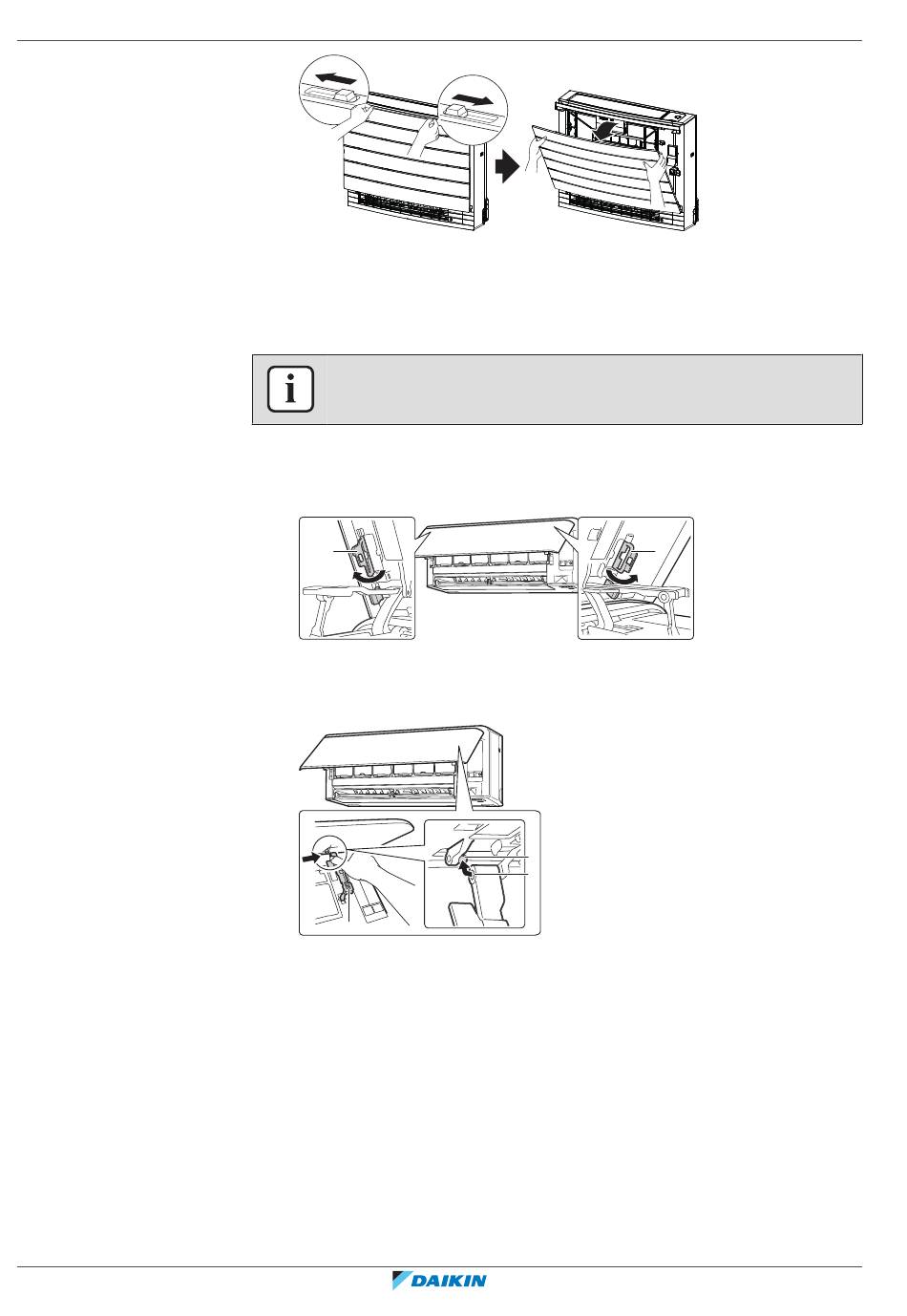

Voorpaneel verwijderen
Servicehandleiding
208
2 Open het voorste paneel.
CTXA15A en CTXA15B units
INFORMATIE
Verwijder het voorpaneel alleen als het MOET worden vervangen.
1 Open het voorste paneel, zie "4.18 Plaatwerk" [
2 Open de vergrendelingen van het paneel aan de achterzijde van het paneel
(1 aan elke zijde).
a
a Vergrendeling paneel
3 Duw de rechterarm zachtjes naar rechts om de as los te koppelen van de sleuf
voor de as aan de rechterzijde.
a
a Arm
b As
c Sleuf as
4 Ontkoppel de sleuf van het voorste paneel van de opening voor de as aan de
linkerzijde.
4
194].
a
b
c
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
