2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
a
a
d

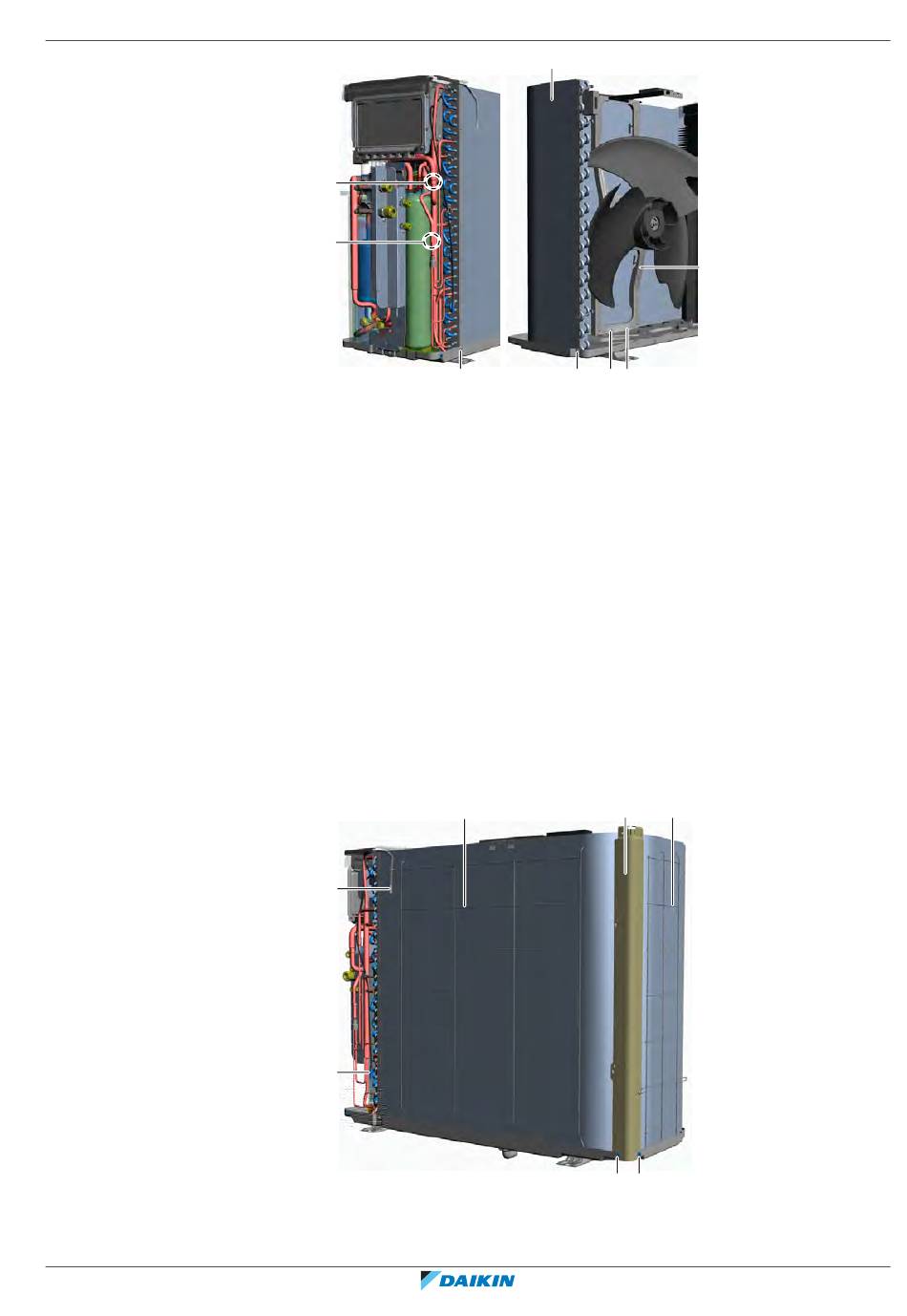

a Leiding warmtewisselaar
b Schroef (montagesteun ventilatormotor)
c Montagesteun ventilatormotor
d Schroef (warmtewisselaar)
e Warmtewisselaar
4 Installeer de montagesteun van de ventilatormotor (met ventilatormotor en
ventilatorschoepen geïnstalleerd) voorzichtig op de juiste locatie. Installeer en
draai de 2 schroeven vast om de montagesteun van de ventilatormotor te
bevestigen.
5 Vul het koelmiddelcircuit met stikstof. De druk van de stikstof MAG NIET
hoger zijn dan 0,02 MPa.
6 Wikkel een natte doek rond de componenten in de buurt van de
warmtewisselaar en soldeer de leidingen van de warmtewisselaar aan de
koelmiddelleidingen.
7 Wanneer het solderen is voltooid, stopt u de toevoer van stikstof wanneer het
onderdeel is afgekoeld.
8 Installeer de steunplaat. Installeer en draai de 2 schroeven vast waarmee de
steunplaat is bevestigd.
b
a
a Thermistor warmtewisselaar
b Thermistor buitenlucht
c Beschermnet
e
d
b b
e
c
d d
4
Onderdelen
|
c
c
Servicehandleiding
193
