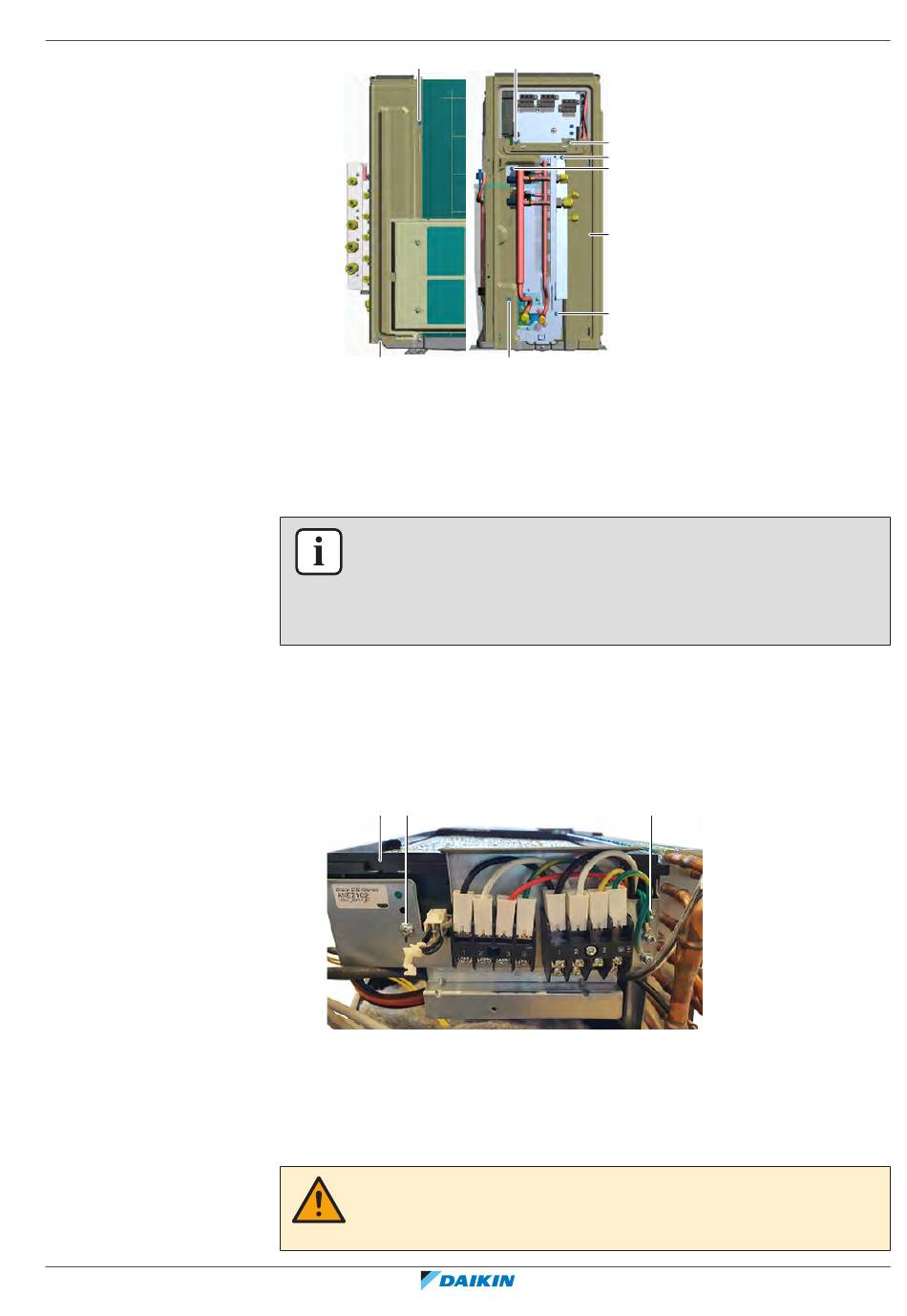

Toegang tot de schakelkast
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
A
a
a
A 4MXM80 + 5MXM90 units
a Schroef (zijplaat)
b Zijplaat
8 Verwijder de zijplaat.
INFORMATIE
Deze procedure beschrijft hoe u toegang krijgt tot de hoofdprintplaat terwijl alle
bedrading blijft aangesloten (zodat de hoofdprintplaat van stroom kan worden
voorzien).
Dit geldt ALLEEN voor 2MXM40+50 en 2AMXM40+50 units.
Vereiste: Stop de unit via de gebruikersinterface.
Vereiste: Zet de betreffende stroomonderbreker UIT.
1 Verwijder de zijplaat, zie "4.18 Plaatwerk" [
2 Sluit de bedrading van de elektrische voeding L en N aan op draadklem X2M.
3 Verwijder de 2 schroeven waarmee de schakelkast is bevestigd.
b
a
a Schroef (schakelkast)
b Schakelkast
4 Hef de schakelkast voorzichtig uit de unit.
5 Verplaats de schakelkast voor toegang tot de hoofdprintplaat. Laat alle
bedrading en stekkers aangesloten.
VOORZICHTIG
Wees voorzichtig dat de bedrading of kabels NIET worden beschadigd bij het
verplaatsen van de schakelkast.
a
a
a
a
b
a
a
4
194].
a
4
Onderdelen
|
Servicehandleiding
199
