7
|
Technische gegevens
j
i
h
g
f
e

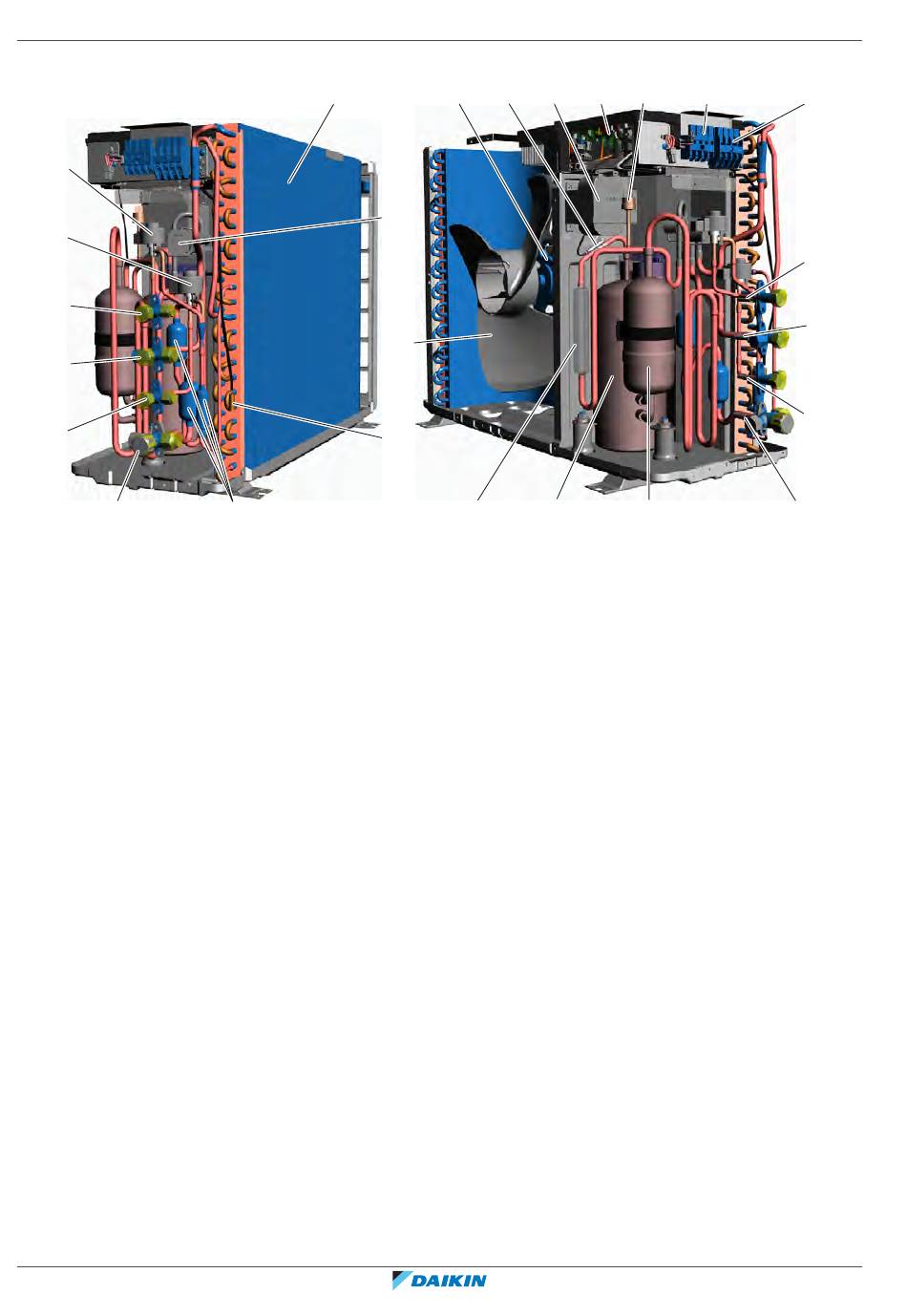

a Warmtewisselaar (met luchtthermistor R1T)
b Vierwegklep Y1S
c Thermistor warmtewisselaar R2T
d Demper
e Afsluitkraan met serviceaansluiting (gas – Ruimte B)
f Afsluitkraan (vloeistof - Ruimte B)
g Afsluitkraan met serviceaansluiting (gas – Ruimte A)
h Afsluitkraan (vloeistof - Ruimte A)
i Expansieklep (Ruimte B) Y2E
j Expansieklep (Ruimte A) Y1E
k Ventilatormotor M1F
l Thermistor afvoerleiding R3T
Servicehandleiding
328
2MXM50 + 2AMXM50
a
b
c
d
k
l
m
x
d
w
m Reactor
n Hoofdprintplaat A1P
o Hogedrukschakelaar S1PH
p Voedingsklem X1M
q Voedingsklem X2M
r Thermistor koelmiddelvloeistof (Ruimte A) R5T
s Thermistor koelmiddelgas (Ruimte A) R7T
t Thermistor koelmiddelvloeistof (Ruimte B) R6T
u Thermistor koelmiddelgas (Ruimte B) R8T
v Accumulator
w Compressor M1C (met thermische bescherming
Q1L)
x Ventilator
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
n
o
p
v
+CVXM20A+CTXA15A+CTXA15B
ESIE21-04D – 2023.02
q
r
s
t
u
R32 Multi Split
