4
|
Onderdelen
Voorpaneel weer aanbrengen
De schakelkast installeren
Servicehandleiding
218
a Voorrooster
b 4 tabs
c Schroeven met witte kop (accessoire)
CTXA15A en CTXA15B units
1 Bevestig het voorste paneel.
2 Lijn de as aan de rechterzijde uit met de sleuf in de as en plaats deze er
helemaal in.
3 Duw het voorste paneel lichtjes naar de rechterzijde, lijn de as aan de
linkerzijde uit met de sleuf en plaats deze er helemaal in.
4 Sluit de vergrendelingen aan beide zijden.
ATXM20R en CTXM15R units
1 Bevestig het voorste paneel. Lijn de assen uit met de sleuven en duw ze er
helemaal in.
2 Sluit het voorste paneel, zie "4.18 Plaatwerk" [

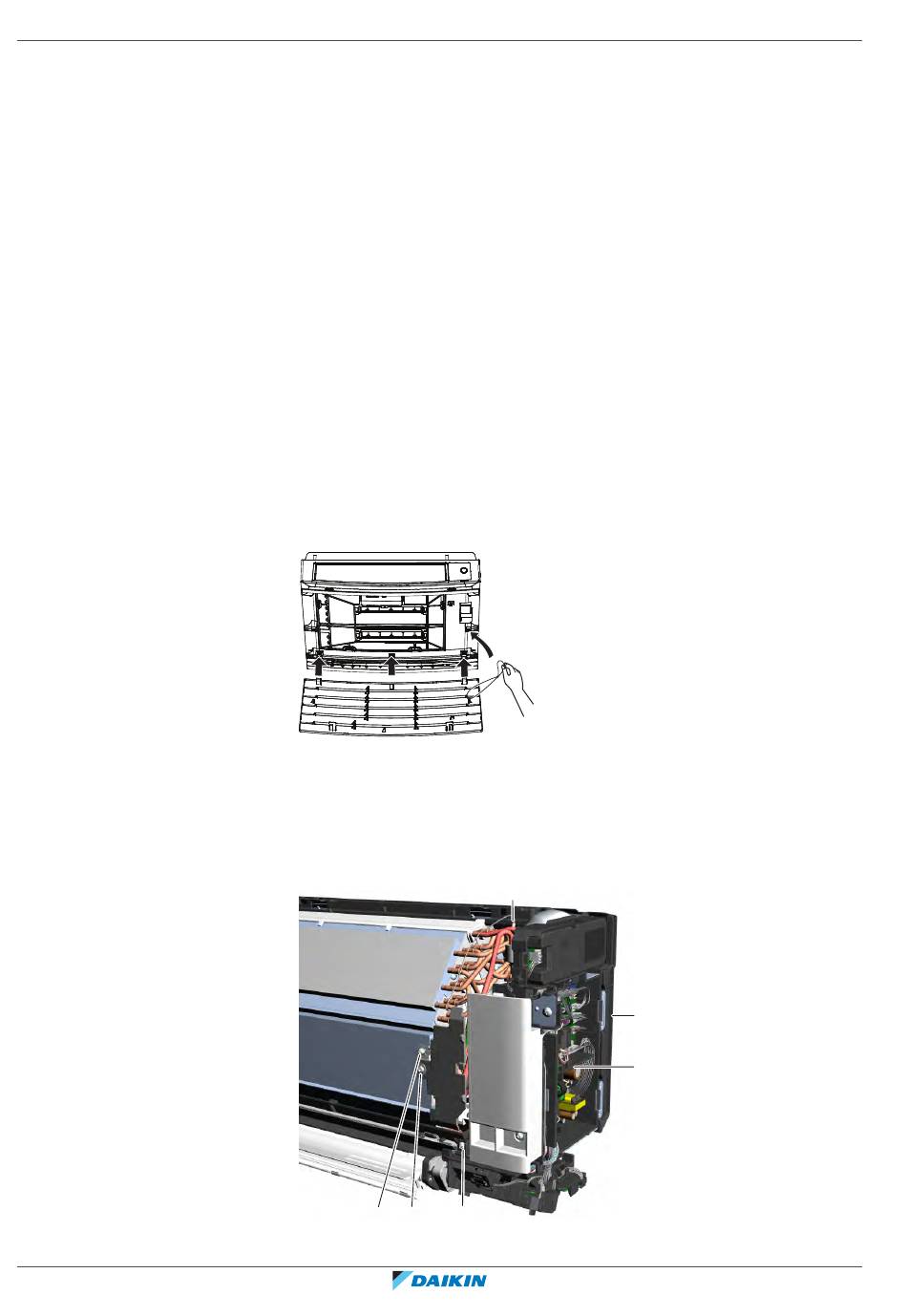

Units voor vloermontage
1 Plaats het voorste paneel in de groeven van de unit (3 plaatsen) en bevestig
het koord.
2 Sluit het voorste paneel, zie "4.18 Plaatwerk" [
CTXA15A en CTXA15B units
1 Installeer de schakelkast op de juiste locatie op de binnenunit.
b
a
a Schroef paneel aardingsdraad
4
4
c
e
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
194].
194].
f
d
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
