4
|
Onderdelen
Servicehandleiding
72

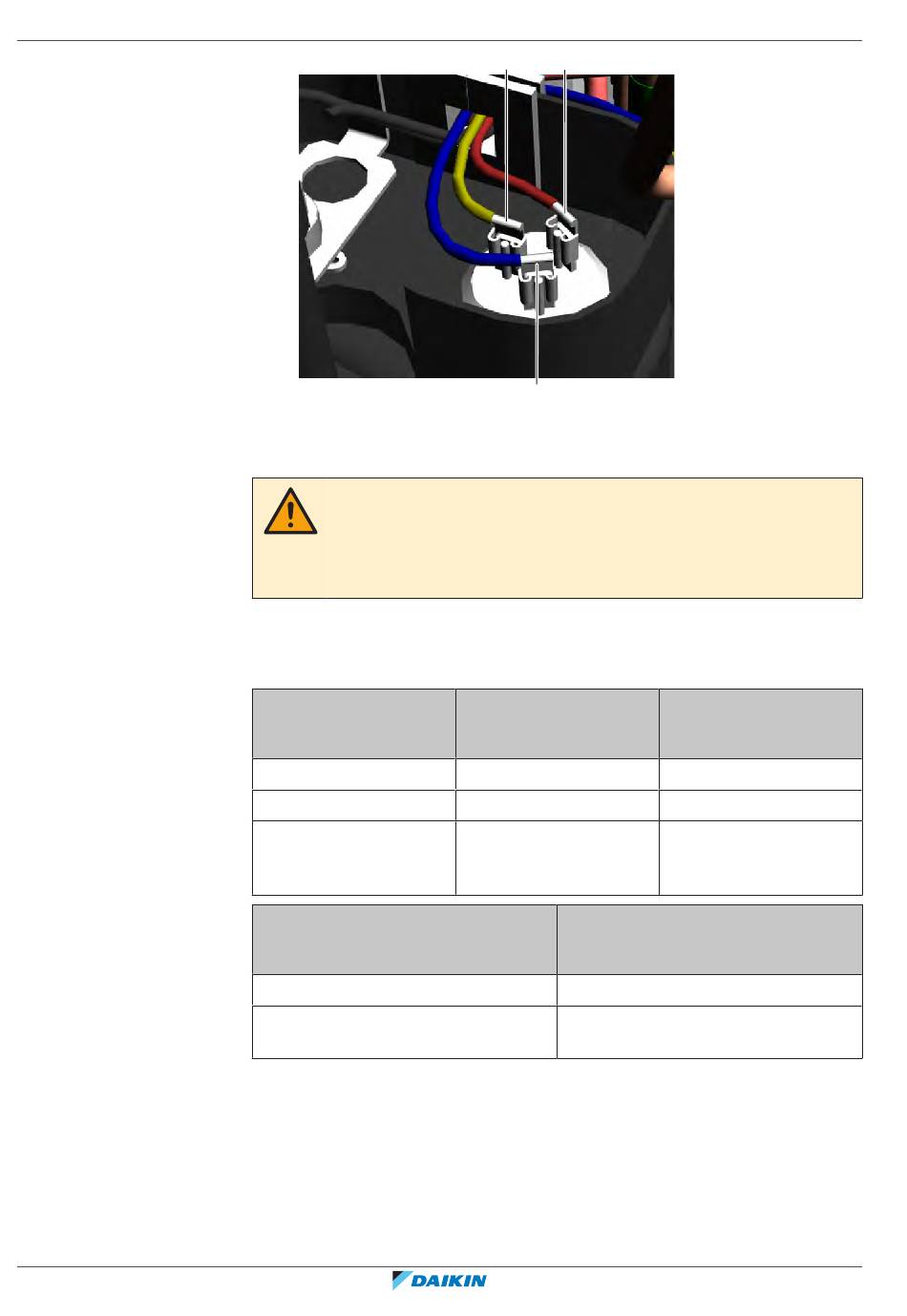

U Bedradingsklem U
V Bedradingsklem V
W Bedradingsklem W
VOORZICHTIG
Vooraleer de weerstand van de motorwikkelingen van de compressor te meten,
meet u de weerstand van de multimetersondes door de sondes tegen elkaar te
houden. Als de gemeten weerstand NIET 0 Ώ is, MOET deze waarde worden
afgetrokken van de gemeten weerstand van de wikkelingen.
4 Meet de weerstand tussen de motorwikkelingen U-V, V-W en U-W van de
compressor.
Resultaat: Alle meetwaarden MOETEN ongeveer hetzelfde zijn.
Unit
2MXM40, 2AMXM40
3MXM40, 3MXM52
2MXM50, 2AMXM50,
2MXM68, 3MXM68,
3AMXM52, 4MXM, 5MXM
Zijn de meetwaarden van de
motorwikkeling van de compressor
correct?
Ja
Nee
5 Meet de continuïteit van de draden U, V en W tussen de compressor en de
printplaat. Als er geen continuïteit is, corrigeer dan indien nodig, zie
"7.2 Bedradingsschema" [
6 Sluit de Faston-connectors aan op de bedradingsklemmen van de compressor
U, V en W.
V
U
W
Compressor
M1C
M1C
M1C
Actie
Ga door met de volgende stap.
Vervang de compressor, zie
"4.2.2 Reparatieprocedures" [
4
301].
2(A)MXM40~68+3(A)MXM+4MXM+5MXM+ATXM20R+CTXM15R
Waarde weerstand
wikkelingen (bij
temperatuur 20°C)
1,89 Ω ± 5%
1,114 Ω ± 5%
0,274 Ω ± 5%
4
75].
+CVXM20A+CTXA15A+CTXA15B
R32 Multi Split
ESIE21-04D – 2023.02
