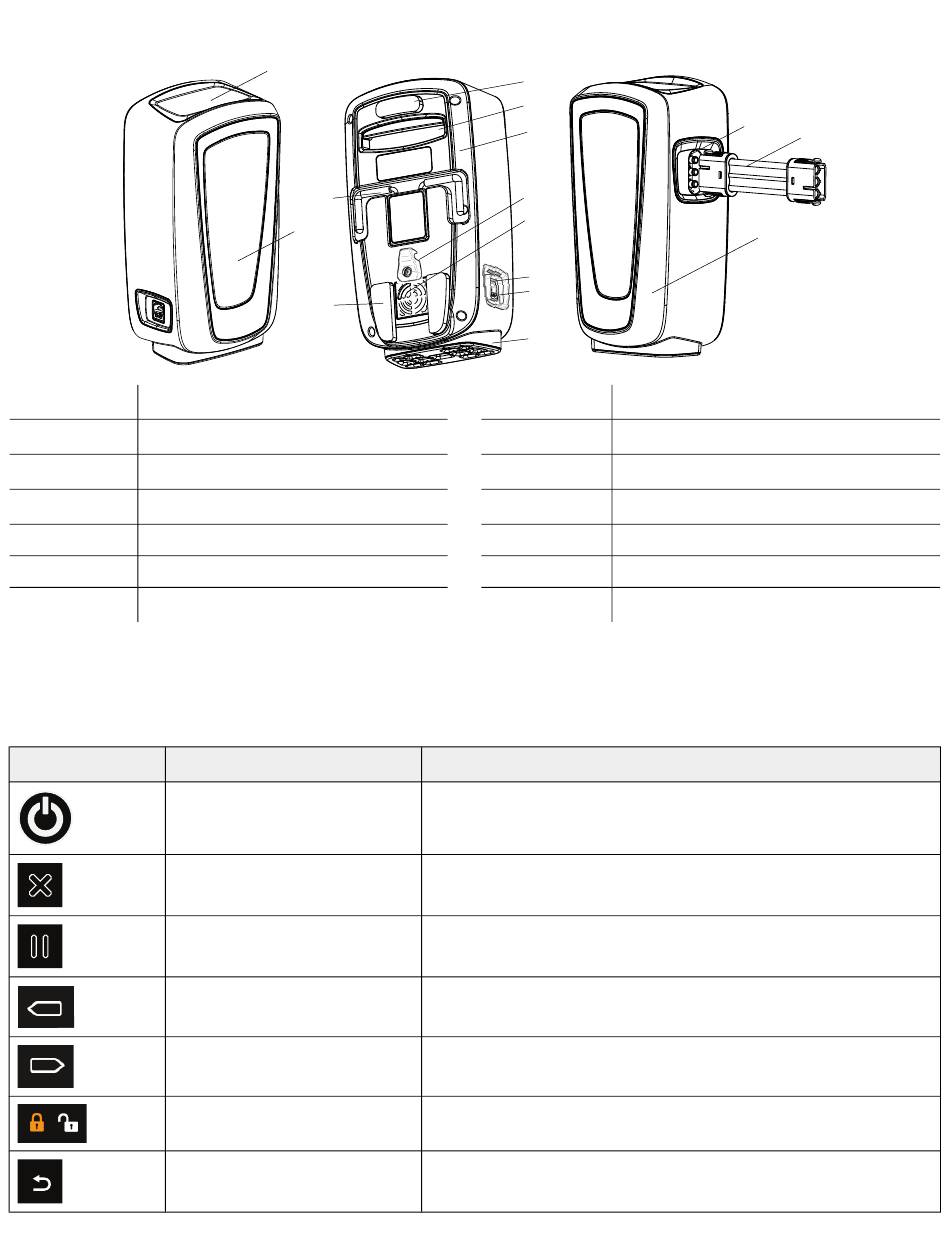

P P r r o o d d u u k k t t a a b b b b i i l l d d u u n n g g
A
Grafische Benutzeroberfläche
Statusanzeigen
B
Stoßfänger
C
Transportgriff
D
E
Haken
F
HEPA-Filter
Hinteres Pumpengehäuse
G
B B e e s s c c h h r r e e i i b b u u n n g g d d e e r r S S c c h h a a l l t t f f l l ä ä c c h h e e n n u u n n d d S S y y m m b b o o l l e e
Die Schaltflächen befinden sich auf der Außenseite der grafischen Benutzeroberfläche.
S S y y m m b b o o l l
N N a a m m e e
Einschalt-Taste
Symbol „Abbrechen"
Symbol „Pause"
Aktionsschaltfläche rechts
Aktionsschaltfläche links
Symbole „Verriegeln" bzw.
„Entriegeln"
Symbol „Zurück"
2874-009-005 Rev AB.2
A
E
B
C
B B e e s s c c h h r r e e i i b b u u n n g g
Siehe Einschalten der Pumpe (Seite 12) oder Ausschalten der
Pumpe (Seite 16).
Bricht die aktuelle Funktion ab und kehrt zum Hauptmenü zurück
Unterbricht die aktuelle Funktion
Auswahl einer Funktion durch den Benutzer
Auswahl einer Funktion durch den Benutzer
Siehe Verriegeln bzw. Entriegeln von Produktfunktionen (Seite 16)
Kehrt zum vorherigen Bildschirm zurück
C
D
G
K
F
H
J
I
Stromeingangsbuchse
H
Vibrationsdämpfender Fuß
I
Sicherung
J
Flexgriff
K
L
Schlauchanschluss
M
Schlauch
Vorderes Pumpengehäuse
N
L
M
N
