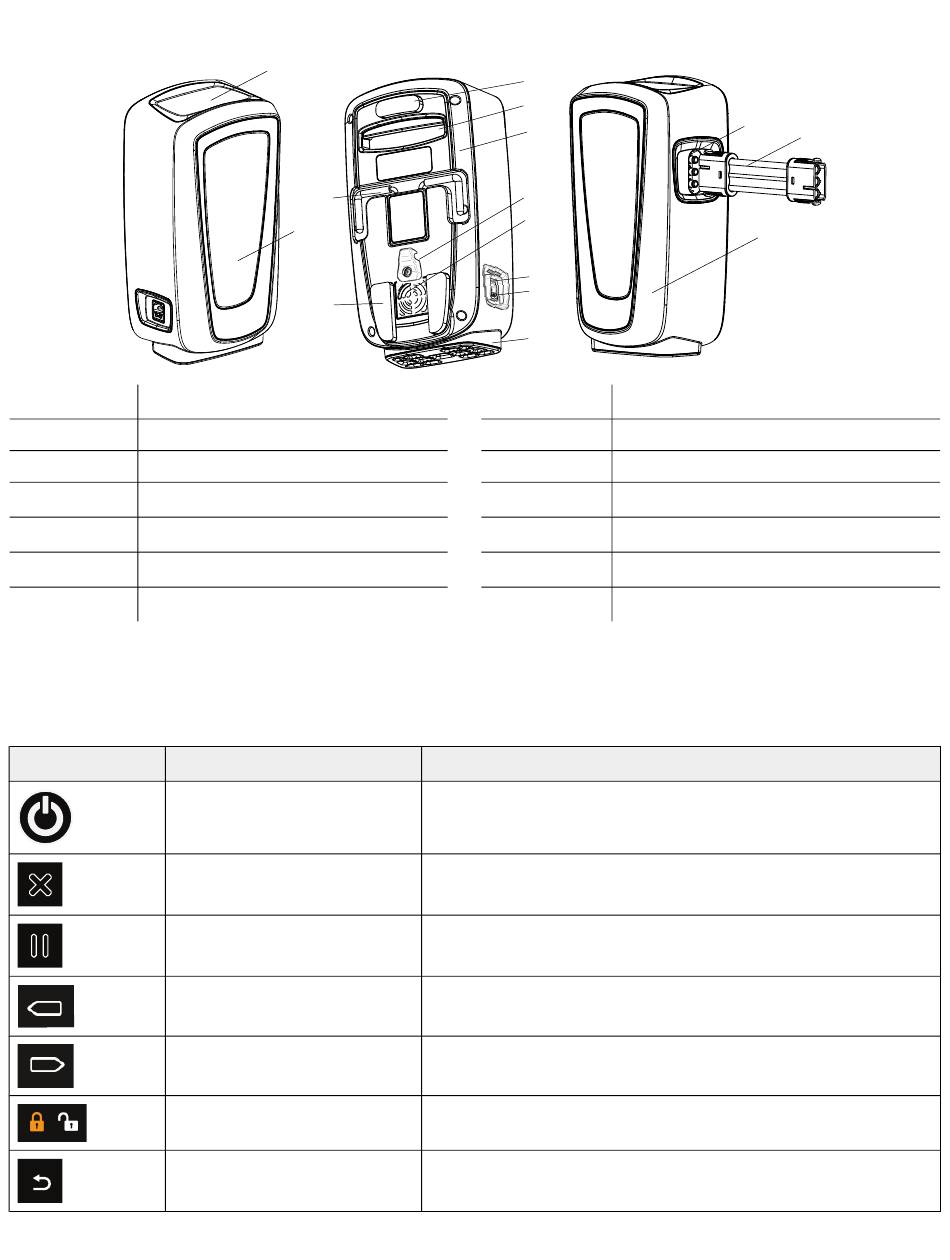

I I l l l l u u s s t t r r a a t t i i o o n n d d u u p p r r o o d d u u i i t t
Interface utilisateur graphique
A
B
Indicateurs d'état
C
Pare-chocs
Poignée de transport
D
E
Crochets
F
Filtre HEPA
Dos du boîtier de pompe
G
D D e e s s c c r r i i p p t t i i o o n n d d e e s s b b o o u u t t o o n n s s e e t t i i c c ô ô n n e e s s
Les boutons sont situés à l'extérieur de l'interface graphique.
I I c c ô ô n n e e
N N o o m m
Bouton d'alimentation
Icône Annuler
Icône Pause
Bouton d'action, droite
Bouton d'action, gauche
Icônes Verrouiller/Déverrouiller
Icône Retour
2874-009-005 Rev AB.2
A
E
B
C
D D e e s s c c r r i i p p t t i i o o n n
Voir Mise sous tension de la pompe (page 12) ou Mise hors
tension de la pompe (page 16)
Annule la fonction en cours, renvoie au menu principal
Met en pause la fonction en cours
Sélection d'une fonction par l'utilisateur
Sélection d'une fonction par l'utilisateur
Voir Verrouillage/déverrouillage des fonctions du produit (page
16)
Retourne à l'écran précédent
C
D
G
K
F
H
J
I
H
Entrée d'alimentation
I
Pied anti-vibration
J
Fusible
Poignée flexible
K
Port du tuyau
L
Tuyau
M
Avant du boîtier de pompe
N
L
M
N
7
FR
